Beschreibung
Steckdosengehäuse mit Normschiene, Steckdosen vorverdrahtet, 3 x Gehäuseverbinder (GGV)
#01049201 | Maße: 320 x 220 x 179 mm
Steckdosengehäuse
Steckdosengehäuse mit Normschiene, Steckdosen vorverdrahtet, 3 x Gehäuseverbinder (GGV)
| SCHUKO®-Steckdose (frontseitig), 230V | 4 |
|---|---|
| CEE-Steckdose (frontseitig), 16A, 400V | 1 |
| CEE-Steckdose (frontseitig), 32A, 400V | 1 |
| Bemessungsbetriebsspannung AC | 400 V |
|---|---|
| Bemessungsisolationsspannung AC | 690 V |
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP44 |
| Breite | 320 mm |
|---|---|
| Länge | 220 mm |
| Höhe | 179 mm |
| Gewicht | 2.534 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Schlagfestigkeit | IK08 |
|---|---|
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902055098 |
|---|---|
| ETIM Klasse | EC000379 |
| Zolltarifnummer | 85369095 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902055098 |
|---|---|
| Breite | 0.335 m |
| Gewicht | 2.769 kg |
| Höhe | 0.195 m |
| VME Faktor | 1 St |
| Tiefe | 0.235 m |
| EAN / GTIN | 4013902309832 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 239.52 kg |
| Höhe | 1.74 m |
| VME Faktor | 80 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(01049201.TXT 492 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Flanschset
GFS 11-m
Artikelnummer 07251101
Flanschset bestehend aus den Flanschen GFL 211, 221, 341 und 351
Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch

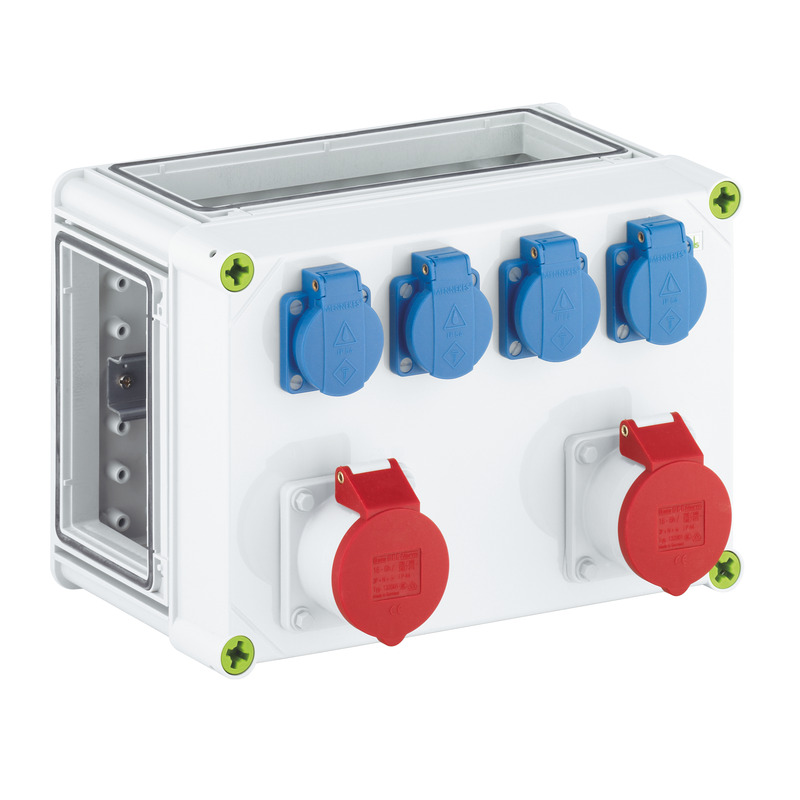

Steckdosengehäuse
GTV 490
Artikelnummer 01049001
Steckdosengehäuse mit Normschiene, Steckdosen vorverdrahtet, 3 x Gehäuseverbinder (GGV)

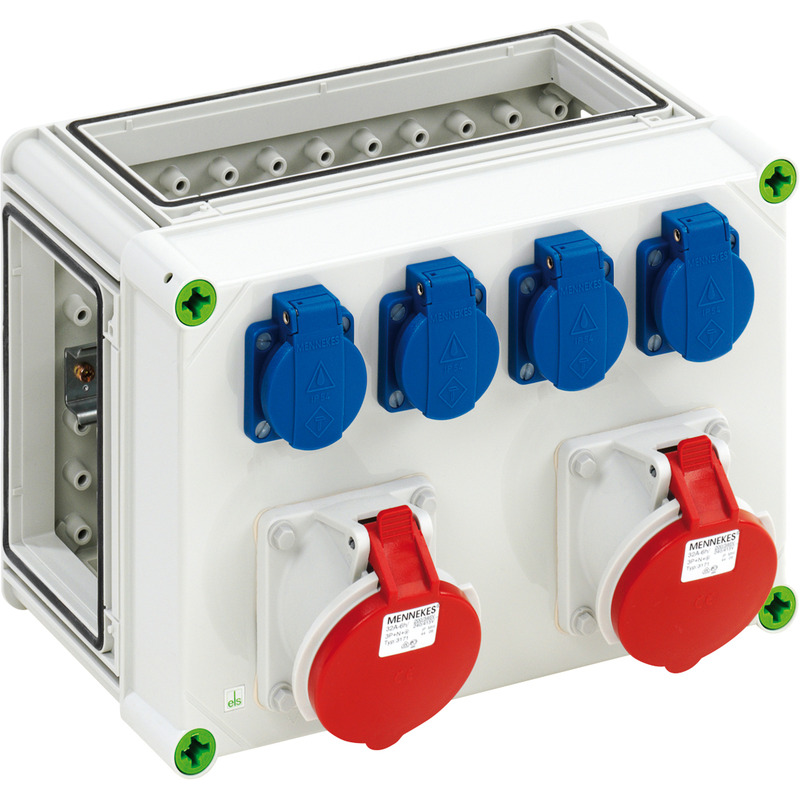

Steckdosengehäuse
