#02220101 | Maße: 320 x 320 x 179 mm

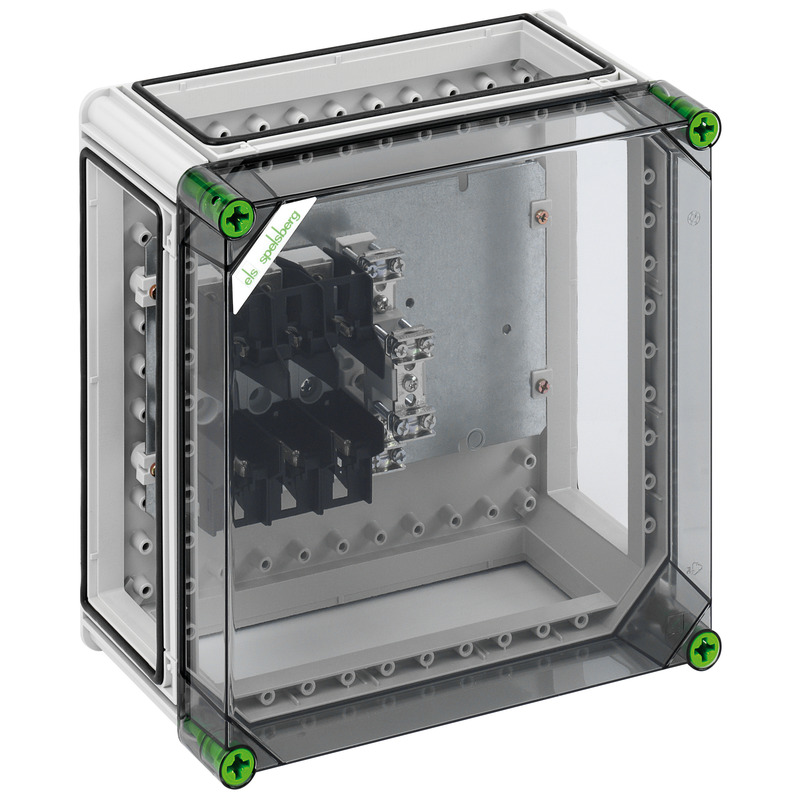

NH-Sicherungsgehäuse
NH-Sicherungsgehäuse, 1 x NH 00-Sicherungsunterteil, Schellenanschluss 1,5 - 70 mm², PE/N-Klemme 2 x 50 mm², montiert auf Montageplatte, 3 x Gehäuseverbinder (GGV)
mit transparentem Deckel
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung AC | 690 V |
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP65 |
| Bemessungsstrom | 160 A |
| UL Type Rating | 3R |
| Breite | 320 mm |
|---|---|
| Länge | 320 mm |
| Höhe | 179 mm |
| Gewicht | 3.367 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Schlagfestigkeit | IK08 |
|---|---|
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902051472 |
|---|---|
| ETIM Klasse | EC000100 |
| Zolltarifnummer | 85369095 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902051472 |
|---|---|
| Breite | 0.335 m |
| Gewicht | 3.667 kg |
| Höhe | 0.27 m |
| VME Faktor | 1 St |
| Tiefe | 0.335 m |
| EAN / GTIN | 4013902328093 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 194.016 kg |
| Höhe | 1.74 m |
| VME Faktor | 48 St |
| Tiefe | 1.2 m |
