#02642101 | Maße: 320 x 640 x 179 mm

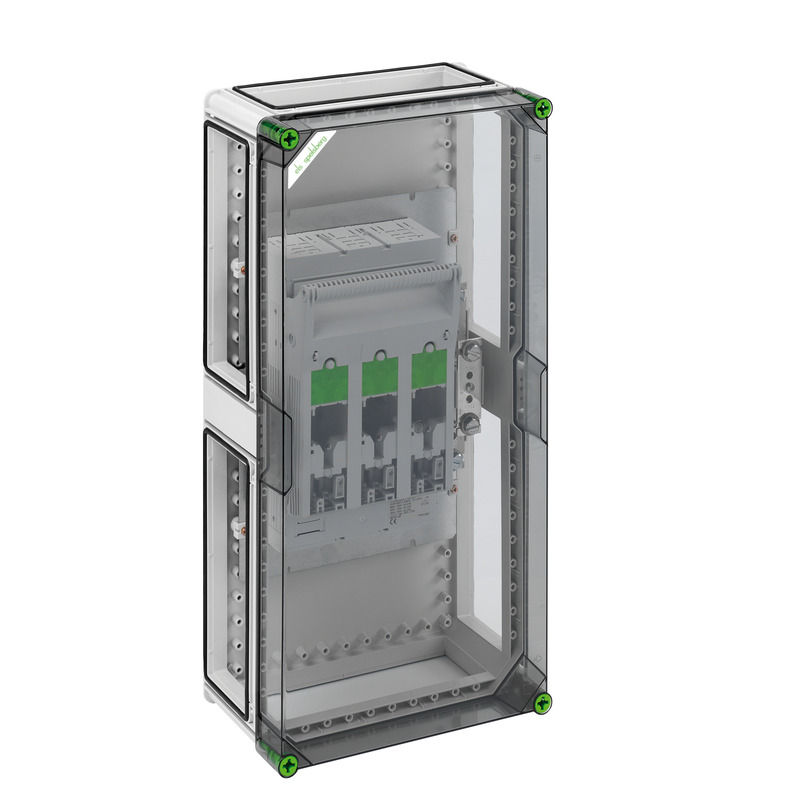

NH-Trennergehäuse
NH-Sicherungs-Lasttrennschaltergehäuse, 1 x NH 2-Sicherungs-Lasttrennschalter, Schraubanschluss M10, PE/N-Klemme M12, montiert auf Montageplatte, 4 x Gehäuseverbinder (GGV)
mit transparentem Deckel
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Bemessungsbetriebsspannung DC | 440 V |
| Bemessungsisolationsspannung AC | 690 V |
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP65 |
| Bemessungsstrom | 400 A |
| UL Type Rating | 3R |
| Breite | 320 mm |
|---|---|
| Länge | 640 mm |
| Höhe | 179 mm |
| Gewicht | 8.551 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Schlagfestigkeit | IK08 |
|---|---|
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902051557 |
|---|---|
| ETIM Klasse | EC000249 |
| Zolltarifnummer | 85369095 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902051557 |
|---|---|
| Breite | 0.655 m |
| Gewicht | 9.051 kg |
| Höhe | 0.27 m |
| VME Faktor | 1 St |
| Tiefe | 0.335 m |
| EAN / GTIN | 4013902328192 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 235.224 kg |
| Höhe | 1.74 m |
| VME Faktor | 24 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(02642101.TXT 633 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Flanschset
GFS 14-m
Artikelnummer 07251401
Flanschset bestehend aus den Flanschen GFL 321, 2x 331, 341, 351 und...
Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
Prismenklemme
KPK NH 2
Artikelnummer 07673201
für AL/CU-Leiter 1x (120-240), Alu-Leiter siehe technischer Anhang,...
Prismenklemme zum Anschluss von Aluminium- und Kupferleitern an NH-Schaltgeräten in GTi-Gehäusen...
Schellenklemme
KSK NH 2
Artikelnummer 07672201
Schellenanschluss für Cu-Leiter 1 x 25 - 2402, lam. Flachkupfer...
Schellenklemmen für NH-Sicherungsunterteil, für NH-Sicherungs-Lasttrennschalter, für Kupferleiter,...
