#03646301 | Maße: 320 x 640 x 254 mm

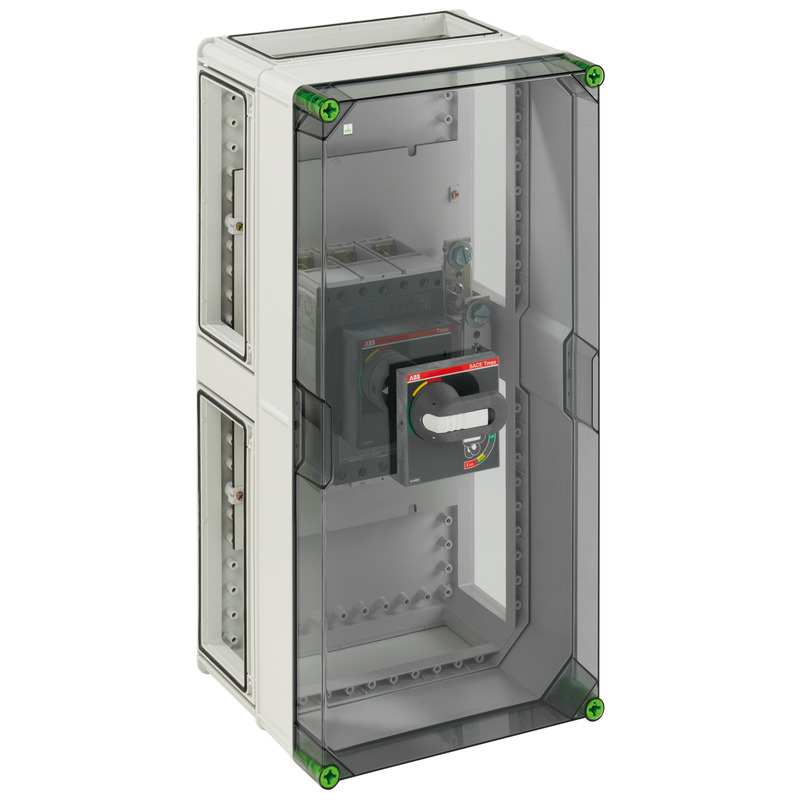

Leistungsschaltergehäuse

GLE 463

Leistungsschaltergehäuse mit externer Betätigung, abschließbar, 1 x Leistungsschalter, ln 630A, 3-polig schaltend, LS/I-Auslöser, L-Auslöser elektronisch 0,4-1x In, einstellbar in Schritten...

mehr lesen

Beschreibung

Leistungsschaltergehäuse mit externer Betätigung, abschließbar, 1 x Leistungsschalter, ln 630A, 3-polig schaltend, LS/I-Auslöser, L-Auslöser elektronisch 0,4-1x In, einstellbar in Schritten 0,04x In, S-Auslöser elektronisch, einstellbar 1/1,5/2/2,5/3/3,5/4,5/5,5/6,5/7/7,5/8/8,5/9/10x In, Verzögerung einstellbar 0,1/0,25s bei 8xIn, I-Auslöser elektronisch, einstellbar 1/1,5/2/2,5/3/3,5/4,5/5,5/6,5/7/7,5/8/8,5/9/10x In, unverzögert, Schraubanschluss M10, PE/N-Klemme M12, 4 x Gehäuseverbinder (GGV)

mit transparentem Deckel

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Bemessungsbetriebsspannung DC 750 V
Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP54
Bemessungsstrom 630 A
UL Type Rating k.A.

Maße und Gewicht

Breite 320 mm
Länge 640 mm
Höhe 254 mm
Gewicht 10.456 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Schlagfestigkeit IK08
Drehmoment der Deckelschraube 2.5 Nm
Anreihbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902051717
ETIM Klasse EC000249
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902051717
Breite 0.655 m
Gewicht 10.956 kg
Höhe 0.27 m
VME Faktor 1 St
Tiefe 0.335 m

Palette

EAN / GTIN 4013902328451
Breite 0.8 m
Gewicht 280.944 kg
Höhe 1.74 m
VME Faktor 24 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

Zubehör

FlanschsetGFS 14-m
Flanschset - GFS 14-m

Flanschset

GFS 14-m

Artikelnummer 07251401

Flanschset bestehend aus den Flanschen GFL 321, 2x 331, 341, 351 und...

Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch

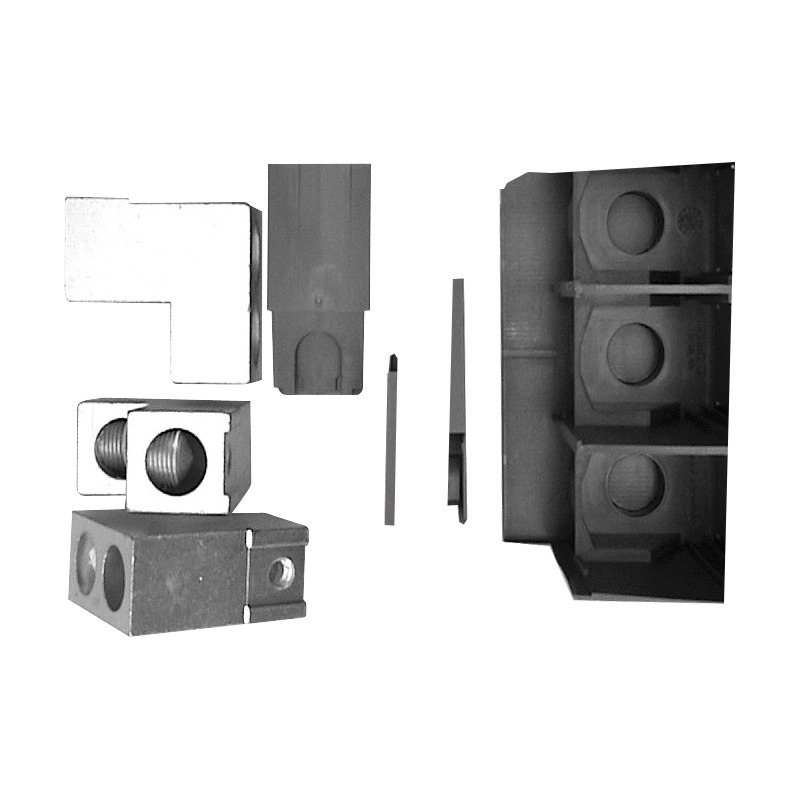

Zubehör LeistungsschalterGKL 630 AL
Zubehör Leistungsschalter - GKL 630 AL

Zubehör Leistungsschalter

GKL 630 AL

Artikelnummer 07763001

Käfigklemme 2 x 95 - 240 mm², für CU / AL - Leitungen, für...

Klemmen, für Leistungsschalter, Set = 3 Stück
