Beschreibung
Leergehäuse, 3 x Gehäuseverbinder (GGV)
mit grauem Deckel
#01040101 | Maße: 320 x 220 x 179 mm
Leergehäuse
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP65 |
| UL Type Rating | 3R |
Farben
| Farbe Unterteil | grau |
|---|
Maße und Gewicht
| Breite | 320 mm |
|---|---|
| Länge | 220 mm |
| Höhe | 179 mm |
| Innenhöhe | 157 mm |
| Gewicht | 1.336 kg |
Materialeigenschaften
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Befestigungsart | Aufputz |
|---|---|
| Schlagfestigkeit | IK08 |
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
Umgebungsbedingungen
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
Vertriebsdaten
| EAN | 4013902050307 |
|---|---|
| ETIM Klasse | EC000058 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
Logistikdaten
Umkarton
| EAN / GTIN | 4013902050307 |
|---|---|
| Breite | 0.335 m |
| Gewicht | 1.571 kg |
| Höhe | 0.195 m |
| VME Faktor | 1 St |
| Tiefe | 0.235 m |
Palette
| EAN / GTIN | 4013902308064 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 143.68 kg |
| Höhe | 1.74 m |
| VME Faktor | 80 St |
| Tiefe | 1.2 m |
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(01040101.TXT 505 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Zubehör
WetterschutzdachGFW 30
Wetterschutzdach
GFW 30
Artikelnummer 07335001
320mm, inkl. gefrästem Flansch GFL
Wetterschutzdach für GTi Gehäuse, modular kombinierbar, zur Verminderung von Belastungen für das...
WetterschutzdachGFW 20
Wetterschutzdach
GFW 20
Artikelnummer 07325001
220mm, inkl. gefrästem Flansch GFL
Wetterschutzdach für GTi Gehäuse, modular kombinierbar, zur Verminderung von Belastungen für das...
FlanschsetGFS 11-m
Flanschset
GFS 11-m
Artikelnummer 07251101
Flanschset bestehend aus den Flanschen GFL 211, 221, 341 und 351
Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
Belüftungselement AIRBEL Air active M40 12-1/gr
neu
Belüftungselement AIR
BEL Air active M40 12-1/gr
Artikelnummer 26541101
12 V DC, Leistungsklasse 1, grau
Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...
Belüftungselement AIRBEL Air active M40 24-1/gr
neu
Belüftungselement AIR
BEL Air active M40 24-1/gr
Artikelnummer 26541201
24 V DC, Leistungsklasse 1, grau
Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...
Ähnliche Produkte

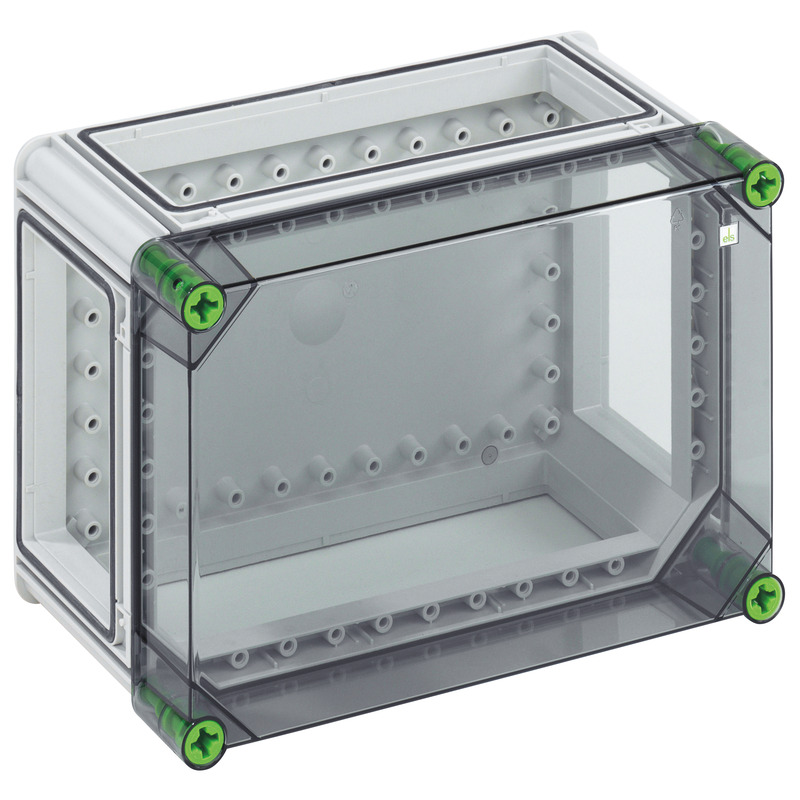

LeergehäuseGTi 1-t
