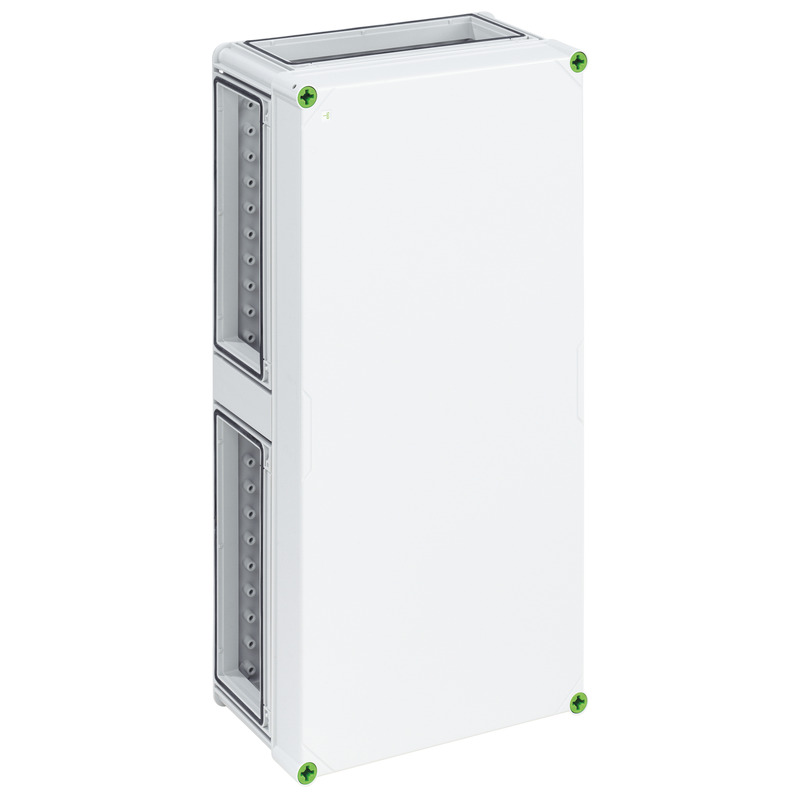

Beschreibung
Leergehäuse, 4 x Gehäuseverbinder (GGV)
mit grauem Deckel
#01040401 | Maße: 320 x 640 x 179 mm
Leergehäuse
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP65 |
| UL Type Rating | 3R |
Farben
| Farbe Unterteil | grau |
|---|
Maße und Gewicht
| Breite | 320 mm |
|---|---|
| Länge | 640 mm |
| Höhe | 179 mm |
| Innenhöhe | 157 mm |
| Gewicht | 2.9932 kg |
Materialeigenschaften
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Befestigungsart | Aufputz |
|---|---|
| Schlagfestigkeit | IK08 |
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
Umgebungsbedingungen
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
Vertriebsdaten
| EAN | 4013902050338 |
|---|---|
| ETIM Klasse | EC000058 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
Logistikdaten
Umkarton
| EAN / GTIN | 4013902050338 |
|---|---|
| Breite | 0.655 m |
| Gewicht | 3.53 kg |
| Höhe | 0.27 m |
| VME Faktor | 1 St |
| Tiefe | 0.335 m |
Palette
| EAN / GTIN | 4013902308095 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 107 kg |
| Höhe | 1.74 m |
| VME Faktor | 24 St |
| Tiefe | 1.2 m |
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(01040401.TXT 508 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Zubehör
WetterschutzdachGFW 30
Wetterschutzdach
GFW 30
Artikelnummer 07335001
320mm, inkl. gefrästem Flansch GFL
Wetterschutzdach für GTi Gehäuse, modular kombinierbar, zur Verminderung von Belastungen für das...
FlanschsetGFS 14-m
Flanschset
GFS 14-m
Artikelnummer 07251401
Flanschset bestehend aus den Flanschen GFL 321, 2x 331, 341, 351 und...
Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
Belüftungselement AIRBEL Air active M40 12-1/gr
neu
Belüftungselement AIR
BEL Air active M40 12-1/gr
Artikelnummer 26541101
12 V DC, Leistungsklasse 1, grau
Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...
Belüftungselement AIRBEL Air active M40 24-1/gr
neu
Belüftungselement AIR
BEL Air active M40 24-1/gr
Artikelnummer 26541201
24 V DC, Leistungsklasse 1, grau
Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...
Ähnliche Produkte

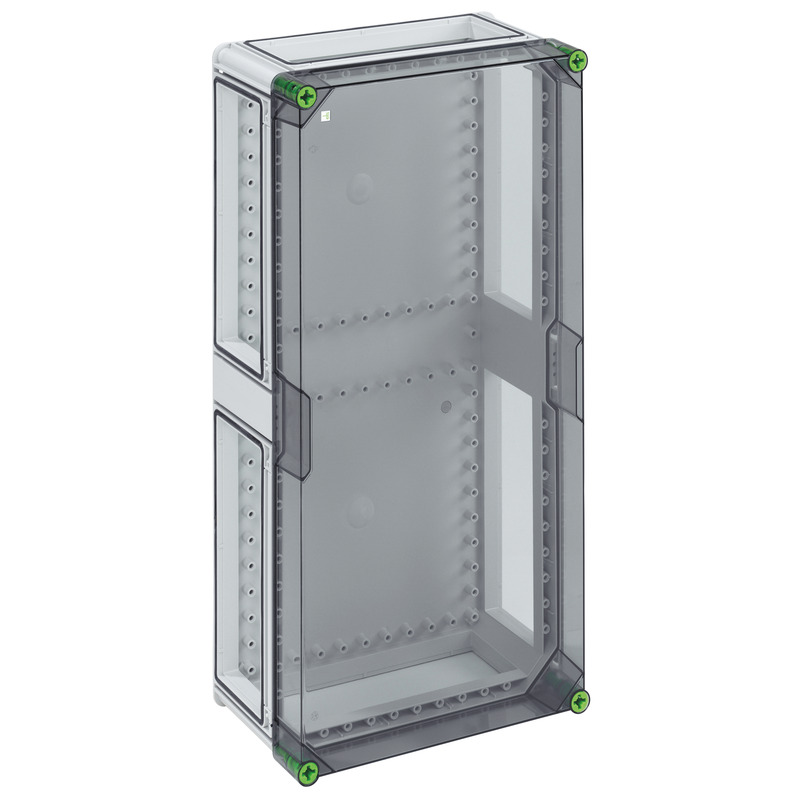

LeergehäuseGTi 4-t
Leergehäuse
GTi 4-t
Artikelnummer 01000401
mit transparentem Deckel
Leergehäuse, 4 x Gehäuseverbinder (GGV)
Support & Experten
Hier gehts zur Support seite
Unterstützung
Hier gehts zur Support seite
Hier gehts zur Support seite
Unterstützung
Hier gehts zur Support seiteHändler finden
Händler finden
Händler finden
Händler findenZuletzt angesehene Produkte
VerbindungskastenWKE Rapid-Box HT 35² E
neu
Verbindungskasten
WKE Rapid-Box HT 35² E
Artikelnummer 30244050
orange, Durchgang: 5-polige Klemme für geschnittene Leiter,...
Verbindungskasten, mit Schutzart IP66/IP67, Ui=400 V AC, außenliegende Befestigungsstellen, mit...

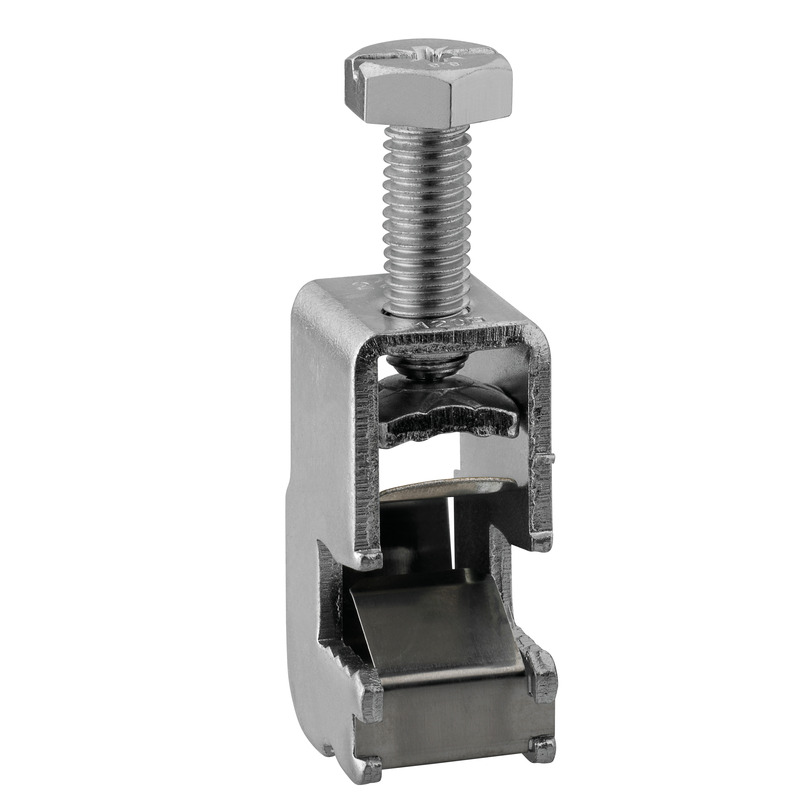

SammelschienenklemmenSKLAL 112
Sammelschienenklemmen
SKLAL 112
Artikelnummer 07611201
zum Anschluss von AL/CU-Leitern 16-120mm²
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm

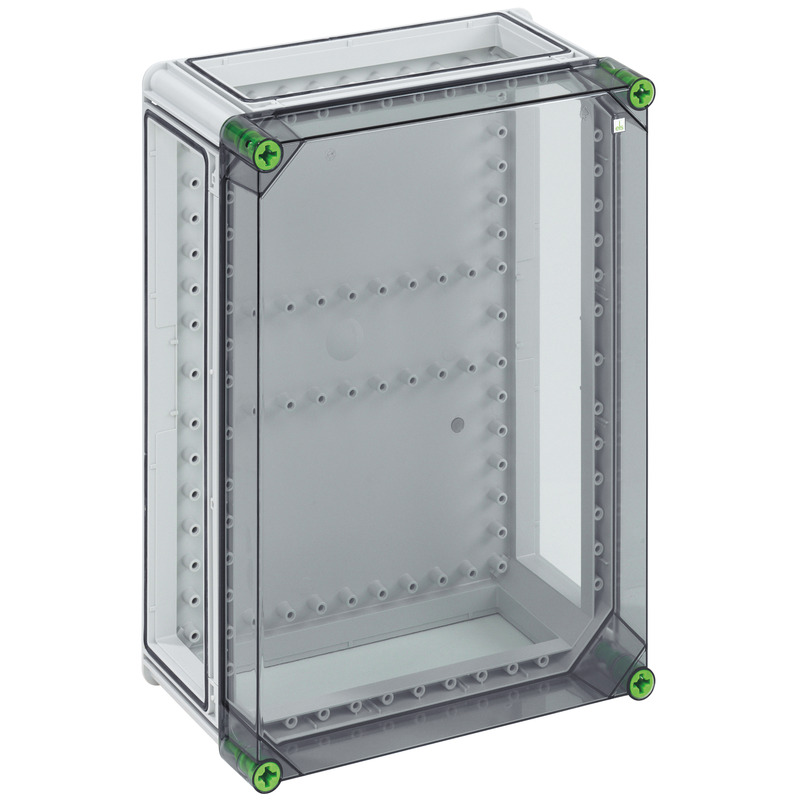

LeergehäuseGTi 3-t
Leergehäuse
GTi 3-t
Artikelnummer 01000301
mit transparentem Deckel
Leergehäuse, 3 x Gehäuseverbinder (GGV)

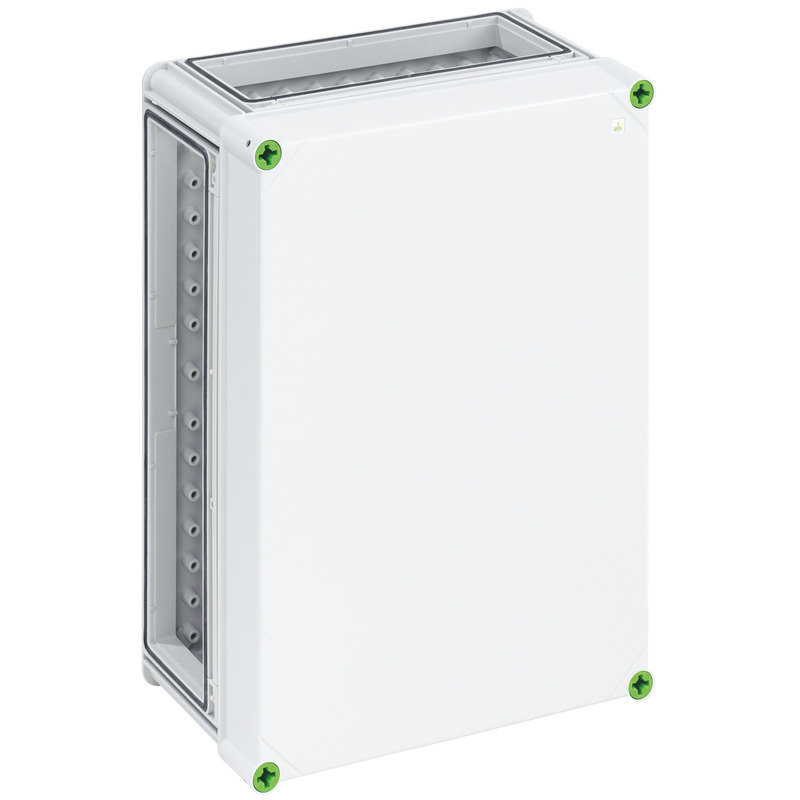

LeergehäuseGTi 3-g
Leergehäuse
GTi 3-g
Artikelnummer 01040301
mit grauem Deckel
Leergehäuse, 3 x Gehäuseverbinder (GGV)

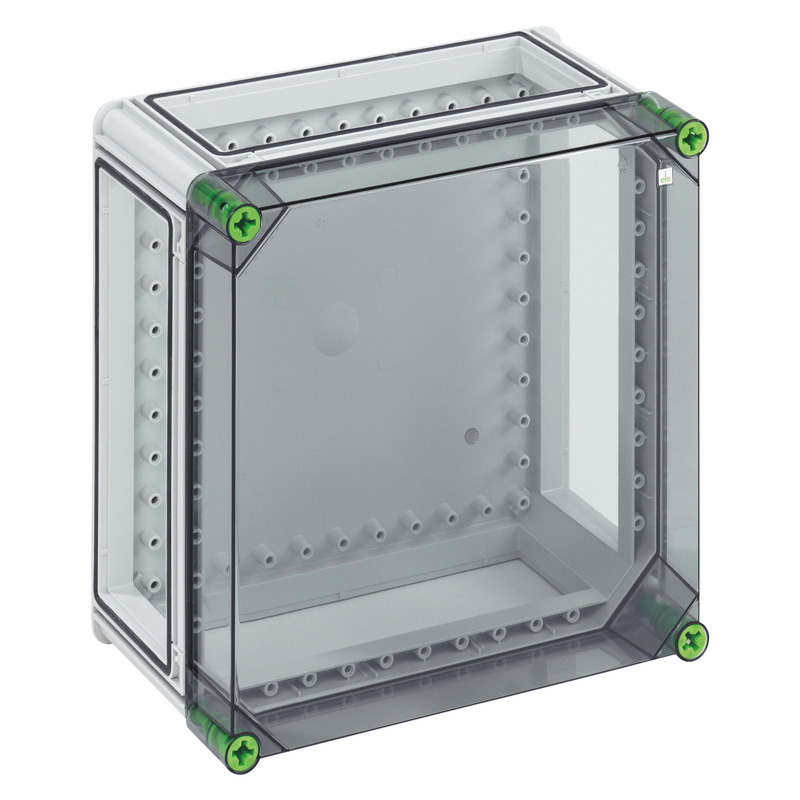

LeergehäuseGTi 2-t
