Beschreibung
Automatengehäuse, 2-reihig, Abdeck- und Beschriftungsstreifen, 3 x Gehäuseverbinder (GGV)
#01511601 | Maße: 220 x 320 x 179 mm

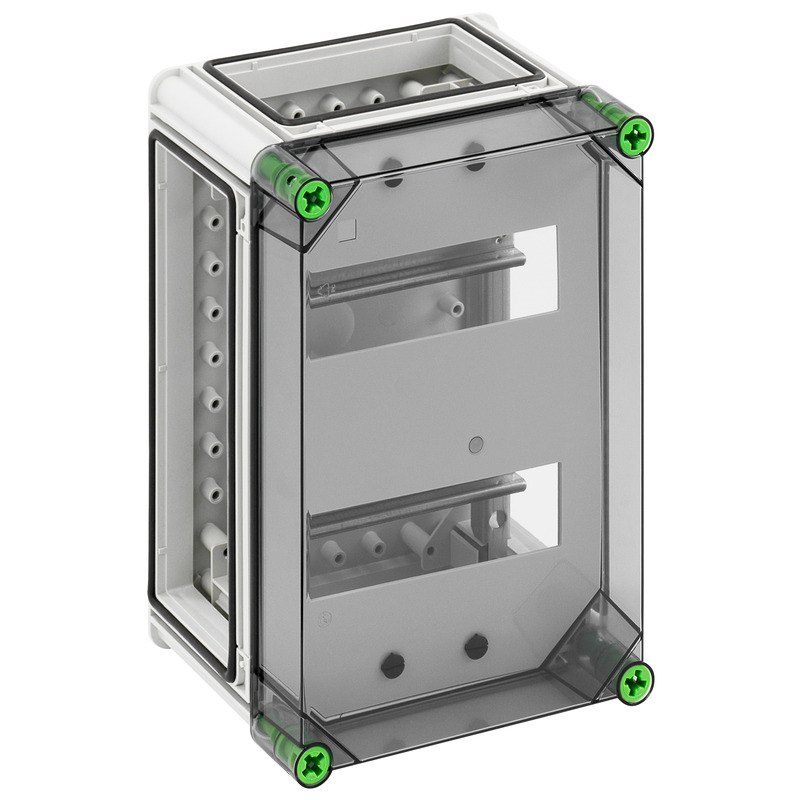

Automatengehäuse
Automatengehäuse, 2-reihig, Abdeck- und Beschriftungsstreifen, 3 x Gehäuseverbinder (GGV)
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| Schutzklasse | II |
| Schutzart | IP65 |
| belüftet | nein |
| Anzahl Reihen | 2 |
| Anzahl Teilungseinheiten | 16 |
| Anzahl Teilungseinheiten pro Reihe | 8 |
| mit N-Klemme | nein |
| mit PE-Klemme | nein |
| UL Type Rating | 3R |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | transparent |
| Breite | 220 mm |
|---|---|
| Länge | 320 mm |
| Höhe | 179 mm |
| Innenhöhe | 157 mm |
| Gewicht | 1.983 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Aufbau |
|---|---|
| Schlagfestigkeit | IK08 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 2.5 Nm |
| Flanschvariante | ja |
| Anreihbar | ja |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902637331 |
|---|---|
| ETIM Klasse | EC000214 |
| Zolltarifnummer | 85369095 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902637331 |
|---|---|
| Breite | 0.335 m |
| Gewicht | 2.218 kg |
| Höhe | 0.195 m |
| VME Faktor | 1 St |
| Tiefe | 0.235 m |
| EAN / GTIN | 4013902637348 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 197.44 kg |
| Höhe | 1.74 m |
| VME Faktor | 80 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(01511601.TXT 527 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Flanschset
GFS 11-m
Artikelnummer 07251101
Flanschset bestehend aus den Flanschen GFL 211, 221, 341 und 351
Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
