#03350701 | Maße: 640 x 640 x 254 mm

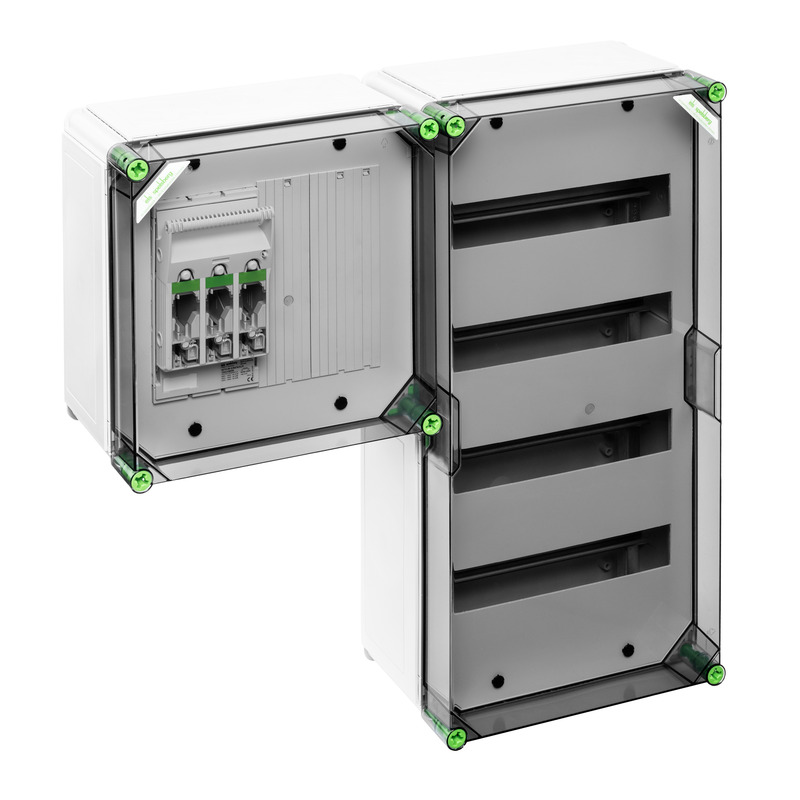

GTi Wechselrichtersammler

GWS 7070 REG

GTi-Wechselrichter-Sammler für PV-Anlagen, geprüft nach EN 61439-2, Bemessungsleistung 70 kVA, Lieferung erfolgt in Baugruppen zur individuellen Anordnung vor Ort, einfache Kombination durch...

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

GTi-Wechselrichter-Sammler für PV-Anlagen, geprüft nach EN 61439-2, Bemessungsleistung 70 kVA, Lieferung erfolgt in Baugruppen zur individuellen Anordnung vor Ort, einfache Kombination durch Stecksystem und beiligendes Zubehör, inkl. Flansche mit Vorprägungen zum Verschließen der Gehäuseseiten, individuell erweiterbar durch weitere GTi-Gehäuse

bestehend aus NH-Reiter-Sicherungs-Lasttrennschaltergehäuse GST 2015-250, Automatengehäuse GTA 456-H-t, Flanschen mit metrischen Vorprägungen, zum Einbau von max. 18 Leitungsschutzschaltern (1-phasig) für Wechselrichter bis max. 6,4 kVA oder 6 Leitungsschutzschaltern (3-phasig) für Wechselrichter bis max. 19,3 kVA

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC	400 V
Bemessungsisolationsspannung AC	690 V
Schutzklasse	II
Schutzart	IP65
belüftet	nein
mit Sammelschienensystem	ja
UL Type Rating	3R

Farben

Farbe Unterteil	grau
Farbe Oberteil	transparent

Maße und Gewicht

Breite	640 mm
Länge	640 mm
Höhe	254 mm
Gewicht	12.7 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja

Mechanische Eigenschaften

Befestigungsart	Wandmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	2.5 Nm
Flanschvariante	ja
mit Befestigungspunkten im Oberteil	nein

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902690725
ETIM Klasse	EC000249
Zolltarifnummer	85369095
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN	4013902690725
Breite	1.19 m
Gewicht	38.95 kg
Höhe	0.785 m
VME Faktor	1 St
Tiefe	0.79 m
