GWS 7140 REG

#03351401 | Maße: 960 x 960 x 254 mm

GTi Wechselrichtersammler

GWS 7140 REG

GTi-Wechselrichter-Sammler für PV-Anlagen, geprüft nach EN 61439-2, Bemessungsleistung 140 kVA, Lieferung erfolgt in Baugruppen zur individuellen Anordnung vor Ort, einfache Kombination durch...

mehr lesen
Artikel merken

Beschreibung

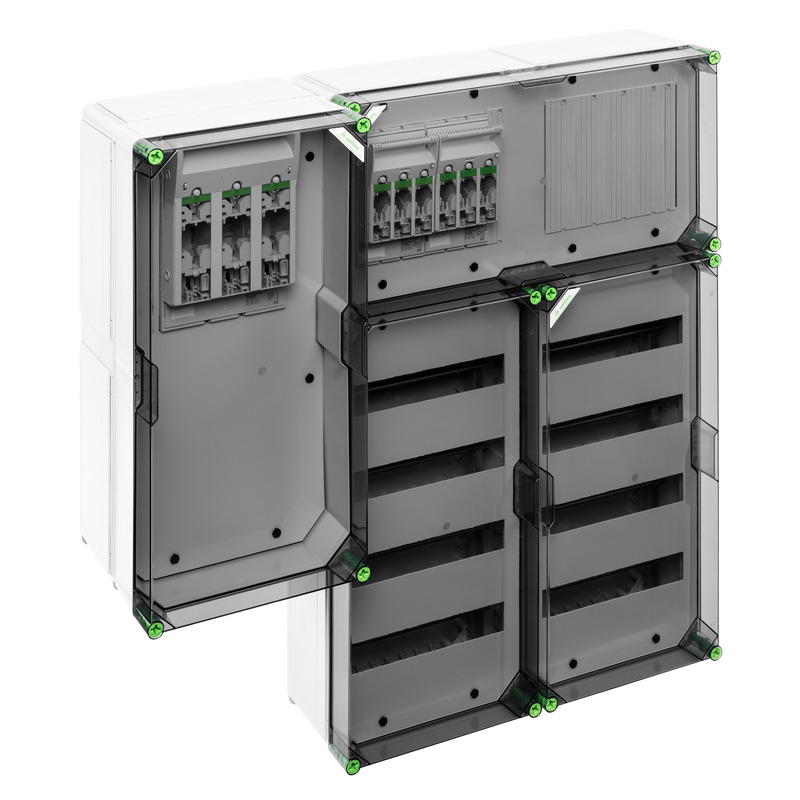

GTi-Wechselrichter-Sammler für PV-Anlagen, geprüft nach EN 61439-2, Bemessungsleistung 140 kVA, Lieferung erfolgt in Baugruppen zur individuellen Anordnung vor Ort, einfache Kombination durch Stecksystem und beiligendes Zubehör, inkl. Flansche mit Vorprägungen zum Verschließen der Gehäuseseiten, individuell erweiterbar durch weitere GTi-Gehäuse

bestehend aus NH 1-Reiter-Sicherungs-Lasttrennschaltergehäuse GST 4116-250, NH 00-Reiter-Sicherungs-Lasttrennschaltergehäuse GST 4025-250 zur Absicherung der Automatengehäuse, zwei 4-reihige Automatengehäuse GTA 456-H-t, Flanschen mit metrischen Vorprägungen, zum Einbau von max. 36 Leitungsschutzschaltern (1-phasig) für Wechselrichter bis max. 6,4 kVA oder 12 Leitungsschutzschaltern (3-phasig) für Wechselrichter bis max. 19,3 kVA

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Bemessungsisolationsspannung AC 690 V
Schutzklasse II
Schutzart IP65
belüftet nein
mit Sammelschienensystem ja
UL Type Rating 3R

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 960 mm
Länge 960 mm
Höhe 254 mm
Gewicht 32.5 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 2.5 Nm
Flanschvariante ja
mit Befestigungspunkten im Oberteil nein

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902690749
ETIM Klasse EC000249
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902690749
Breite 1.19 m
Gewicht 58.75 kg
Höhe 0.785 m
VME Faktor 1 St
Tiefe 0.79 m

Downloads

Datenblatt Download

Datenblatt Download (03351401.pdf)

Maßblatt

Maßzeichnung pdf (359 KB)

Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (138 KB)

CE Erklärung DE/EN/FR pdf (137 KB)

UKCA Erklärung EN pdf (167 KB)

Planungsdaten

Ausschreibungstexte

Ähnliche Produkte

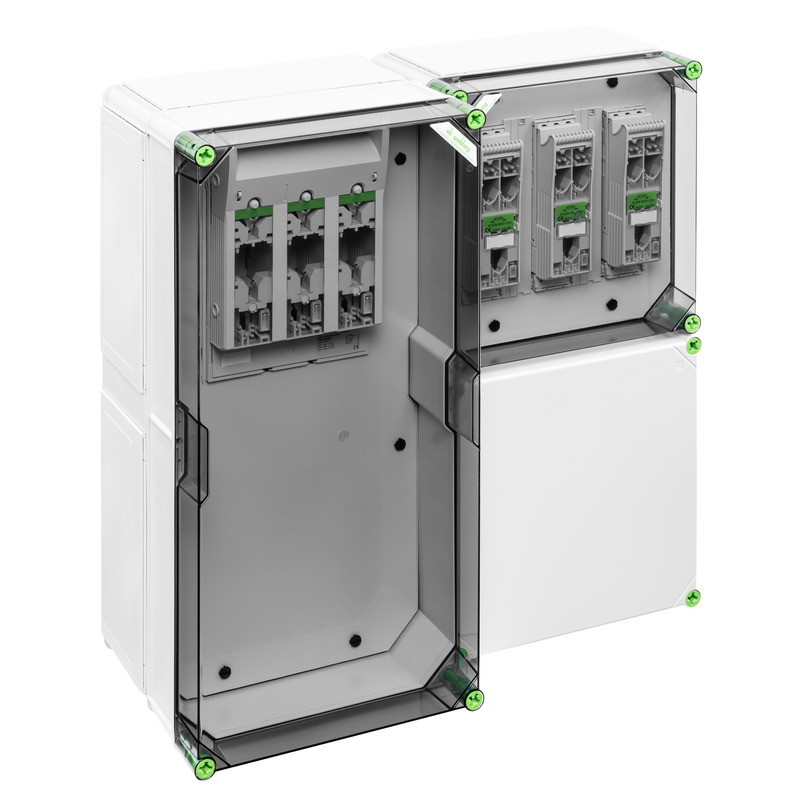

GTi WechselrichtersammlerGWS 7140 NH
