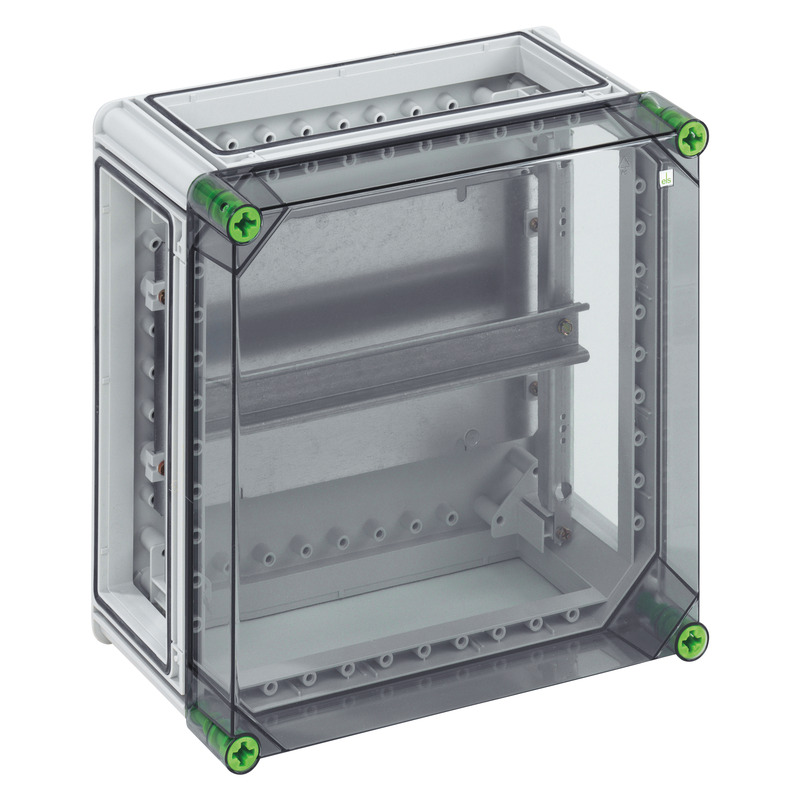

Beschreibung
Blitzschutzgehäuse für ausblasende Blitzschutzgeräte, mit Spezialschrauben zum Druckausgleich, inkl. Montageplatte und Tragsystem, 3 x Gehäuseverbinder (GGV)
mit transparentem Deckel
#01009201 | Maße: 320 x 320 x 179 mm
Blitzschutzgehäuse
Blitzschutzgehäuse für ausblasende Blitzschutzgeräte, mit Spezialschrauben zum Druckausgleich, inkl. Montageplatte und Tragsystem, 3 x Gehäuseverbinder (GGV)
mit transparentem Deckel
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP65 |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | transparent |
| Breite | 320 mm |
|---|---|
| Länge | 320 mm |
| Höhe | 179 mm |
| Innenlänge | 157 mm |
| Innenbreite | 300 mm |
| Innenhöhe | 142 mm |
| Gewicht | 2.851 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 750 °C (EN 60695-2-11) |
| Befestigungsart | sonstige |
|---|---|
| Schlagfestigkeit | IK08 |
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902054015 |
|---|---|
| ETIM Klasse | EC000214 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902054015 |
|---|---|
| Breite | 0.335 m |
| Gewicht | 3.151 kg |
| Höhe | 0.202 m |
| VME Faktor | 1 St |
| Tiefe | 0.332 m |
| EAN / GTIN | 4013902308057 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 169.248 kg |
| Höhe | 1.74 m |
| VME Faktor | 48 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(01009201.TXT 637 B)
Anmelden, um Ausschreibungstexte herunterzuladen.

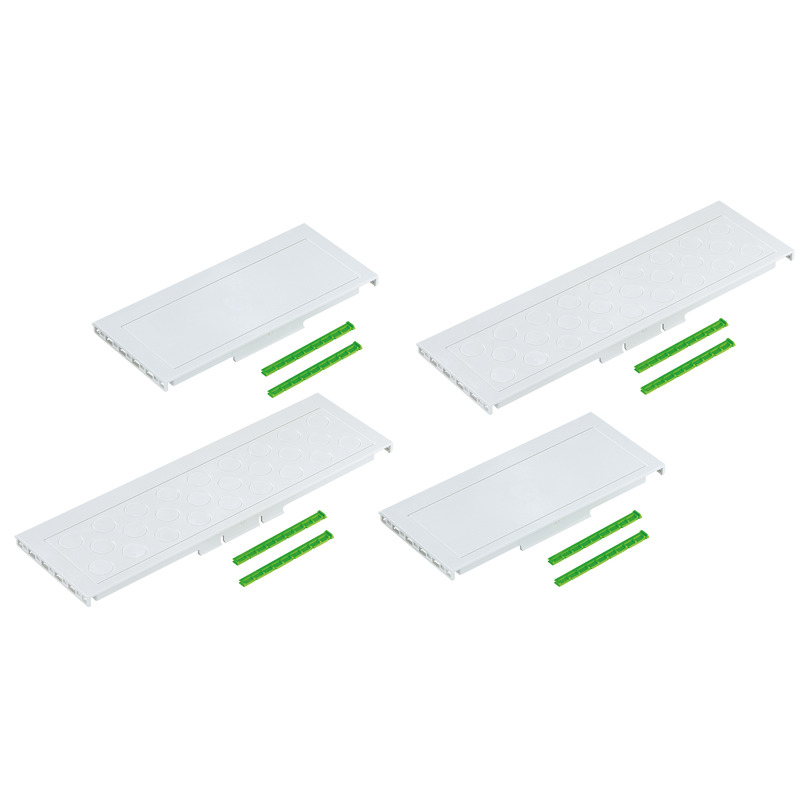

Flanschset
