#04221501 | Maße: 320 x 640 x 254 mm

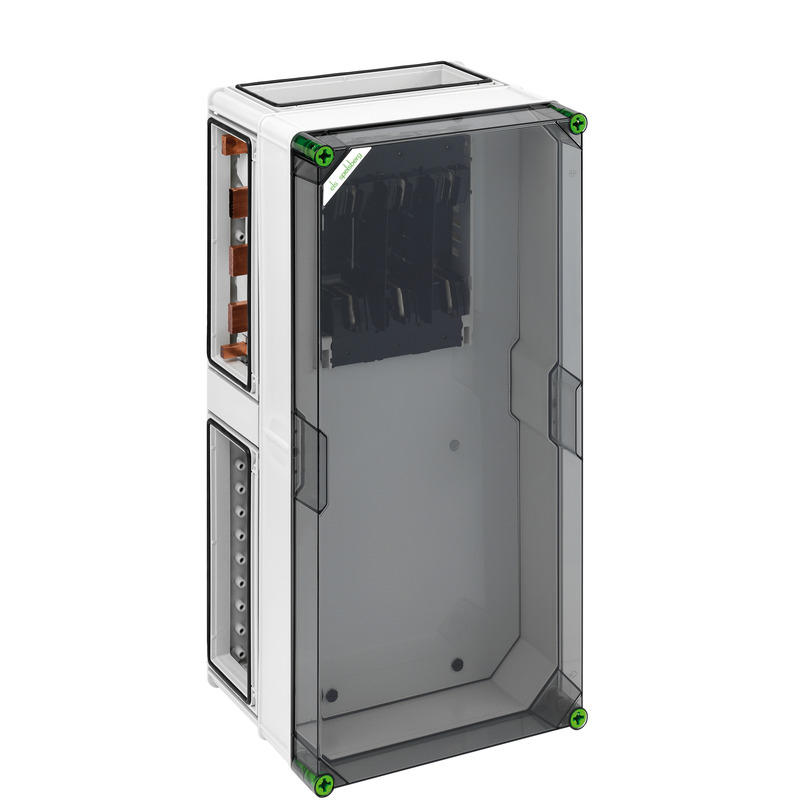

NH-Reitersicherungsgehäuse
NH-Reiter-Sicherungsgehäuse, 1 x NH 2-Reiter-Sicherungsunterteil, Schraubanschluss M10, Abgang unten, auf Sammelschiene 5-polig, N-Klemme 16 - 120 mm², PE-Klemme 16 - 120 mm², 4 x Gehäuseverbinder (GGV)
auf Sammelschienensystem 400 A, mit transparentem Deckel
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung AC | 690 V |
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP65 |
| Bemessungsstrom | 400 A |
| UL Type Rating | 3R |
| Breite | 320 mm |
|---|---|
| Länge | 640 mm |
| Höhe | 254 mm |
| Gewicht | 7.532 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Schlagfestigkeit | IK08 |
|---|---|
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
| Umgebungstemperatur min. | -25 °C |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902052141 |
|---|---|
| ETIM Klasse | EC000100 |
| Zolltarifnummer | 85369095 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Kunststoff |
|---|---|
| Material Oberteil | Polycarbonat, glasfaserverstärkt |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902052141 |
|---|---|
| Breite | 0.655 m |
| Gewicht | 8.032 kg |
| Höhe | 0.27 m |
| VME Faktor | 1 St |
| Tiefe | 0.335 m |
| EAN / GTIN | 4013902329366 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 162.576 kg |
| Höhe | 1.74 m |
| VME Faktor | 18 St |
| Tiefe | 1.2 m |
