#05042886 | Maße: 640 x 320 x 179 mm

DIAZED®-Reitersicherungsgeh.

GSD 428-630

DIAZED®-Reiter-Sicherungsgehäuse, 8 x 3-polige DII-Reiter-Sicherungssockel, E 27-Gewinde, Bemessungsstrom 25 A, Schraubanschluss 1,5 - 25 mm², auf Sammelschiene 5-polig, N-Klemmen 1,5 - 16 mm²,...

mehr lesen

Beschreibung

DIAZED®-Reiter-Sicherungsgehäuse, 8 x 3-polige DII-Reiter-Sicherungssockel, E 27-Gewinde, Bemessungsstrom 25 A, Schraubanschluss 1,5 - 25 mm², auf Sammelschiene 5-polig, N-Klemmen 1,5 - 16 mm², PE-Klemmen 1,5 - 16 mm², 4 x Gehäuseverbinder (GGV)

auf Sammelschienensystem 630 A, mit transparentem Deckel

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 500 V
Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP65
Bemessungsstrom 630 A
UL Type Rating 3R

Maße und Gewicht

Breite 640 mm
Länge 320 mm
Höhe 179 mm
Gewicht 12.9148 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Schlagfestigkeit IK08
Drehmoment der Deckelschraube 2.5 Nm
Anreihbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902990863
ETIM Klasse EC000100
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902990863
Breite 0.655 m
Gewicht 13.4148 kg
Höhe 0.27 m
VME Faktor 1 St
Tiefe 0.335 m

Palette

EAN / GTIN 4013902337026
Breite 0.8 m
Gewicht 339.9552 kg
Höhe 1.74 m
VME Faktor 24 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

Zubehör

FlanschsetGFS 14-m
Flanschset - GFS 14-m

Flanschset

GFS 14-m

Artikelnummer 07251401

Flanschset bestehend aus den Flanschen GFL 321, 2x 331, 341, 351 und...

Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch

SammelschienenverbinderGSV 56
Sammelschienenverbinder - GSV 56

Sammelschienenverbinder

GSV 56

Artikelnummer 07505601

Set = 5 Stück

Sammelschienenverbinder, universal, 250-630A, zum Verbinden von Sammelschienen und Reitergehäusen,...

Ähnliche Produkte

DIAZED®-Reitersicherungsgeh.GSD 428-250
DIAZED®-Reitersicherungsgeh. - GSD 428-250

DIAZED®-Reitersicherungsgeh.

GSD 428-250

Artikelnummer 05042801

auf Sammelschienensystem 250 A, mit transparentem Deckel

DIAZED®-Reiter-Sicherungsgehäuse, 8 x 3-polige DII-Reiter-Sicherungssockel, E 27-Gewinde,...

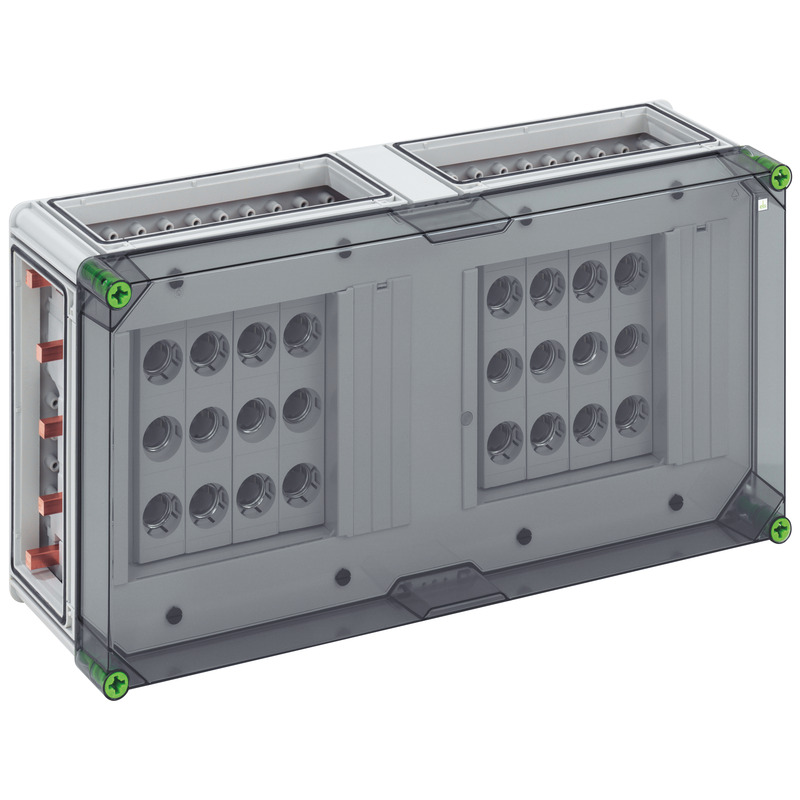

DIAZED®-Reitersicherungsgeh.GSD 428-400
