Beschreibung

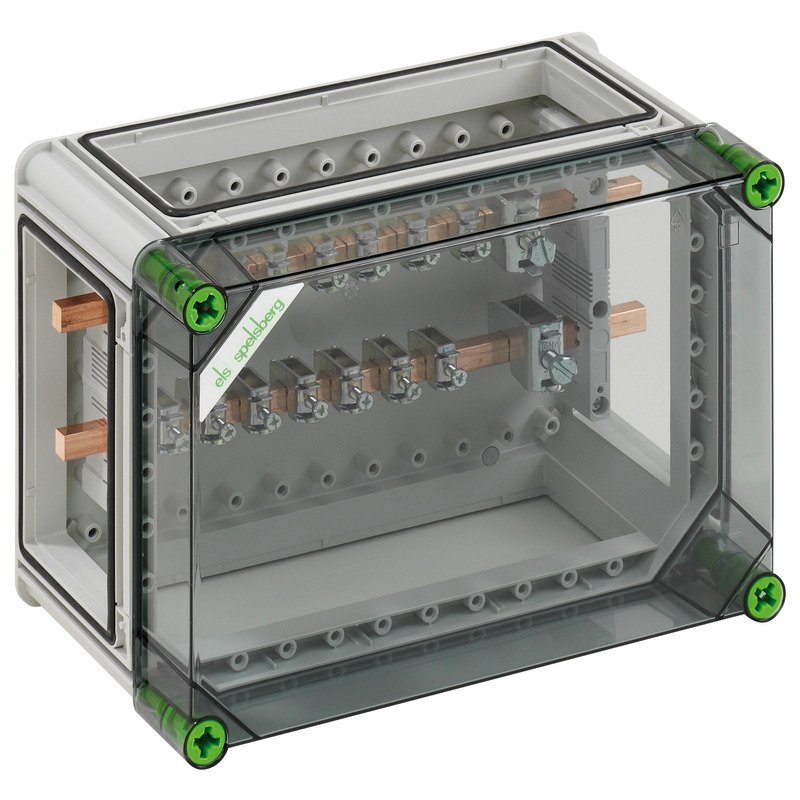

Sammelschienengehäuse, 2-polig, 250 A, N: 12 x 10 mm, mit CU-Schienen, PE: 12 x 10 mm, mit 14 Sammelschienenklemmen 1,5 - 16 mm², mit 2 Sammelschienenklemmen 16 - 70 mm², 3 x Gehäuseverbinder (GGV)
mit transparentem Deckel
Das Produkt ist nicht mehr lieferbar!
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Schutzklasse | II |
| Schutzart | IP65 |
| mit Sammelschienensystem | ja |
| UL Type Rating | 3R |
Maße und Gewicht
| Breite | 220 mm |
|---|---|
| Länge | 320 mm |
| Höhe | 179 mm |
| Gewicht | 2.7 kg |
Materialeigenschaften
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Befestigungsart | Aufputz |
|---|---|
| Schlagfestigkeit | IK08 |
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
Umgebungsbedingungen
| Umgebungstemperatur min. | -35 °C |
|---|---|
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
Vertriebsdaten
| EAN | 4013902832682 |
|---|---|
| ETIM Klasse | EC002274 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material Unterteil | Kunststoff |
|---|
Logistikdaten
Umkarton
| EAN / GTIN | 4013902832682 |
|---|---|
| Breite | 0.342 m |
| Gewicht | 2.935 kg |
| Höhe | 0.202 m |
| VME Faktor | 1 St |
| Tiefe | 0.235 m |
Palette
| EAN / GTIN | 4013902328468 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 256.8 kg |
| Höhe | 1.74 m |
| VME Faktor | 80 St |
| Tiefe | 1.2 m |
Downloads
Datenblatt Download
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(04012301.TXT 640 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Zubehör

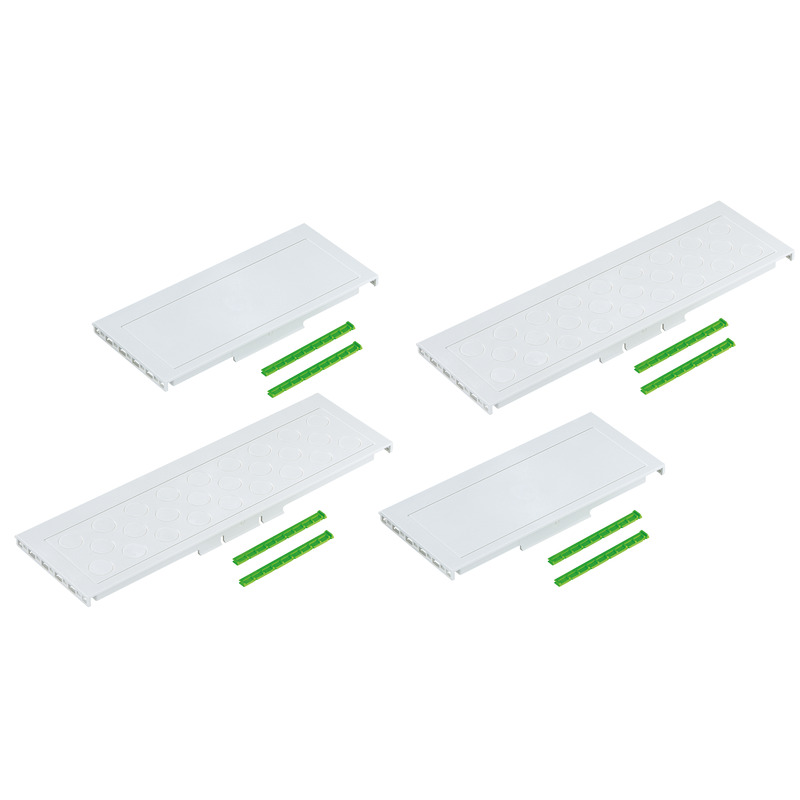

FlanschsetGFS 11-m
Flanschset
GFS 11-m
Artikelnummer 07251101
Flanschset bestehend aus den Flanschen GFL 211, 221, 341 und 351
Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
