#04025401 | Maße: 320 x 320 x 179 mm

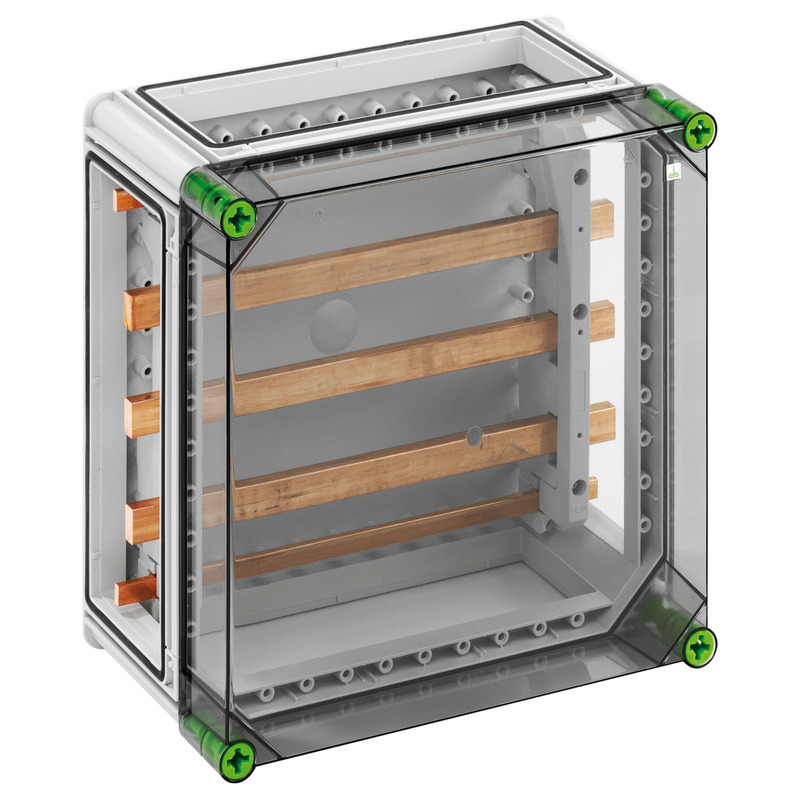

Sammelschienengehäuse

GSi 254

Sammelschienengehäuse, 5-polig, 400 A, L1...L3: 20 x 10 mm, mit CU-Schienen, N: 20 x 10 mm, PE: 12 x 10 mm, ohne Klemmen, zur individuellen Bestückung, 3 x Gehäuseverbinder (GGV)

mehr lesen

Beschreibung

Sammelschienengehäuse, 5-polig, 400 A, L1...L3: 20 x 10 mm, mit CU-Schienen, N: 20 x 10 mm, PE: 12 x 10 mm, ohne Klemmen, zur individuellen Bestückung, 3 x Gehäuseverbinder (GGV)

mit transparentem Deckel

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP65
mit Sammelschienensystem ja
UL Type Rating 3R

Maße und Gewicht

Breite 320 mm
Länge 320 mm
Höhe 179 mm
Gewicht 4.72 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Aufputz
Schlagfestigkeit IK08
Drehmoment der Deckelschraube 2.5 Nm
Anreihbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902051786
ETIM Klasse EC002274
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902051786
Breite 0.335 m
Gewicht 5.02 kg
Höhe 0.27 m
VME Faktor 1 St
Tiefe 0.335 m

Palette

EAN / GTIN 4013902328482
Breite 0.8 m
Gewicht 258.96 kg
Höhe 1.74 m
VME Faktor 48 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

Zubehör

FlanschsetGFS 12-m
Flanschset - GFS 12-m

Flanschset

GFS 12-m

Artikelnummer 07251201

Flanschset bestehend aus den Flanschen GFL 321, 2x 341 und 351

Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch

SammelschienenverbinderGSV 56
Sammelschienenverbinder - GSV 56

Sammelschienenverbinder

GSV 56

Artikelnummer 07505601

Set = 5 Stück

Sammelschienenverbinder, universal, 250-630A, zum Verbinden von Sammelschienen und Reitergehäusen,...
