#04165601 | Maße: 640 x 640 x 179 mm

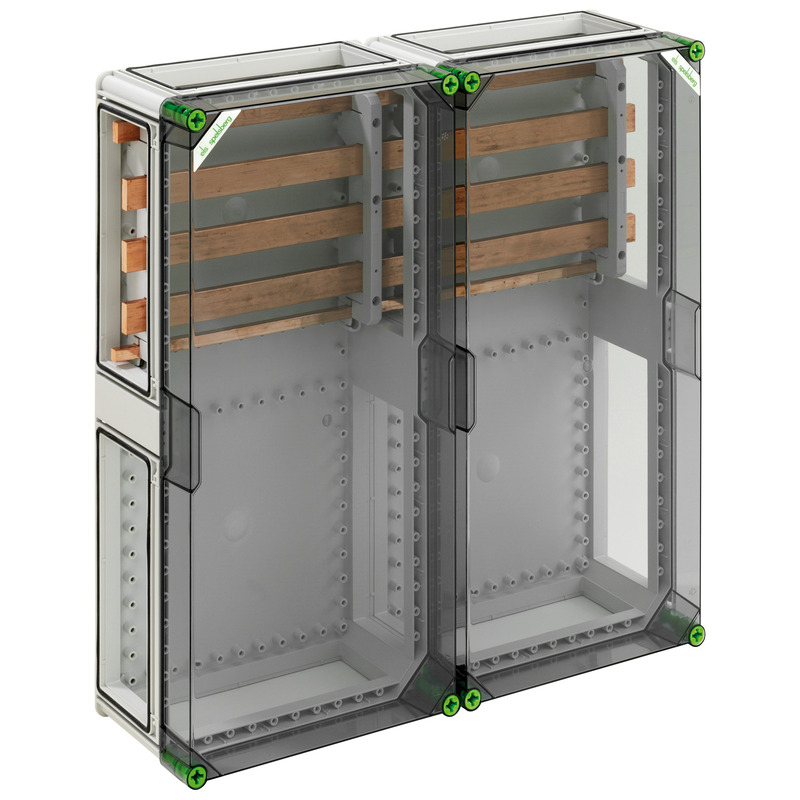

Sammelschienengehäuse
Sammelschienengehäuse, 5-polig, 630A, mit CU-Schienen, L1...L3: 30 x 10 mm, N: 25 x 10 mm, PE: 12 x 10 mm, ohne Klemmen, zur individuellen Bestückung, 4 x Gehäuseverbinder (GGV)
mit transparentem Deckel
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung AC | 690 V |
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP65 |
| mit Sammelschienensystem | ja |
| UL Type Rating | 3R |
| Breite | 640 mm |
|---|---|
| Länge | 640 mm |
| Höhe | 179 mm |
| Gewicht | 13.719 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Aufputz |
|---|---|
| Schlagfestigkeit | IK08 |
| Drehmoment der Deckelschraube | 2.5 Nm |
| Anreihbar | ja |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902989614 |
|---|---|
| ETIM Klasse | EC002274 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902989614 |
|---|---|
| Breite | 0.225 m |
| Gewicht | 15.726 kg |
| Höhe | 0.925 m |
| VME Faktor | 1 St |
| Tiefe | 0.72 m |
| EAN / GTIN | 4013902329014 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 395.424 kg |
| Höhe | 1.04 m |
| VME Faktor | 24 St |
| Tiefe | 1.2 m |
