Beschreibung
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm
zum Anschluss von AL/CU-Leitern 16-120mm²
#07611201 | Maße: 23 x 29 x 51 mm
Sammelschienenklemmen
Produkteigenschaften
Elektrische Eigenschaften
| max. Leiterquerschnitt | 120 mm² |
|---|---|
| Polzahl | 1 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Klemmstellen je Pol | 1 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Ja |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 120 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 120 mm² |
Maße und Gewicht
| Breite | 23 mm |
|---|---|
| Länge | 29 mm |
| Höhe | 51 mm |
| Gewicht | 0.0952 kg |
Mechanische Eigenschaften
| Anschluss 1: Anzugsdrehmoment | 22 Nm |
|---|
Vertriebsdaten
| EAN | 4013902623075 |
|---|---|
| ETIM Klasse | EC000001 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
Logistikdaten
Umkarton
| EAN / GTIN | 4013902623082 |
|---|---|
| Breite | 0.357 m |
| Gewicht | 2.595 kg |
| Höhe | 0.127 m |
| VME Faktor | 25 St |
| Tiefe | 0.257 m |
Palette
| EAN / GTIN | 4013902623099 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 302.26 kg |
| Höhe | 1.67 m |
| VME Faktor | 2700 St |
| Tiefe | 1.2 m |
Stück
| EAN / GTIN | 4013902623075 |
|---|---|
| Breite | 0.023 m |
| Gewicht | 0.0952 kg |
| Höhe | 0.051 m |
| VME Faktor | 1 St |
| Tiefe | 0.029 m |
Downloads
Datenblatt Download
Montageanleitung
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(07611201.TXT 397 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Ähnliche Produkte

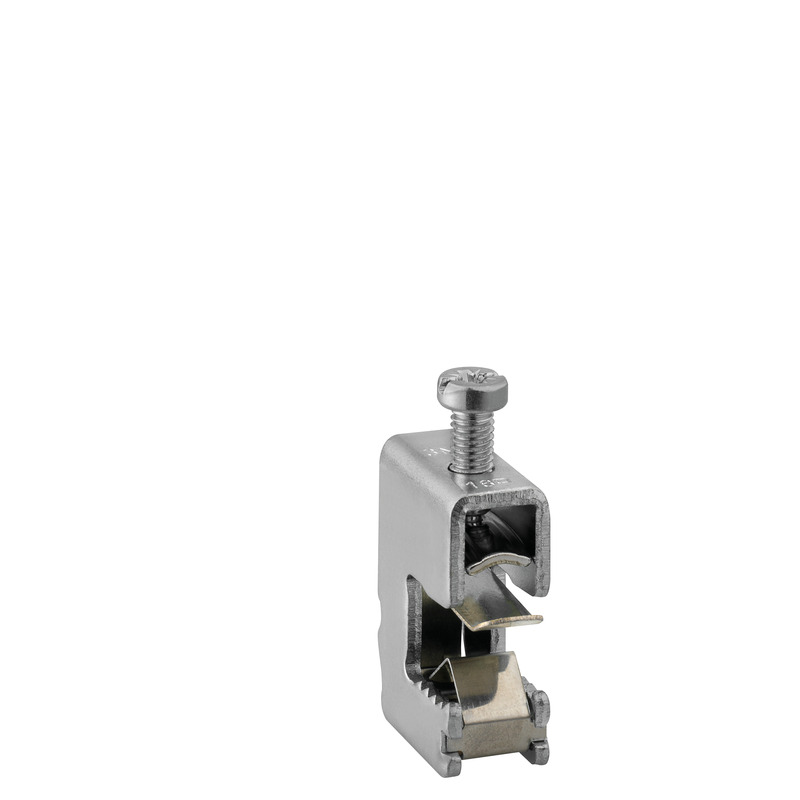

SammelschienenklemmenSKLAL 116
Sammelschienenklemmen
SKLAL 116
Artikelnummer 07611601
zum Anschluss von AL/CU-Leitern 1,5-16 mm²
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm

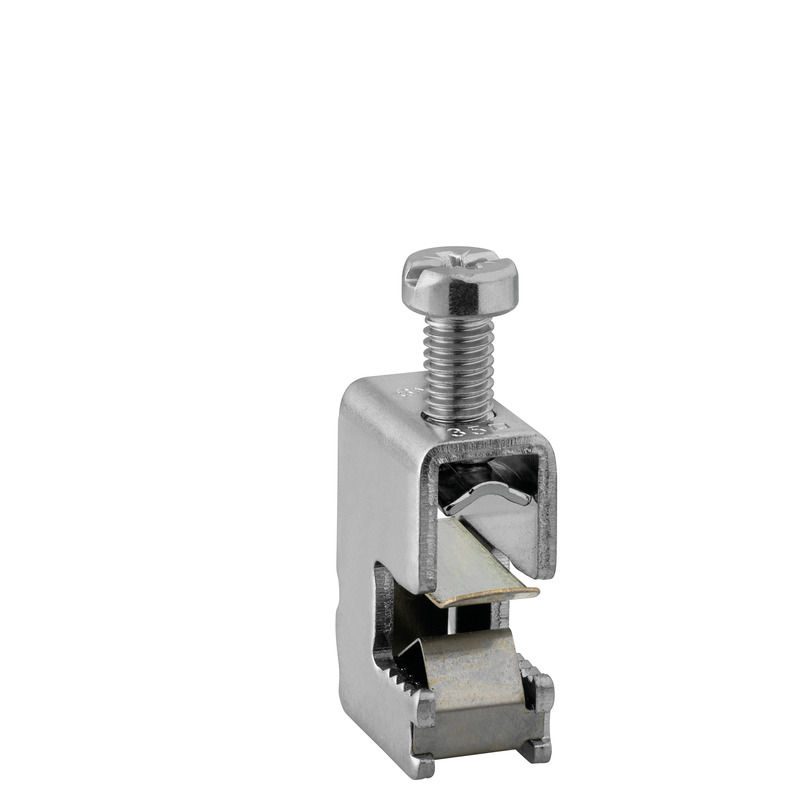

SammelschienenklemmenSKLAL 135
Sammelschienenklemmen
SKLAL 135
Artikelnummer 07613501
zum Anschluss von AL/CU-Leitern 4-35mm²
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm

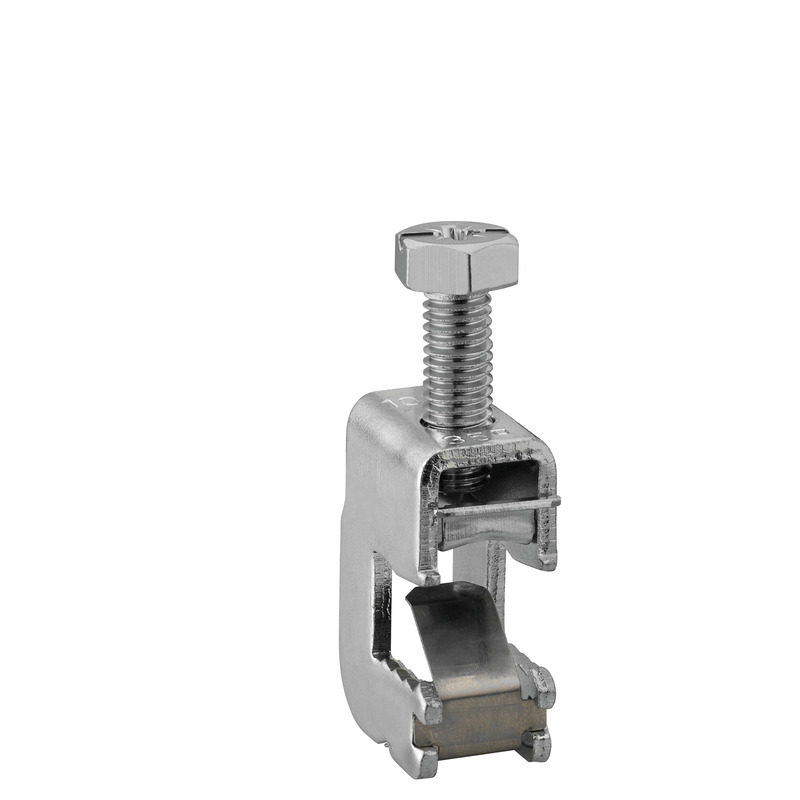

SammelschienenklemmenSKLAL 170
Sammelschienenklemmen
SKLAL 170
Artikelnummer 07617001
zum Anschluss von AL/CU-Leitern 16-70mm²
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm

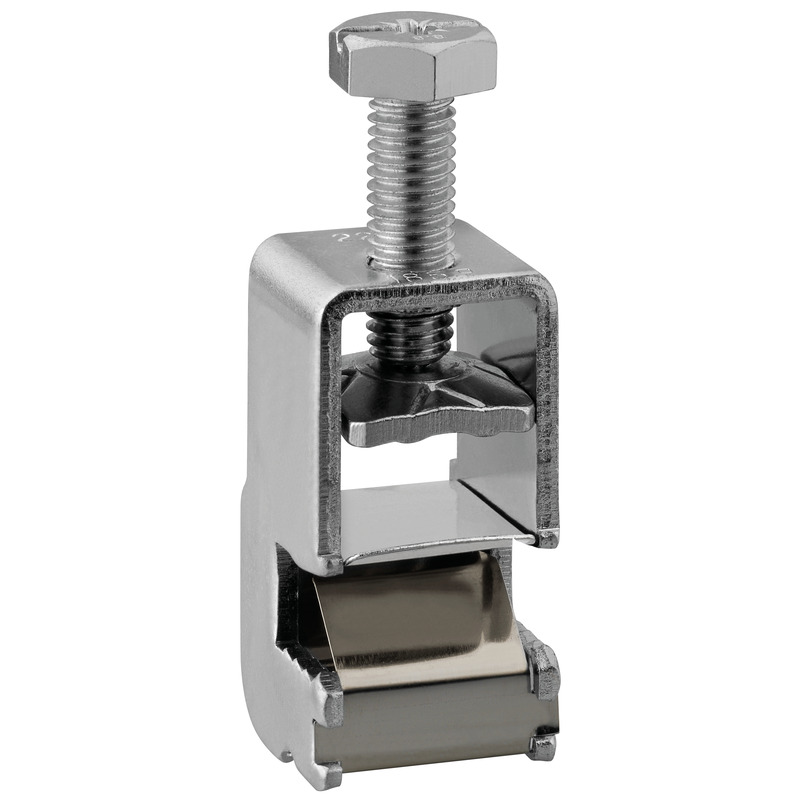

SammelschienenklemmenSKLAL 118
