Prismenklemme zum Anschluss von Aluminium- und Kupferleitern an NH-Schaltgeräten in GTi-Gehäusen (GTS, GTT, GSS, GST)
für AL/CU-Leiter 1x (120-240), Alu-Leiter siehe technischer Anhang, Set = 3 Stück
| Bemessungsanschlussvermögen | 240 mm² |
|---|---|
| Bemessungsstrom | 400 A |
| Polzahl | 1 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Abisolierlänge | 24 mm |
| Anschluss 1: Klemmstellen je Pol | 1 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Ja |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 120 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 185 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 120 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 240 mm² |
| Breite | 27 mm |
|---|---|
| Länge | 20.2 mm |
| Höhe | 21 mm |
| Gewicht | 0.0768 kg |
| Anschluss 1: Anzugsdrehmoment | 11 Nm |
|---|
| EAN | 4013902566877 |
|---|---|
| ETIM Klasse | EC002498 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
| EAN / GTIN | 4013902566884 |
|---|---|
| Breite | 0.197 m |
| Gewicht | 2.14 kg |
| Höhe | 0.097 m |
| VME Faktor | 10 St |
| Tiefe | 0.14 m |
| EAN / GTIN | 4013902566891 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 1286 kg |
| Höhe | 1.891 m |
| VME Faktor | 5940 St |
| Tiefe | 1.2 m |
| EAN / GTIN | 4013902566877 |
|---|---|
| Breite | 0.027 m |
| Gewicht | 0.0768 kg |
| Höhe | 0.021 m |
| VME Faktor | 1 St |
| Tiefe | 0.021 m |
Ausschreibungstexte
(07673201.TXT 489 B)
Anmelden, um Ausschreibungstexte herunterzuladen.

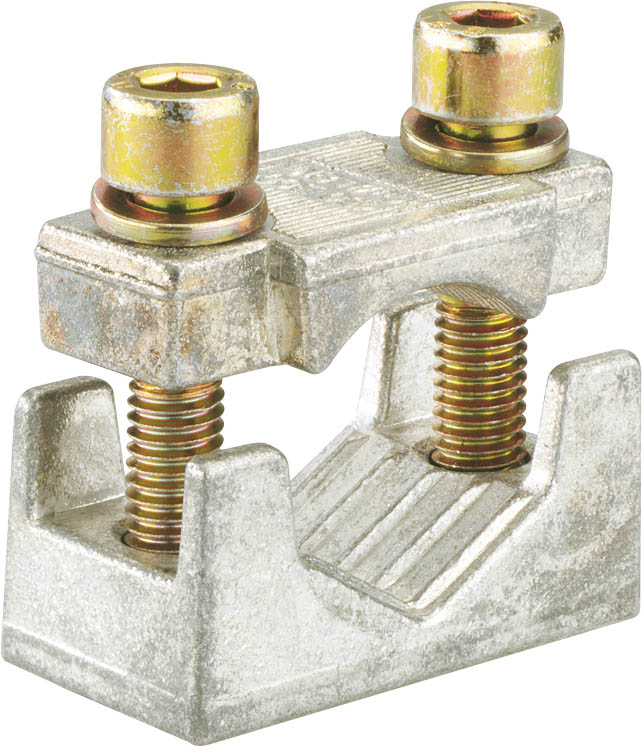

Prismenklemme
KPK NH00
Artikelnummer 07673001
für AL/CU-Leiter 1x (10-70), Alu-Leiter siehe technischer Anhang, Set...
Prismenklemme zum Anschluss von Aluminium- und Kupferleitern an NH-Schaltgeräten in GTi-Gehäusen...

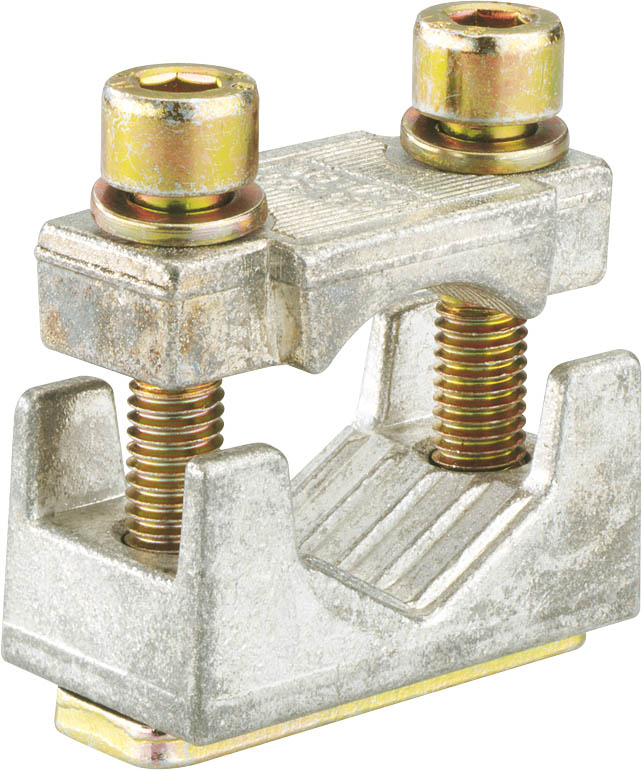

Prismenklemme
