Rapid-Box

Kontaktierung von ungeschnittenen Leitern bis 50 mm²

Die Lösung für den sicheren Abzweig ungeschnittener Leiter bis 50 mm² im Tunnel.

In Tunneln, Industriehallen oder Hochhäusern kommen viele Kilometer an Kabeln zusammen. Hier ist es besonders wirtschaftlich, wenn man auf den weiten Strecken Strom, komfortabel und sicher, beispielsweise für Steckdosen oder Leuchten, abzweigen kann.

Mit der Rapid-Box von Spelsberg ist das nun ebenso schnell wie sicher möglich.

Möchte man Kabel abzweigen, um Strom für unterschiedlichste Anwendungen zur Verfügung zu stellen, dann bedeutete das bisher einiges an Aufwand – besonders dann, wenn Vorschriften die Installation weiterer Komponenten nachträglich erforderlich machten. Mit der neuen Rapid-Box von Spelsberg werden solche Aufgaben ab sofort erheblich schneller und kostengünstiger realisierbar. Das neue Gehäusesystem wurde speziell für den abgesicherten Abzweig ungeschnittener Leiter bis 50mm² (Cu) entwickelt.

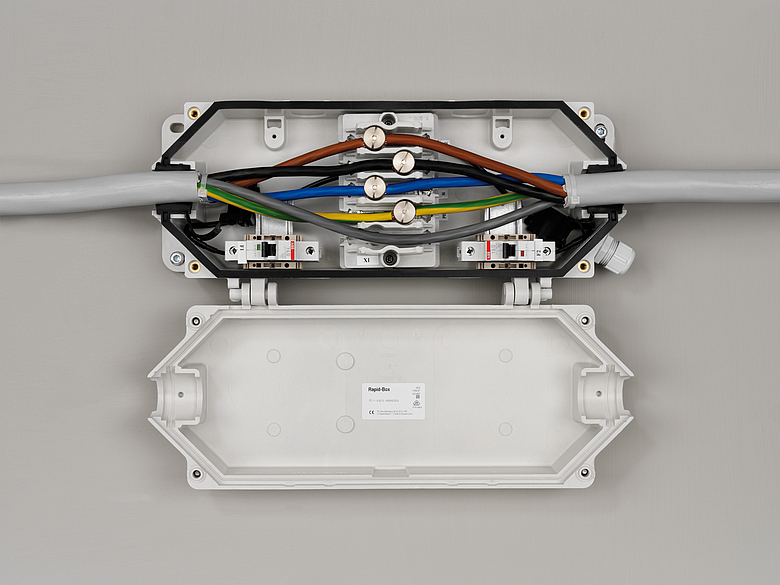

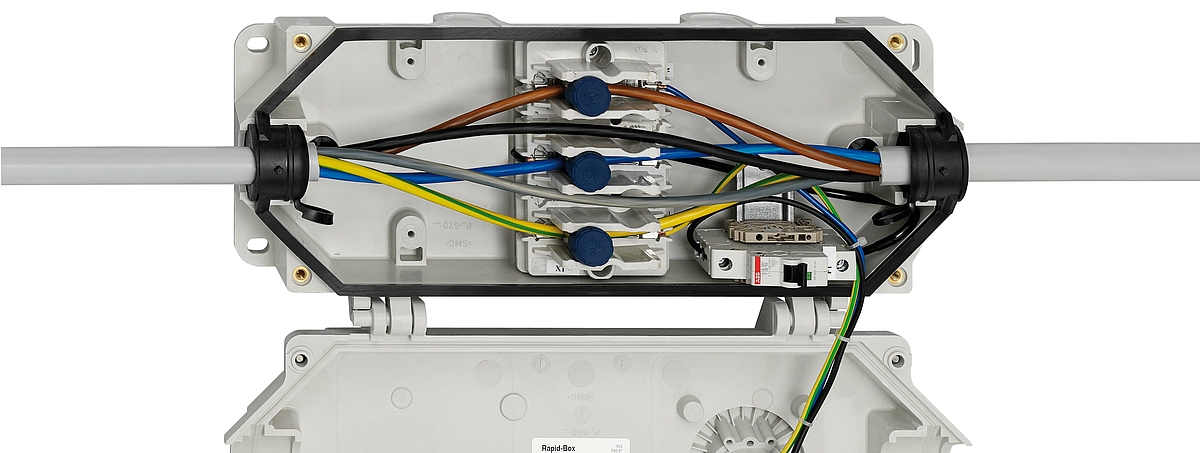

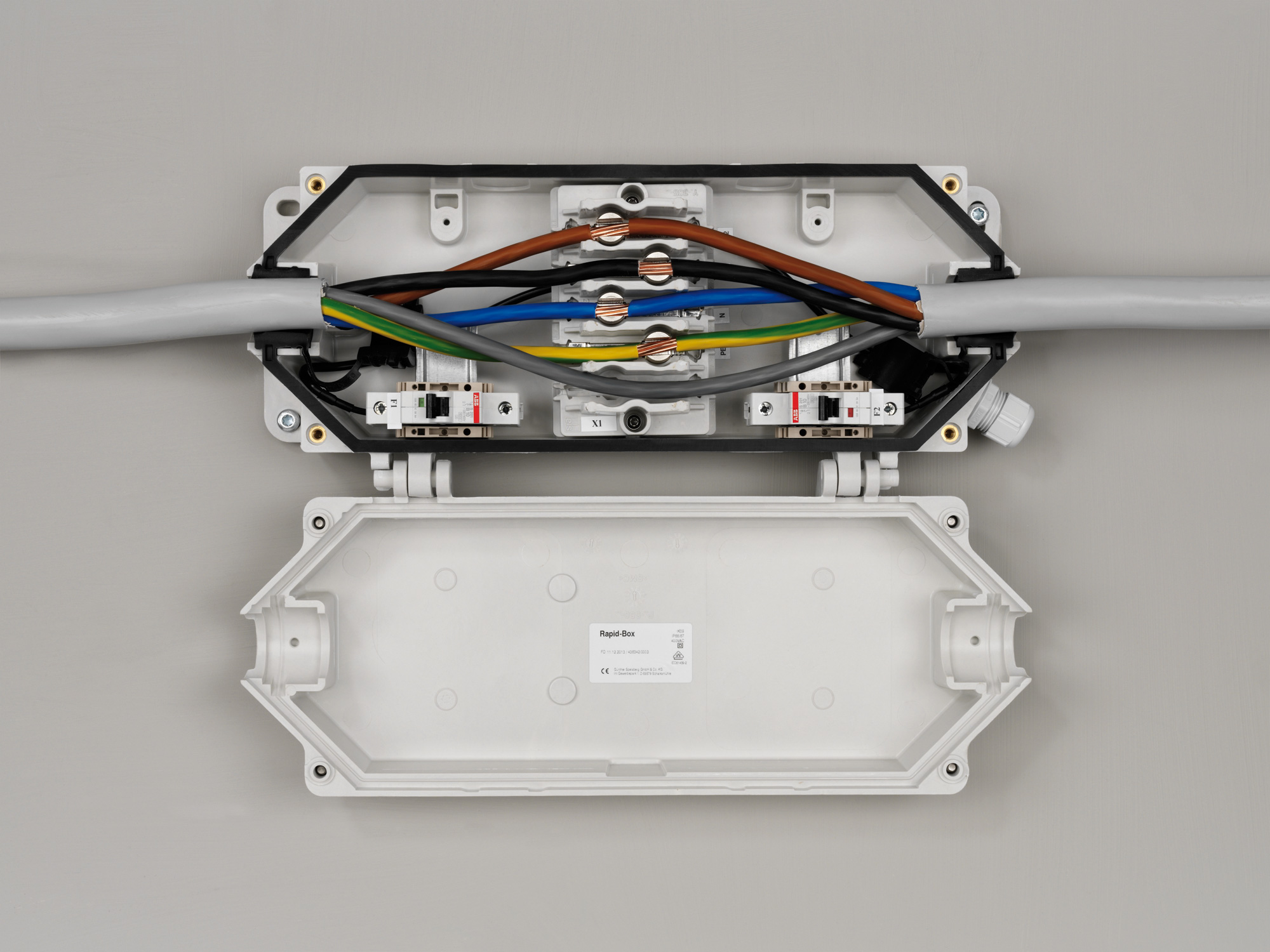

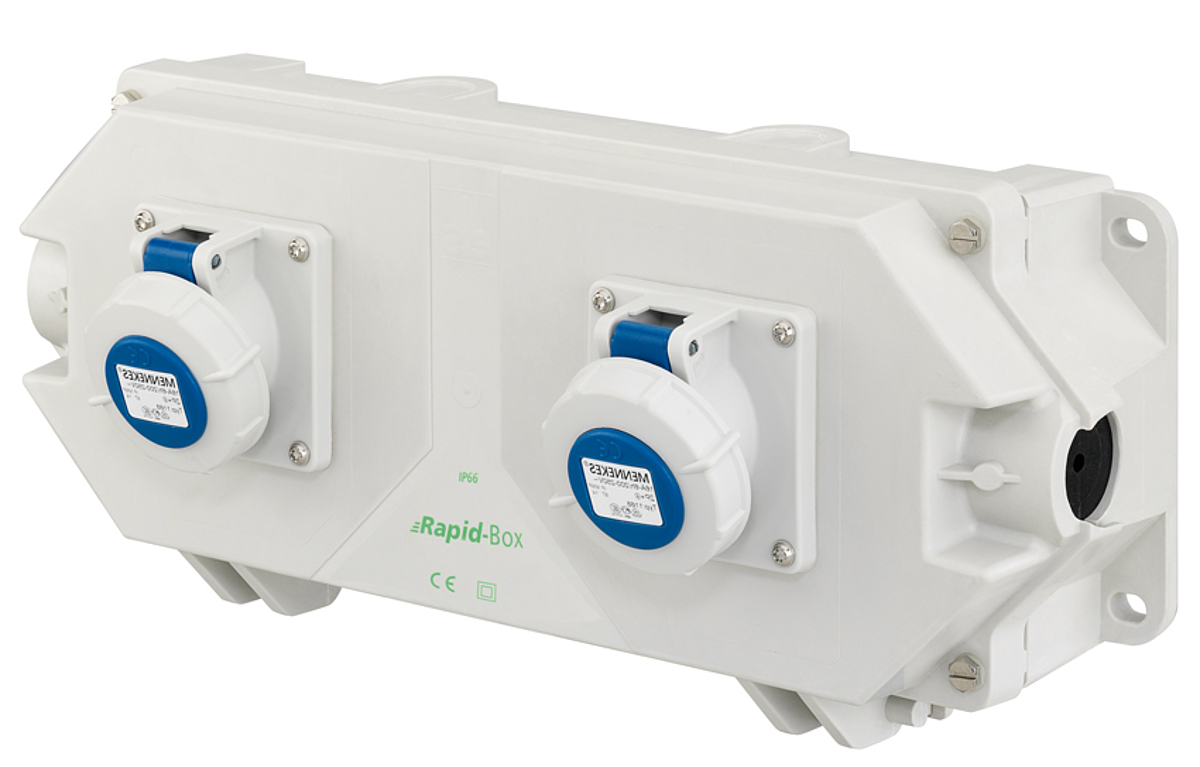

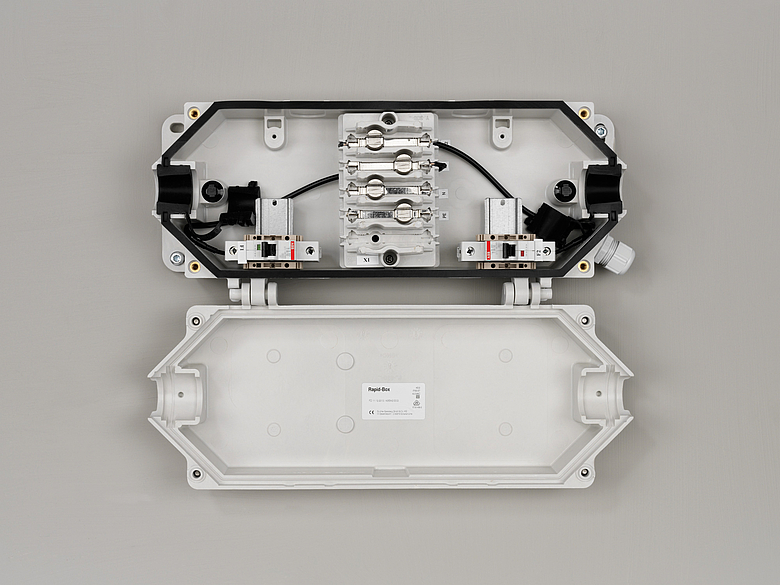

Rapid-Box Abzweigdose für ungeschnittene Leiter

Vorteile

  • Deckel demontierbar
  • Variable Bestückung des Deckels
  • Nutzung in korrosionsgefährdeten Bereichen
  • Geringe Schadstoffbelastung im Brandfall „Low Smoke“
  • Europaweit zertifiziert nach EN 61439 (Schaltgerätekombination)
  • Europaweit zertifiziert nach EN 1363
  • Für Deutschland nach DIN 4102-2 (Feuerwiderstandsprüfung)
  • Kontaktieren von ungeschnittenen Leitern bis 50 mm² Cu, auch nachträglich
  • Wartungsfreie Kontaktierung durch Federung und Zugfederklemme
  • Äußerst robustes und UV beständiges Gehäusematerial

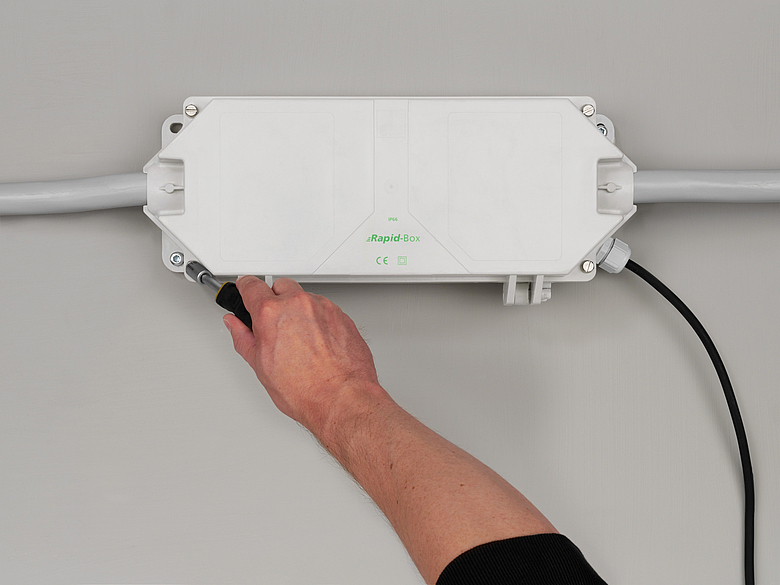

  • Montage mittels Außenbefestigung auch bei geschlossenem Deckel möglich
  • Hauptklemme auch als Verbindungsklemme von zwei geschnittenen Leitern verwendbar
  • Deckel und Deckelschraube unverlierbar



Highlights der Rapid-Box

Ungeschnittene Leiter

bis 50 mm²

Wartungsfreie Kontaktierung

durch patentierte Klemmtechnik

Einteilige Silikondichtung

Schnelle Montage

durch Außenbefestigung

Variable Bestückung

Gesicherter Abzweig

durch hochwertige Sicherungen

Gehäuseeigenschaften

IK09, UV-beständig, Low-Smoke, Schutzklasse II, IP66/IP67

Gehäuseoberteil und Schrauben

unverlierbar

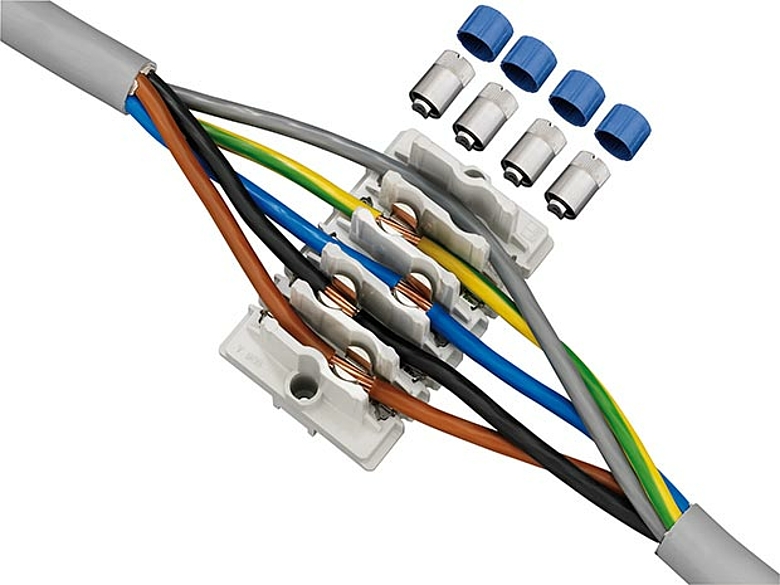

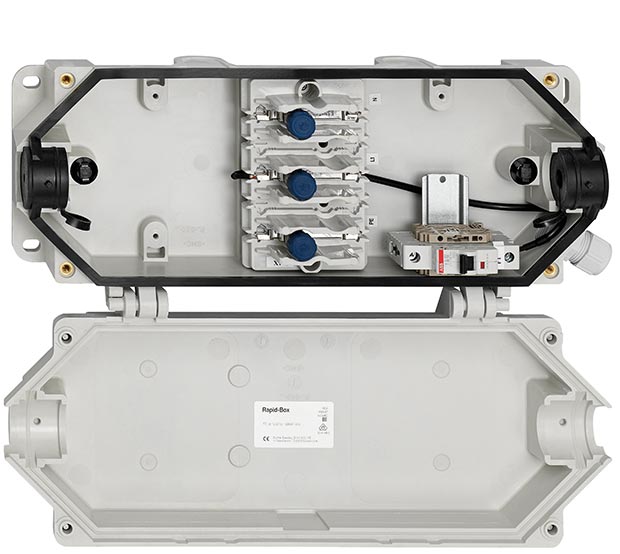

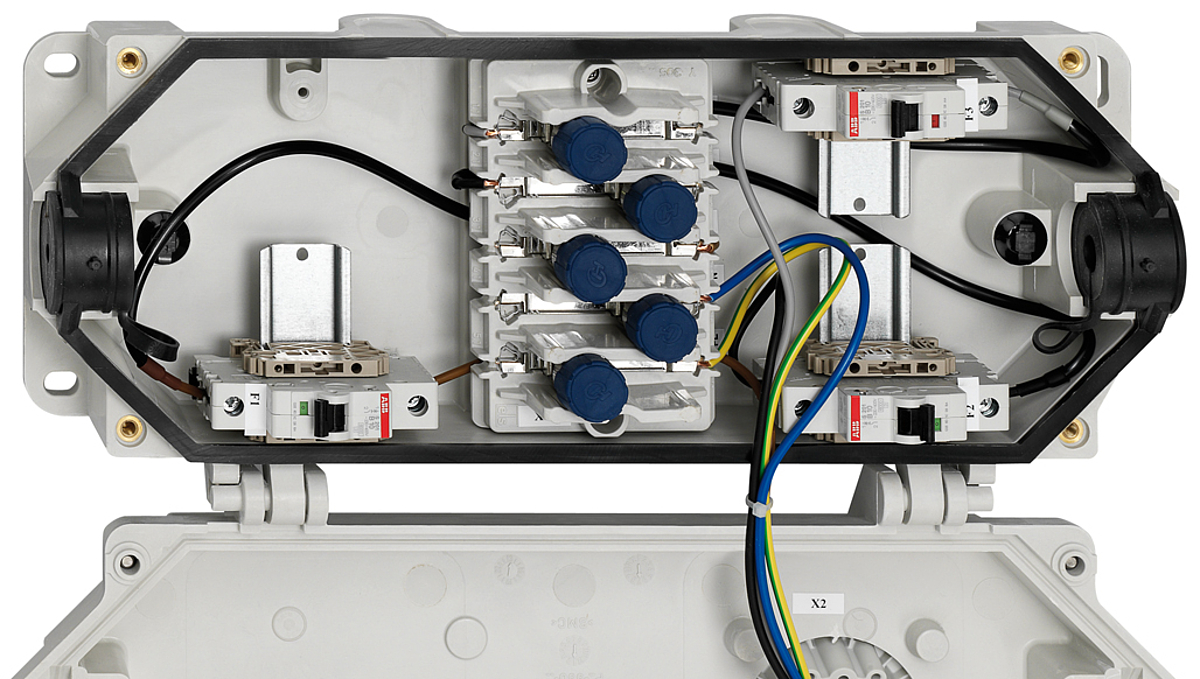

Anschlussklemme

  • Variable Klemmbestückung 2 - 5 polig
  • Wartungsfreier, hochgesetzter Klemmblock
  • Gefederte Mantelmutter für wartungsfreie Durchgangsverdrahtung
  • Federzugklemme für den Abzweig
  • Klemmvarianten für Standard- und Funktionserhaltausführungen

Deckel

  • Verbindung der Klemme mit Befestigungslasche mittels Zylinderschraube
  • Deckel variabel bestückbar
  • Deckel und Deckelschrauben unverlierbar
  • Deckel demontierbar
  • Fester Anschlag zur Sicherung der notwendigen Anpresskraft der Dichtung

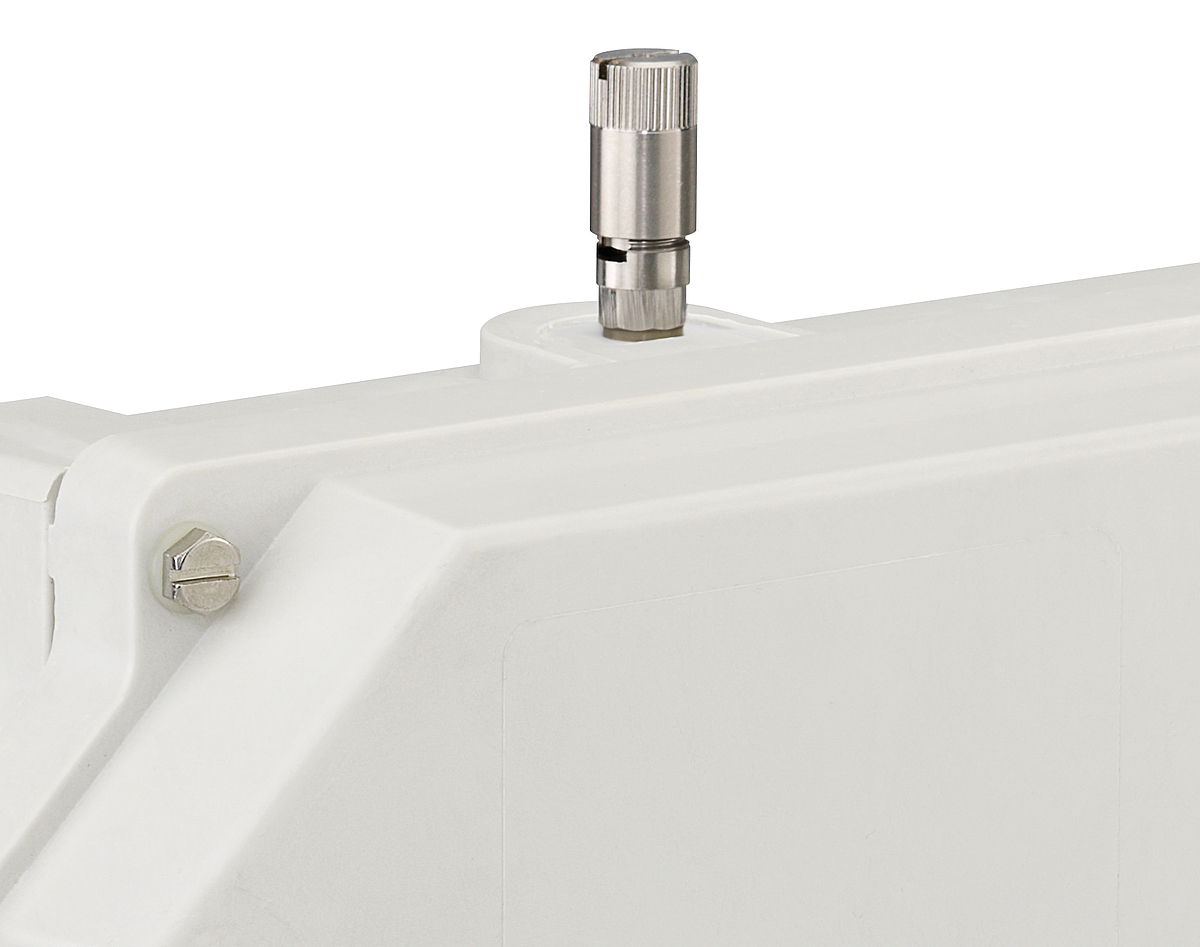

Optionale Außenerde

  • Ausstattung jeder Variante mit einer Außenerdung durch Montage eines PE-Kontaktes am Gehäuse möglich
  • Leitende Verbindung zwischen Außen- und Innenbereich
  • Schutzklasse I
  • Erdung aller metallenen Teile innerhalb des Gehäuses durch Kontaktierung mit externem PE Kontakt
  • z.B. Hutschiene: Verbindung des PE-Kontaktes mit NS durch Schutzleiterreihenklemme
  • Durch Außenerdung wird in der Klemme der Kontakt für eine Schutzleitung nicht benötigt

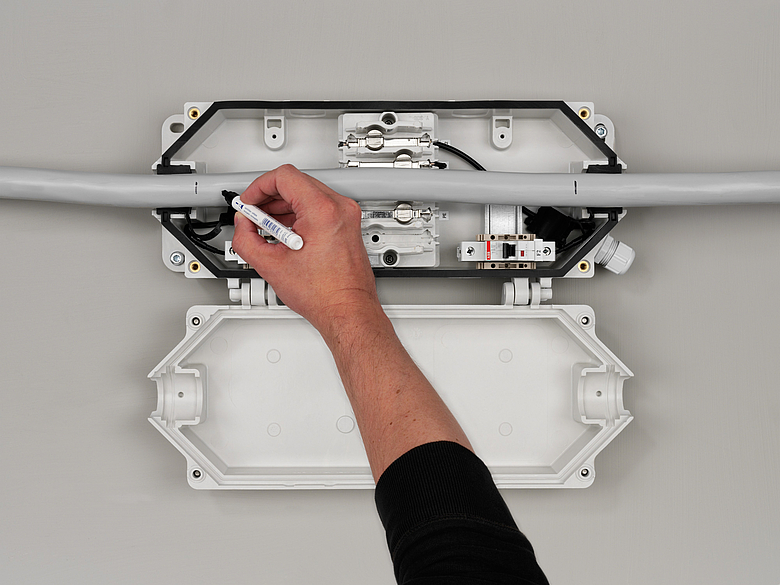

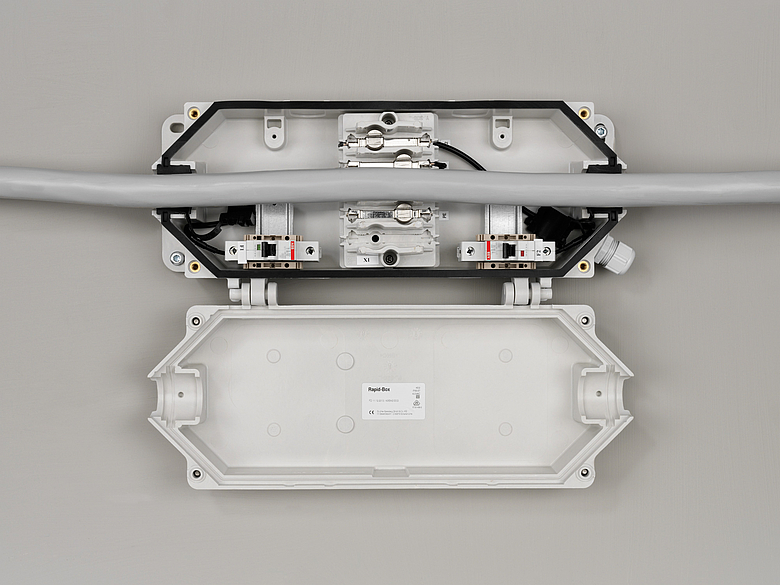

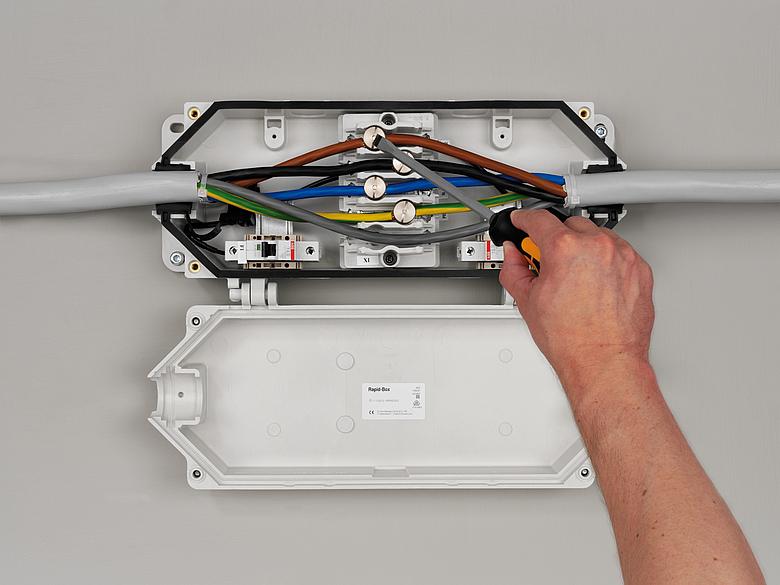

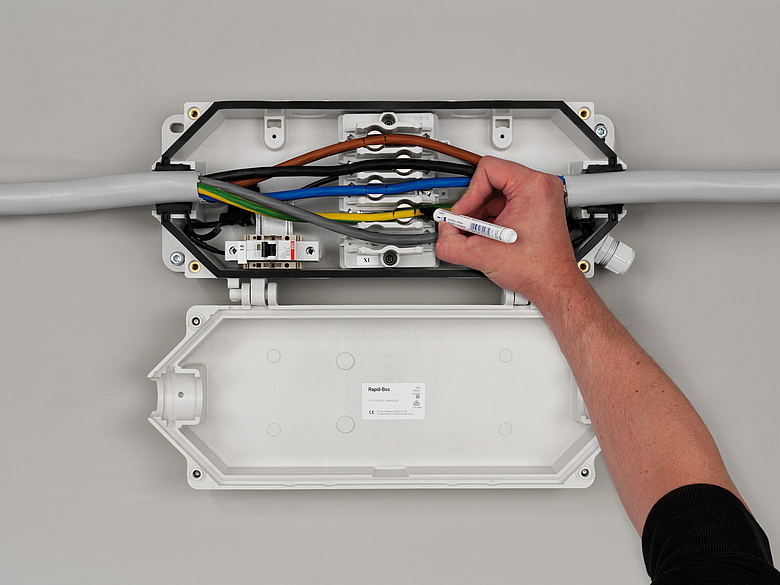

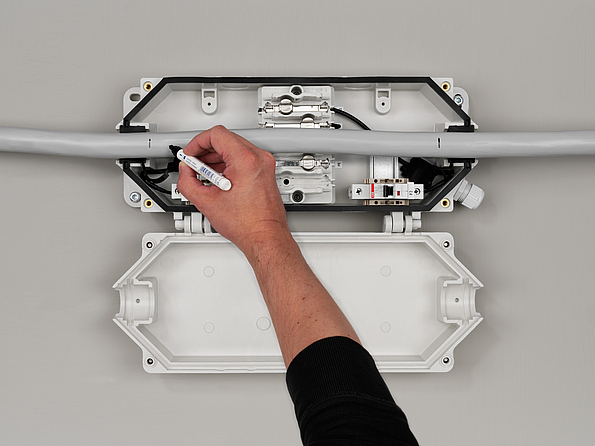

Montagehinweise

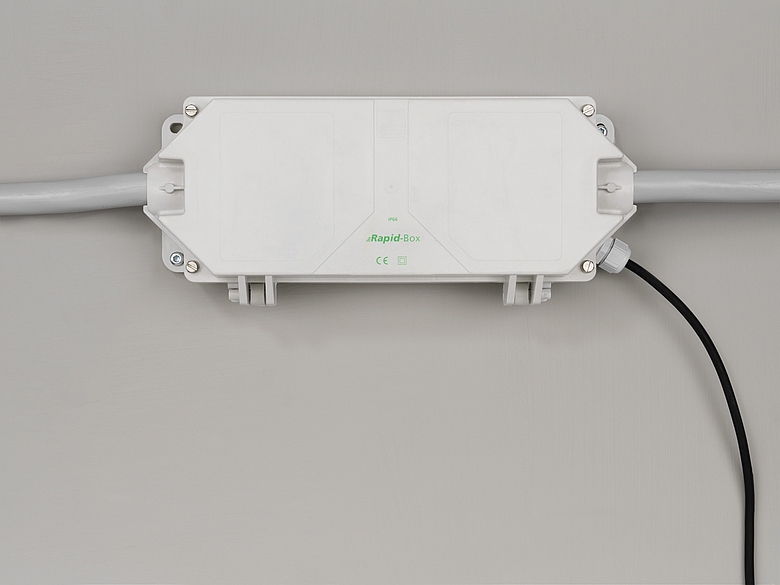

 Decken-, Wand- und Kabeltrassenmontage

  • Senkrechte und waagerechte Ausrichtung
  • Vereinfachte Leitungsmontage bei der Installation
  • Schneller, einfacher, zeit- und kostensparender Anschluss (15 min / Dose)

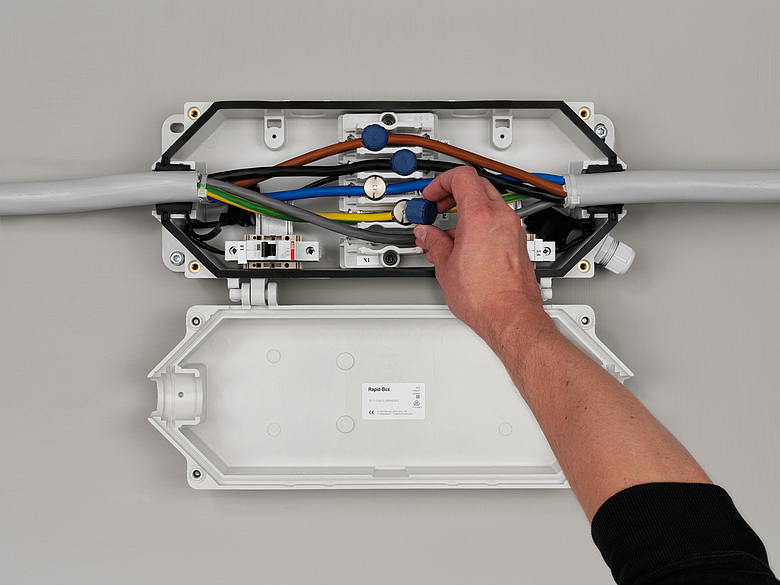

  • Nachträglicher Anschluss an bestehende Leitungen ohne zu schneiden

Die Montageanleitung zum Download

Kontakt

Haben Sie weitere Fragen oder dürfen wir Ihnen bei der Auswahl und Konfiguration Ihrer Rapid-Box behilflich sein?
Dann rufen Sie uns an oder füllen das Kontaktformular aus.

Geben Sie ihre persönlichen Daten ein

Rapid-Box im Produktfinder

Rapid-Box 10-50² KV 2 x S
Verbindungsdose
Rapid-Box 10-50² KV 2 x S

190 x 446 x 106 mm Artikelnummer: 30112101

2 Sicherungen, Dichtbereich Kabeldurchmesser 9-14 mm, Klemme 50 mm², 2-poliger Abzweig vorverdrahtet, abgesichert mit 10A Sicherungsautomat je Pol

Kabelabzweig- und Verbindungsgehäuse, zertifiziert nach EN 61 439, wartungsfreie Klemme für ungeschnittene Leiter im Durchgang, Kontaktierung am Abzweig durch wartungsfreie Federklemmtechnik, einfache Befestigung durch außenliegende Befestigungspunkte, halogenfreies Gehäuse aus Spezialduroplast, geeignet für Freiluftaufstellung nach EN 61439-2, Klemme belastbar mit einem Bemessungsstrom von  max. 100 A, Klemmbereich für ungeschnittene Leiter 10² - 50², Klemmbereich für geschnittene Leiter 2,5² - 35²

Rapid-Box 10-50² STV 2 x 3-polig
Verbindungsdose
Rapid-Box 10-50² STV 2 x 3-polig

190 x 446 x 161 mm Artikelnummer: 30114101

2 Sicherungen, Dichtbereich Kabeldurchmesser 9-14 mm, Klemme 50 mm², Deckel bestückt mit zwei CEE Steckdosen 3-polig, vorverdrahtet mit Sicherungsautomaten

Kabelabzweig- und Verbindungsgehäuse, zertifiziert nach EN 61 439, wartungsfreie Klemme für ungeschnittene Leiter im Durchgang, Kontaktierung am Abzweig durch wartungsfreie Federklemmtechnik, einfache Befestigung durch außenliegende Befestigungspunkte, halogenfreies Gehäuse aus Spezialduroplast, geeignet für Freiluftaufstellung nach EN 61439-2, Klemme belastbar mit einem Bemessungsstrom von  max. 100 A, Klemmbereich für ungeschnittene Leiter 10² - 50², Klemmbereich für geschnittene Leiter 2,5² - 35²

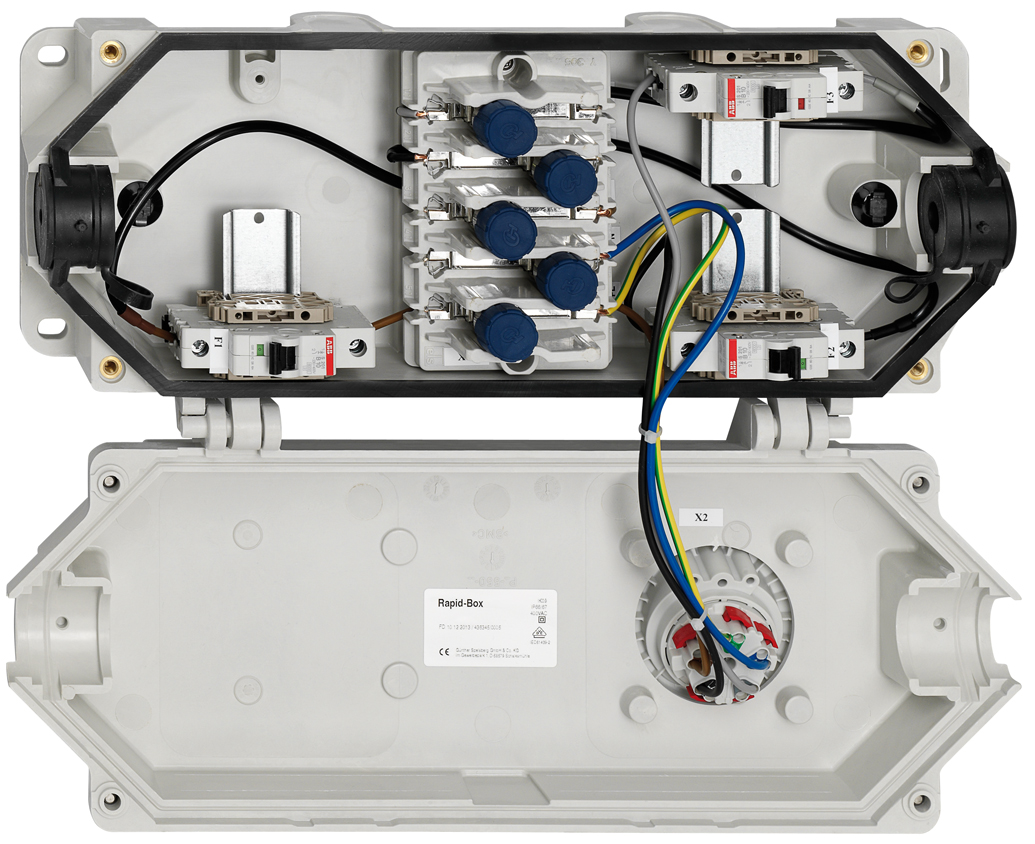

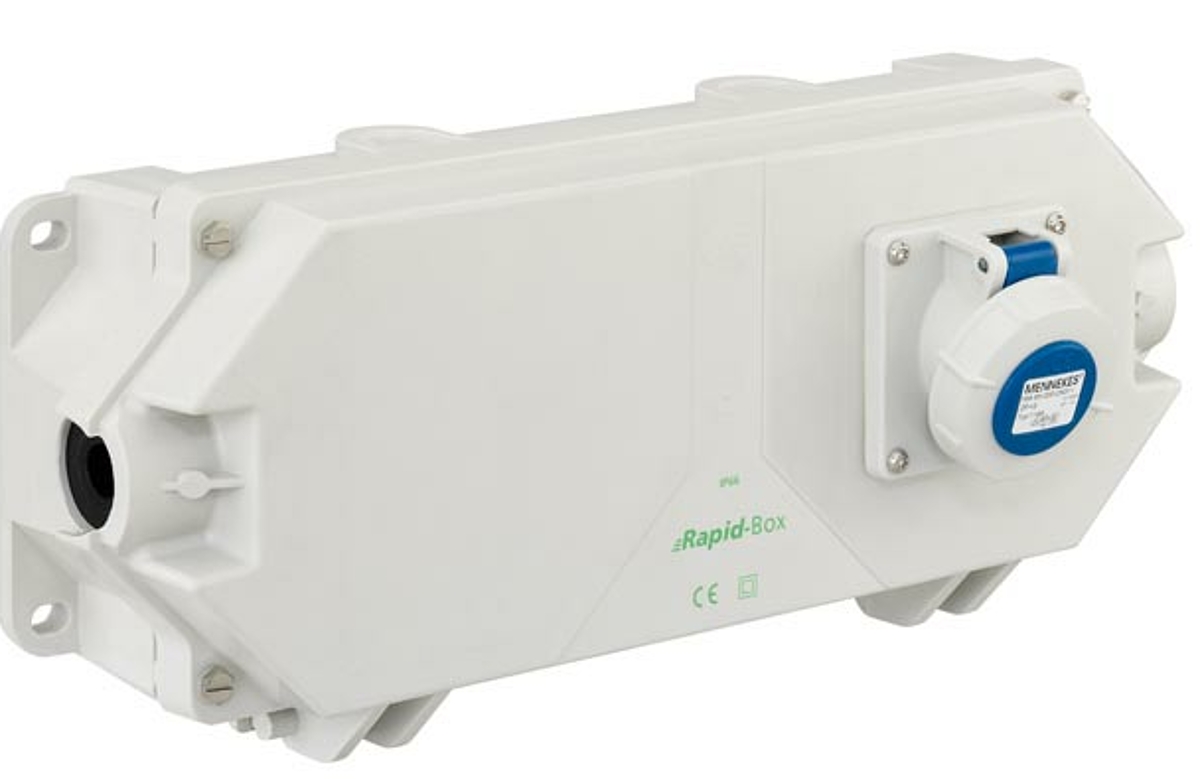

Rapid-Box 10-50² STV 1 x 5-polig
Verbindungsdose
Rapid-Box 10-50² STV 1 x 5-polig

190 x 446 x 161 mm Artikelnummer: 30115101

3 Sicherungen, Dichtbereich Kabeldurchmesser 9-14 mm, Klemme 50 mm², Deckel bestückt mit CEE Steckdose 5-polig, vorverdrahtet mit Sicherungsautomaten

Kabelabzweig- und Verbindungsgehäuse, zertifiziert nach EN 61 439, wartungsfreie Klemme für ungeschnittene Leiter im Durchgang, Kontaktierung am Abzweig durch wartungsfreie Federklemmtechnik, einfache Befestigung durch außenliegende Befestigungspunkte, halogenfreies Gehäuse aus Spezialduroplast, geeignet für Freiluftaufstellung nach EN 61439-2, Klemme belastbar mit einem Bemessungsstrom von  max. 100 A, Klemmbereich für ungeschnittene Leiter 10² - 50², Klemmbereich für geschnittene Leiter 2,5² - 35²

Rapid-Box 10-50² STV 1 x 3-polig
Verbindungsdose
Rapid-Box 10-50² STV 1 x 3-polig

190 x 446 x 161 mm Artikelnummer: 30113101

1 Sicherung, Dichtbereich Kabeldurchmesser 9-14 mm, Klemme 50 mm², Deckel bestückt mit einer CEE Steckdose 3-polig, vorverdrahtet mit Sicherungsautomaten

Kabelabzweig- und Verbindungsgehäuse, zertifiziert nach EN 61 439, wartungsfreie Klemme für ungeschnittene Leiter im Durchgang, Kontaktierung am Abzweig durch wartungsfreie Federklemmtechnik, einfache Befestigung durch außenliegende Befestigungspunkte, halogenfreies Gehäuse aus Spezialduroplast, geeignet für Freiluftaufstellung nach EN 61439-2, Klemme belastbar mit einem Bemessungsstrom von  max. 100 A, Klemmbereich für ungeschnittene Leiter 10² - 50², Klemmbereich für geschnittene Leiter 2,5² - 35²
