#15001101 | Maße: 160 x 160 x 91 mm

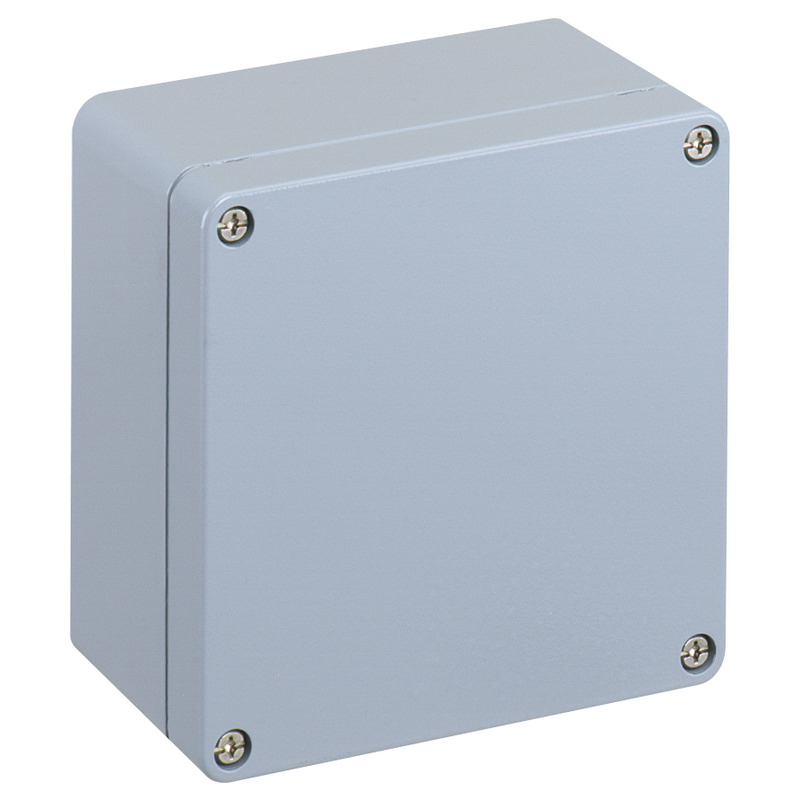

Leergehäuse

AL 1616-9

Leergehäuse, mit Schutzart IP66, Aluminium pulverlackbeschichtet, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP66, Aluminium pulverlackbeschichtet, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

Kasten: Aluminium pulverlackbeschichtet, Deckel: Aluminium pulverlackbeschichtet, silbergrau, glatte Seitenwände

Produkteigenschaften

Elektrische Eigenschaften

Schutzklasse I
Schutzart IP66
UL Type Rating k.A.

Farben

Farbe Oberteil silbergrau

Maße und Gewicht

Breite 160 mm
Länge 160 mm
Höhe 91 mm
Gewicht 1.571 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK09
Drehmoment der Deckelschraube 2.5 Nm
Anreihbar nein
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 75 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902350469
ETIM Klasse EC000261
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Aluminium pulverlackbeschichtet
Material Oberteil Aluminium pulverlackbeschichtet
Material Dichtung Polyurethan

Logistikdaten

Umkarton

EAN / GTIN 4013902350469
Breite 0.16 m
Gewicht 1.61 kg
Höhe 0.091 m
VME Faktor 1 St
Tiefe 0.16 m

Palette

EAN / GTIN 4013902350452
Breite 0.8 m
Gewicht 620 kg
Höhe 1.4 m
VME Faktor 371 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Zubehör

AußenlaschensetAL ALS-gro
Außenlaschenset - AL ALS-gro

Außenlaschenset

AL ALS-gro

Artikelnummer 15400601

für AL/ALR 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616

Außenbefestigungslaschen

AußenscharniersetAL ASS
Außenscharnierset - AL ASS

Außenscharnierset

AL ASS

Artikelnummer 15421001

für AL/ALR 1010, 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616

Zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharnieren, Befestigungsschrauben und...

MontageplatteAL MPS-1616
Montageplatte - AL MPS-1616

Montageplatte

AL MPS-1616

Artikelnummer 15501101

für AL 1616

Montageplatte aus Stahlblech, verzinkt, Stärke 1,5 mm

NormschieneAL NS35-145
Normschiene - AL NS35-145

Normschiene

AL NS35-145

Artikelnummer 16201101

Gehäusetyp AL 1616

Normschiene nach DIN EN 60715, 35 x 7,5 mm
