#20100701 | Maße: 162 x 122 x 90 mm

Leergehäuse

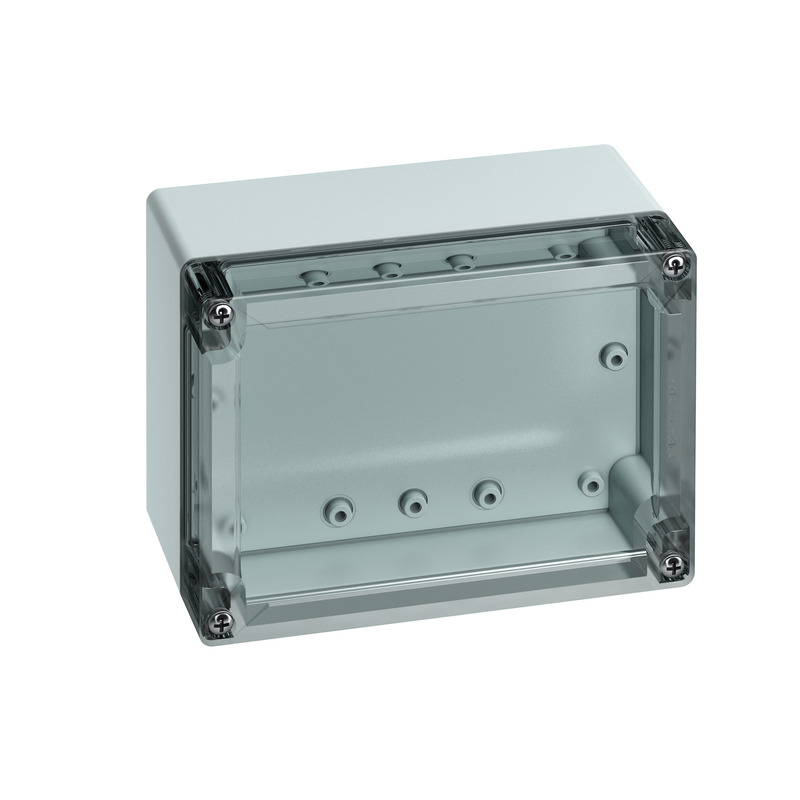

TG PC 1612-9-to

Leergehäuse, mit Schutzart IP66/IP67, Polycarbonat, zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), Ui=690V AC, Ui=1000V DC,...

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP66/IP67, Polycarbonat, zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich, mit Schnellverschluss

Kasten: Polycarbonat, grau, Deckel: Polycarbonat, transparent, glatte Seitenwände

Beigefügtes Zubehör:
Deckelverliersicherung, 4 Befestigungsschrauben für Zubehör

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66/IP67
UL Type Rating 12

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 162 mm
Länge 122 mm
Höhe 90 mm
Gewicht 0.3786 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902813995
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl 1.4303 (V2A)

Zertifikate

Prüfzeichen UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Prüfzeichen DLG (Ammoniakbeständigkeit)

Logistikdaten

Umkarton

EAN / GTIN 4013902314867
Breite 0.372 m
Gewicht 6.4476 kg
Höhe 0.372 m
VME Faktor 16 St
Tiefe 0.262 m

Palette

EAN / GTIN 4013902314874
Breite 0.8 m
Gewicht 250.1136 kg
Höhe 1.65 m
VME Faktor 576 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902813995
Breite 0.162 m
Gewicht 0.3786 kg
Höhe 0.09 m
VME Faktor 1 St
Tiefe 0.122 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Zubehör

Mast-/RohrbefestigungssetMABF 100-2
Mast-/Rohrbefestigungsset - MABF 100-2

Mast-/Rohrbefestigungsset

MABF 100-2

Artikelnummer 89602101

für Leergehäuse TG 1212, TG 1612 (2 Sets notwendig). TG 2012 (2 Sets...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

Außenbefestigungslaschens.TG ABL
Außenbefestigungslaschens. - TG ABL

Außenbefestigungslaschens.

TG ABL

Artikelnummer 18200201

für alle TG Gehäuse, Set = 4 Stück

Außenbefestigungslaschen TG-Serie, Kunststoff, Set = 4 Stück

Innenscharnier-SetTG ISS
Innenscharnier-Set - TG ISS

Innenscharnier-Set

TG ISS

Artikelnummer 18200101

für TG 1612, TG 2012, TG 2015, TG 2516, TG 3023

Innenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür, inkl. 2 Scharnieren,...

PlombiersetTG PST2
Plombierset - TG PST2

Plombierset

TG PST2

Artikelnummer 18200501

für TG PC 1612, TG PC 2012, TG PC 2015, TG PC 2516, TG PC 3023

Plombierset

DeckelverliersicherungTG DVS-57
Deckelverliersicherung - TG DVS-57

Deckelverliersicherung

TG DVS-57

Artikelnummer 18200701

für TG 1612, TG 2012, TG 2015, TG 2516, TG 3023

Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück

MontageplatteTG MPI-1612
Montageplatte - TG MPI-1612

Montageplatte

TG MPI-1612

Artikelnummer 18600701

für TG 1612

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau

MontageplatteTG MPS-1612
Montageplatte - TG MPS-1612

Montageplatte

TG MPS-1612

Artikelnummer 18700701

für TG 1612

Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm

StufenbohrerLFR
Stufenbohrer - LFR

Stufenbohrer

LFR

Artikelnummer 19599501

Durchgangsöffnung: M16-32, Bohrung: 16,5-32,5 mm

Lochfräser

NormschieneTS 15-144
Normschiene - TS 15-144

Normschiene

TS 15-144

Artikelnummer 19714601

für TG 1608 und TG 1612, Länge 144 mm

Normschiene nach DIN EN 60715, 15 x 5 mm

NormschieneNS 35-144/2
Normschiene - NS 35-144/2

Normschiene

NS 35-144/2

Artikelnummer 19814601

für TG 1608 und TG 1612, Länge 144 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm

DruckausgleichelementDAE M12
Druckausgleichelement - DAE M12

Druckausgleichelement

DAE M12

Artikelnummer 26241201

M12 x 1,5 mm, Gewindelänge 10 mm

Druckausgleichselement mit luftdurchlässiger und wasserdichter Spezialmembranfolie zur Vermeidung...

Ähnliche Produkte

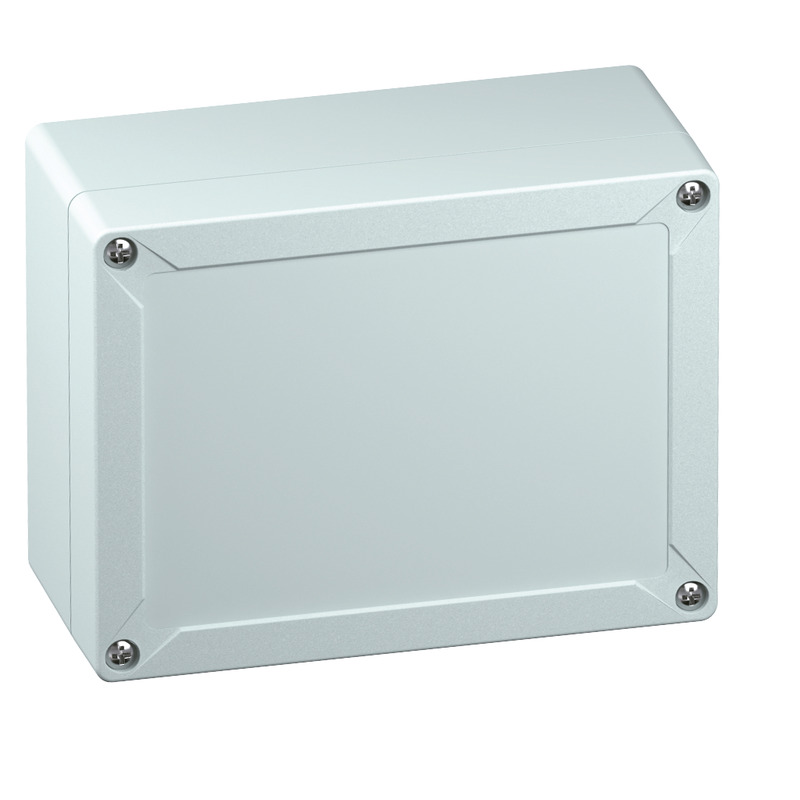

LeergehäuseTG PC 1612-9-o
