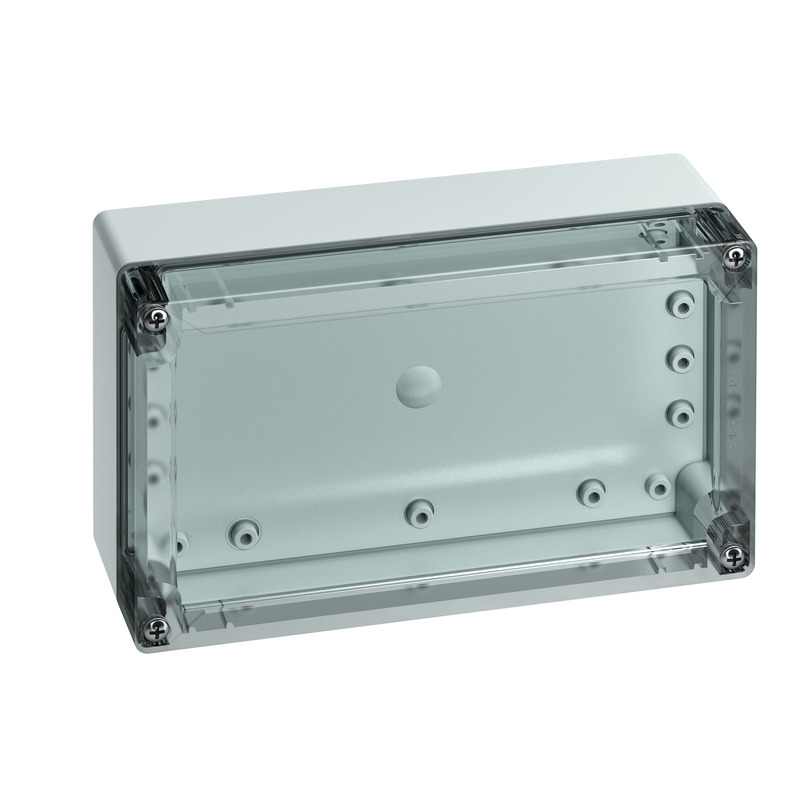

#20100801 | Maße: 202 x 122 x 75 mm
Leergehäuse
Leergehäuse, mit Schutzart IP66/IP67, Polycarbonat, zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich, mit Schnellverschluss
Kasten: Polycarbonat, grau, Deckel: Polycarbonat, transparent, glatte Seitenwände
Beigefügtes Zubehör:
Deckelverliersicherung, 4 Befestigungsschrauben für Zubehör
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP66/IP67 |
| UL Type Rating | 12 |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | transparent |
| Breite | 202 mm |
|---|---|
| Länge | 122 mm |
| Höhe | 75 mm |
| Gewicht | 0.4042 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK08 |
| Anreihbar | ja |
| Art des Oberteils | Deckel |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902814060 |
|---|---|
| ETIM Klasse | EC000261 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Edelstahl 1.4303 (V2A) |
| Prüfzeichen | UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| EAN / GTIN | 4013902314942 |
|---|---|
| Breite | 0.437 m |
| Gewicht | 5.2354 kg |
| Höhe | 0.212 m |
| VME Faktor | 12 St |
| Tiefe | 0.317 m |
| EAN / GTIN | 4013902314959 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 237.8868 kg |
| Höhe | 1.85 m |
| VME Faktor | 504 St |
| Tiefe | 1.2 m |
| EAN / GTIN | 4013902814060 |
|---|---|
| Breite | 0.202 m |
| Gewicht | 0.4042 kg |
| Höhe | 0.075 m |
| VME Faktor | 1 St |
| Tiefe | 0.122 m |
Ausschreibungstexte
(20100801.TXT 1.04 kB)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Mast-/Rohrbefestigungsset
MABF 100-2
Artikelnummer 89602101
für Leergehäuse TG 1212, TG 1612 (2 Sets notwendig). TG 2012 (2 Sets...
Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...
Außenbefestigungslaschens.
TG ABL
Artikelnummer 18200201
für alle TG Gehäuse, Set = 4 Stück
Außenbefestigungslaschen TG-Serie, Kunststoff, Set = 4 Stück
Innenscharnier-Set
TG ISS
Artikelnummer 18200101
für TG 1612, TG 2012, TG 2015, TG 2516, TG 3023
Innenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür, inkl. 2 Scharnieren,...
Plombierset
TG PST2
Artikelnummer 18200501
für TG PC 1612, TG PC 2012, TG PC 2015, TG PC 2516, TG PC 3023
Plombierset
Deckelverliersicherung
TG DVS-57
Artikelnummer 18200701
für TG 1612, TG 2012, TG 2015, TG 2516, TG 3023
Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück
Montageplatte
TG MPI-2012
Artikelnummer 18600801
für TG 2012
Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau

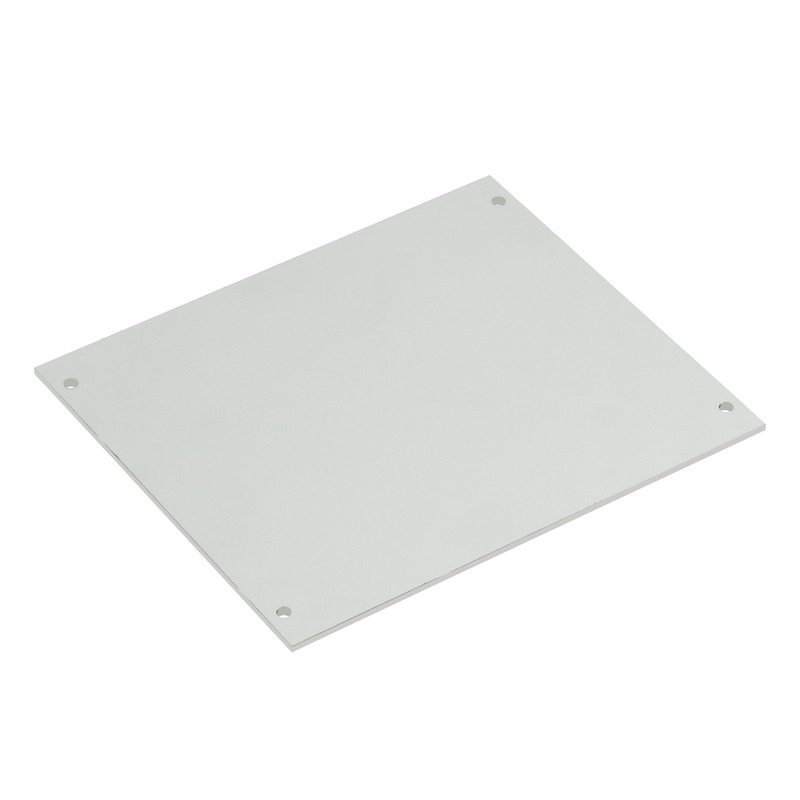

Montageplatte
TG MPS-2012
Artikelnummer 18700801
für TG 2012
Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm
Stufenbohrer
LFR
Artikelnummer 19599501
Durchgangsöffnung: M16-32, Bohrung: 16,5-32,5 mm
Lochfräser

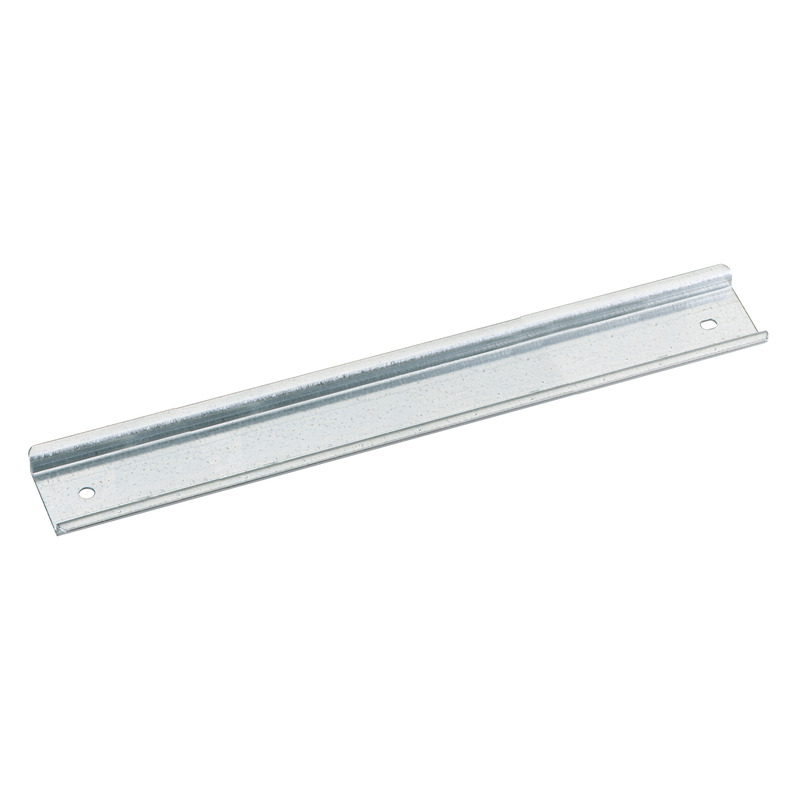

Normschiene
TS 15-184
Artikelnummer 19718601
für TG 2012, Länge 184 mm
Normschiene nach DIN EN 60715, 15 x 5 mm

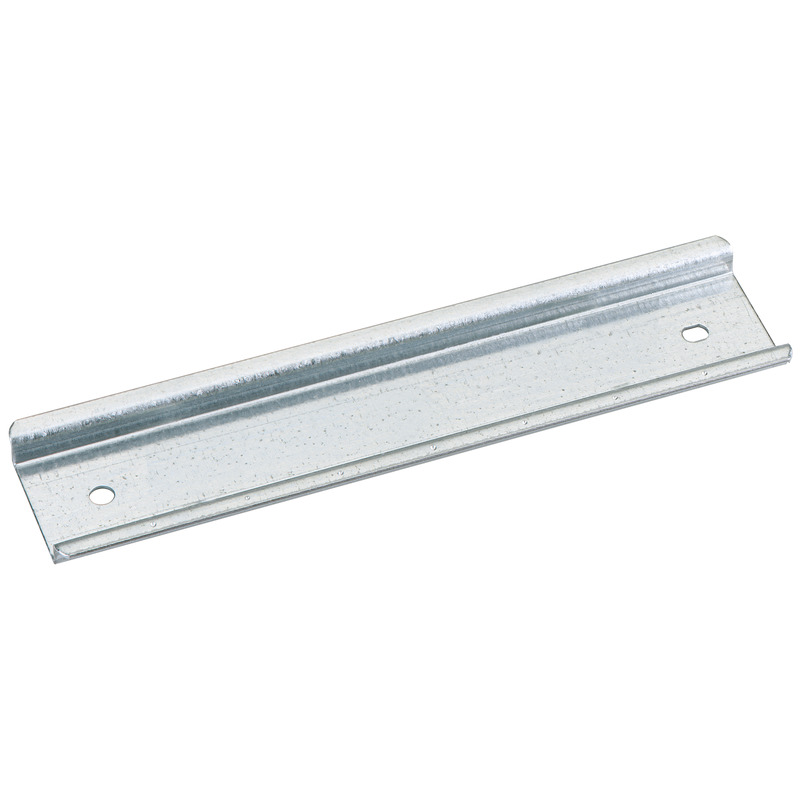

Normschiene
NS 35-184
Artikelnummer 19818601
für TG 2012, Länge 184 mm
Normschiene nach DIN EN 60715, 35 x 7,5 mm
Druckausgleichelement
DAE M12
Artikelnummer 26241201
M12 x 1,5 mm, Gewindelänge 10 mm
Druckausgleichselement mit luftdurchlässiger und wasserdichter Spezialmembranfolie zur Vermeidung...

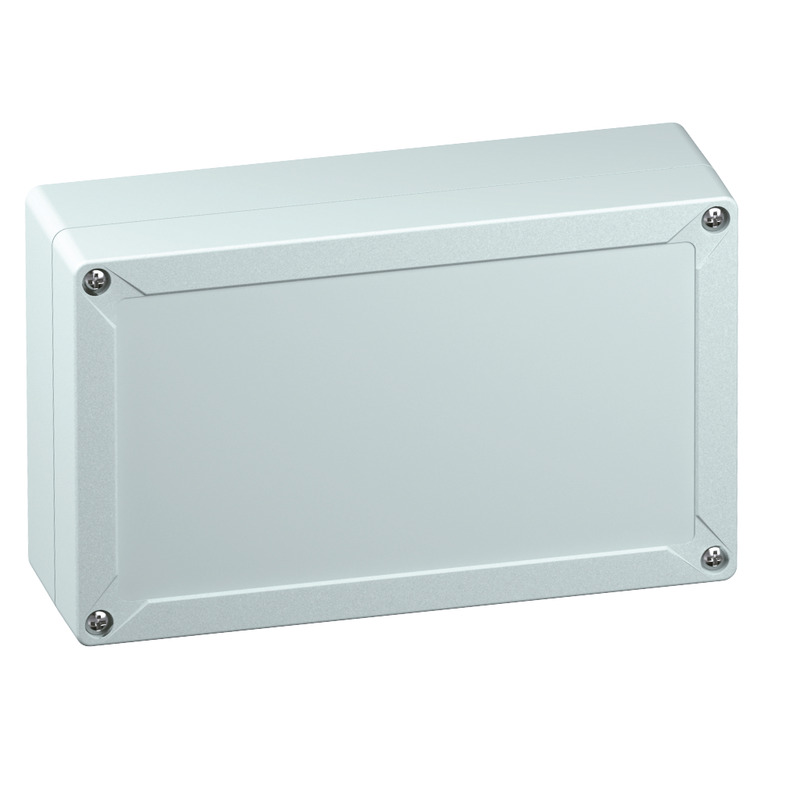

Leergehäuse
