#20150601 | Maße: 162 x 82 x 85 mm

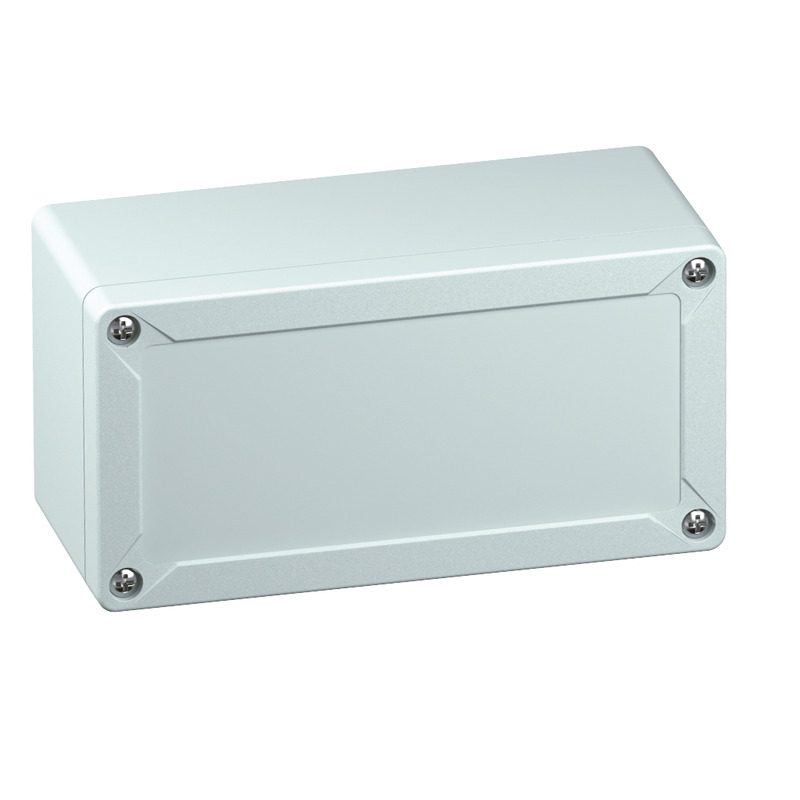

Leergehäuse

TG PC 1608-9-to

Leergehäuse, mit Schutzart IP66/IP67, Polycarbonat, zertifiziert durch UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG...

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Leergehäuse, mit Schutzart IP66/IP67, Polycarbonat, zertifiziert durch UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (Ammoniakbeständigkeit), U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich, mit Schnellverschluss

Kasten: Polycarbonat, grau, Deckel: Polycarbonat, transparent, glatte Seitenwände

Beigefügtes Zubehör:
Deckelverliersicherung, 4 Befestigungsschrauben für Zubehör

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP66/IP67
UL Type Rating	12

Farben

Farbe Unterteil	grau
Farbe Oberteil	transparent

Maße und Gewicht

Breite	162 mm
Länge	82 mm
Höhe	85 mm
Gewicht	0.29 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
Anreihbar	ja
Art des Oberteils	Deckel
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902813858
ETIM Klasse	EC000261
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat
Material Dichtung	Polyurethan
Material Deckelschraube	Edelstahl 1.4303 (V2A)

Zertifikate

Prüfzeichen	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Logistikdaten

Umkarton

EAN / GTIN	4013902314782
Breite	0.392 m
Gewicht	6.12 kg
Höhe	0.422 m
VME Faktor	20 St
Tiefe	0.19 m

Palette

EAN / GTIN	4013902314799
Breite	0.8 m
Gewicht	311.76 kg
Höhe	1.82 m
VME Faktor	960 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902813858
Breite	0.162 m
Gewicht	0.29 kg
Höhe	0.085 m
VME Faktor	1 St
Tiefe	0.082 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Zubehör

Mast-/RohrbefestigungssetMABF 65-2

Mast-/Rohrbefestigungsset

MABF 65-2

Artikelnummer 89601101

für Leergehäuse TK 77, TK 97, TG 88, TG 1208, TG 1608 (2 Sets...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

Außenbefestigungslaschens.TG ABL

Außenbefestigungslaschens.

TG ABL

Artikelnummer 18200201

für alle TG Gehäuse, Set = 4 Stück

Außenbefestigungslaschen TG-Serie, Kunststoff, Set = 4 Stück

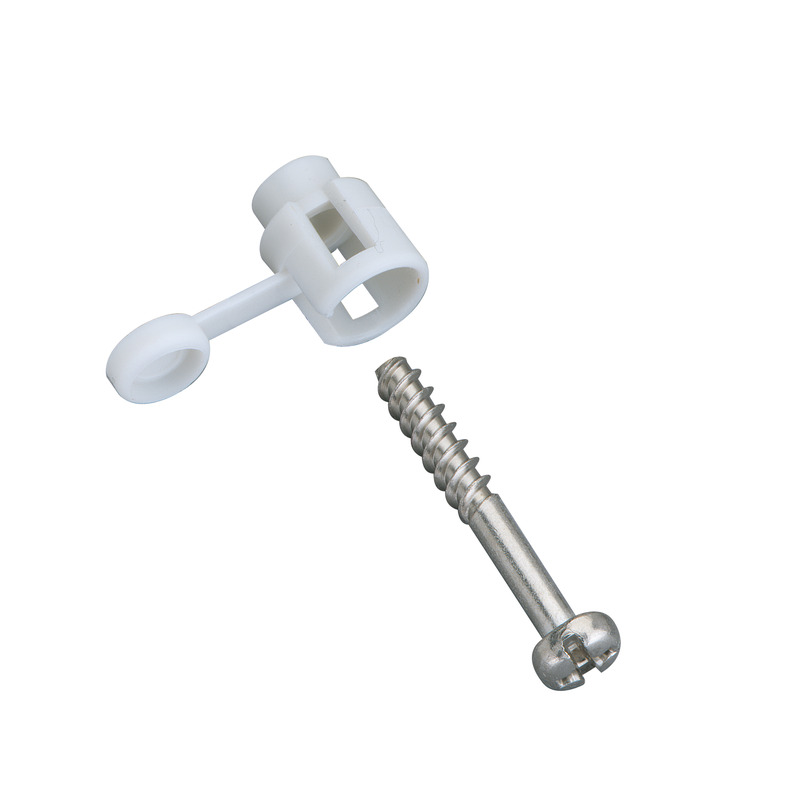

PlombiersetTG PST1

Plombierset

TG PST1

Artikelnummer 18200401

für TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Plombierset

DeckelverliersicherungTG DVS-42

Deckelverliersicherung

TG DVS-42

Artikelnummer 18200601

für TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück

MontageplatteTG MPI-1608

Montageplatte

TG MPI-1608

Artikelnummer 18600601

für TG 1608

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau

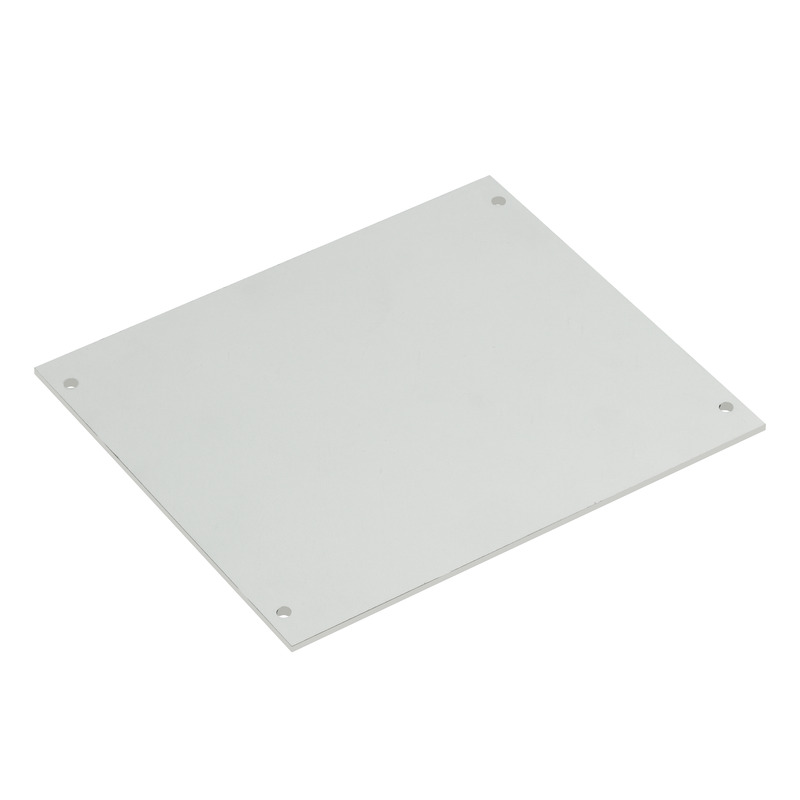

MontageplatteTG MPS-1608

Montageplatte

TG MPS-1608

Artikelnummer 18700601

für TG 1608

Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm

StufenbohrerLFR

Stufenbohrer

LFR

Artikelnummer 19599501

Durchgangsöffnung: M16-32, Bohrung: 16,5-32,5 mm

Lochfräser

NormschieneTS 15-144

Normschiene

TS 15-144

Artikelnummer 19714601

für TG 1608 und TG 1612, Länge 144 mm

Normschiene nach DIN EN 60715, 15 x 5 mm

NormschieneNS 35-144/2

Normschiene

NS 35-144/2

Artikelnummer 19814601

für TG 1608 und TG 1612, Länge 144 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm

DruckausgleichelementDAE M12

Druckausgleichelement

DAE M12

Artikelnummer 26241201

M12 x 1,5 mm, Gewindelänge 10 mm

Druckausgleichselement mit luftdurchlässiger und wasserdichter Spezialmembranfolie zur Vermeidung...

Verlustleistungsangaben in Watt

Download

Support & Experten

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Händler finden

Zuletzt angesehene Produkte

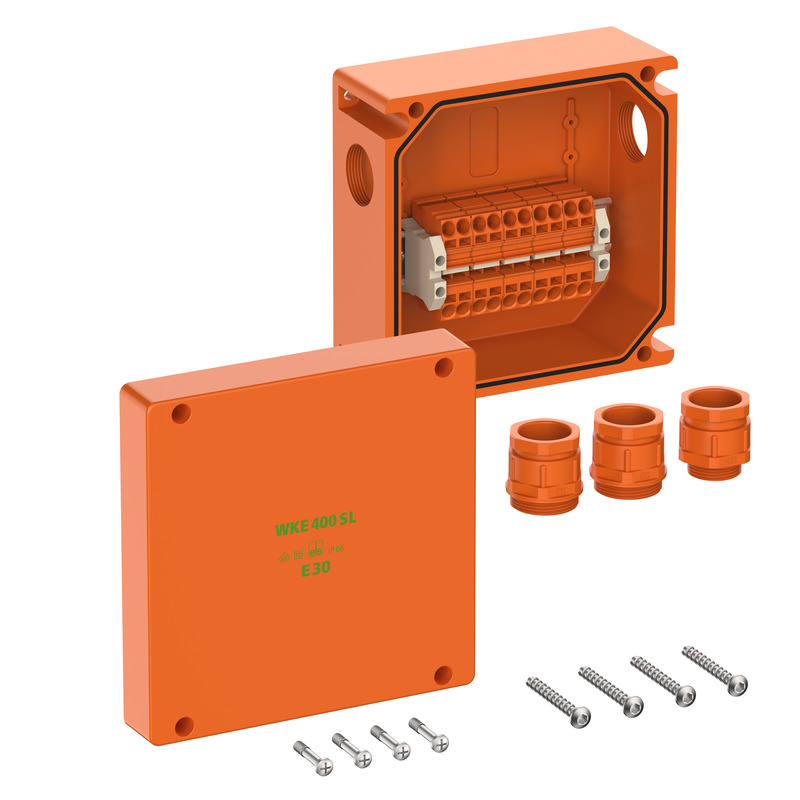

AbzweigkastenWKE 403 SL

Abzweigkasten

WKE 403 SL

Artikelnummer 86248301

orange, Abzweigkasten 5-polig, Klemmvermögen pro Pol 4 x 0,5 - 16 mm²

Abzweigkasten, mit Schutzart IP66, U_i=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE...

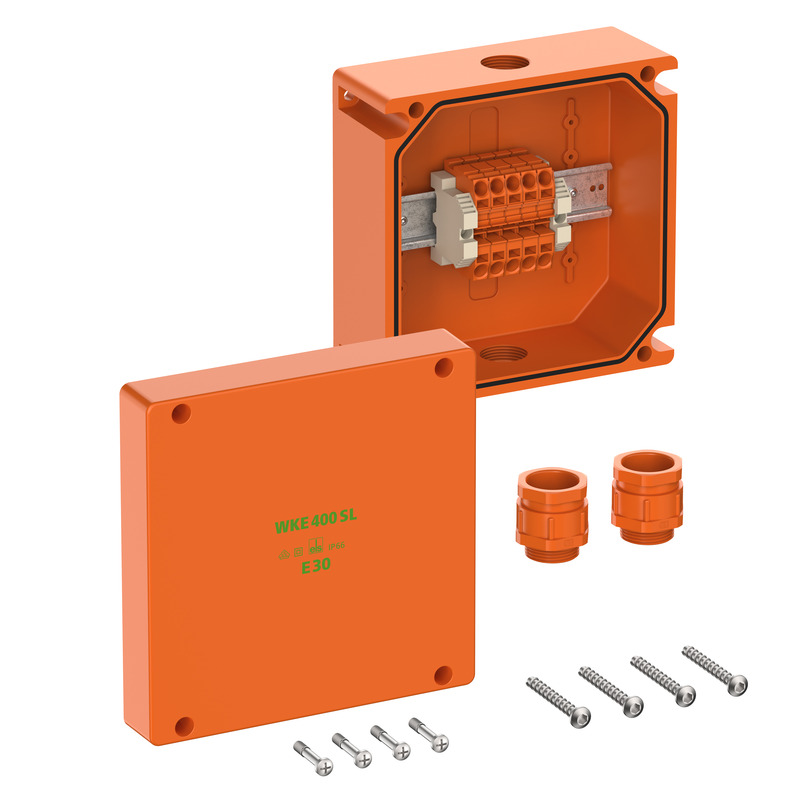

AbzweigkastenWKE 402 SL

Abzweigkasten

WKE 402 SL

Artikelnummer 86248201

orange, Verbindungskasten 5-polig, Klemmvermögen pro Pol...

Abzweigkasten, mit Schutzart IP66, U_i=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE...

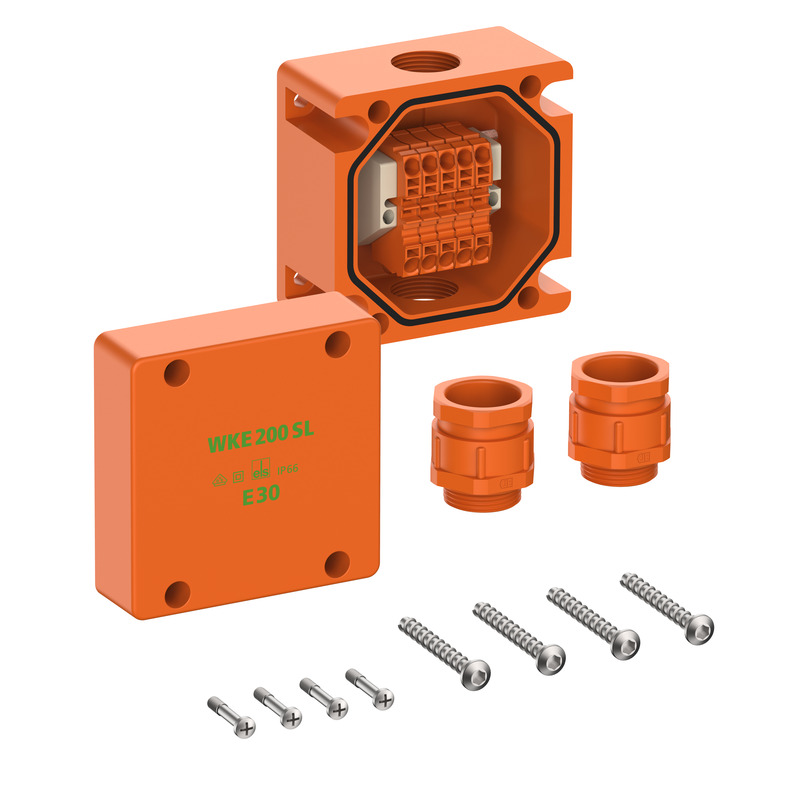

AbzweigkastenWKE 202 SL

Abzweigkasten

WKE 202 SL

Artikelnummer 86228201

orange, Verbindungskasten 5-polig, Klemmvermögen pro Pol...

Abzweigkasten, mit Schutzart IP66, U_i=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE...

KleinverteilerAK-F 28 Plus

Kleinverteiler

AK-F 28 Plus

Artikelnummer 73372801

mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne...

Kleinverteiler, mit Schutzart IP65, 2-reihig, 28 verfügbare Teilungseinheiten, Flansch-Type, mit...

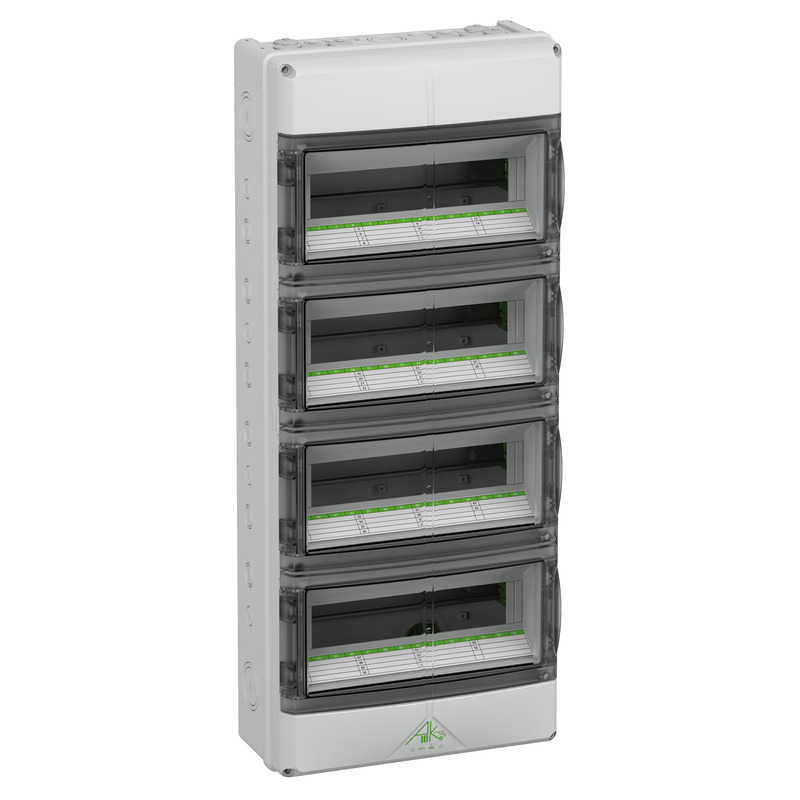

KleinverteilerAK 56

Kleinverteiler

AK 56

Artikelnummer 73345601

PE/N-Klemme, bestehend aus: PE-Klemmschiene mit 6 Schraubklemmen...

Kleinverteiler, mit Schutzart IP65, 4-reihig, 56 verfügbare Teilungseinheiten, mit integrierten...

TraggestellGEOS TGS 4050-3

Traggestell

GEOS TGS 4050-3

Artikelnummer 72006401

3-reihig, 18 Teilungseinheiten, Normschienen 35 x 7,5 mm, zur Montage...

Traggestell mit Normschienen Breite 35 mm, in den Höhen 7,5 und 15 mm, inkl. Befestigungsschrauben...

TraggestellGEOS TGS 3040-2

Traggestell

GEOS TGS 3040-2

Artikelnummer 72006201

2-reihig, 12 Teilungseinheiten, Normschienen 35 x 7,5 mm, zur Montage...

Traggestell mit Normschienen Breite 35 mm, in den Höhen 7,5 und 15 mm, inkl. Befestigungsschrauben...

TrennwandGEOS-L TW 30-18

Trennwand

GEOS-L TW 30-18

Artikelnummer 72103201

für GEOS-L 3030-18, GEOS-L 3040-18

Trennwand aus Isolierstoff für Leergehäuse inkl. Träger, zur Unterteilung der Gehäuse

DesignplatteGEOS DP-4050

Designplatte

GEOS DP-4050

Artikelnummer 72013201

für die rückseitige Abdeckung der Gehäuse GEOS 4050 bei Nutzung des...

Designplatte aus Edelstahl V2A, 1 Stück

Schraubschellen-SetSRS 150-210

Schraubschellen-Set

SRS 150-210

Artikelnummer 72004201

für Mastdurchmesser von 150 bis 210mm

Schraubschellen-Set aus Edelstahl V2A, in Verbindung mit Mastschellen-Set GEOS MSS, Set=2 Stück

Mastschellen-SetGEOS MSS-50

Mastschellen-Set

GEOS MSS-50

Artikelnummer 72005201

Montage an der 500mm-Gehäuseseite

Mastschellen-Set aus feuerverzinktem Stahl, Set=2 Stück

AußenbefestigungslascheGEOS ABL-10

Außenbefestigungslasche

GEOS ABL-10

Artikelnummer 72002001

Wandabstand 10 mm

Außenbefestigungslaschen-Set aus Kunststoff, Montage im Winkel 0°, 45° oder 90° möglich, schwarz,...

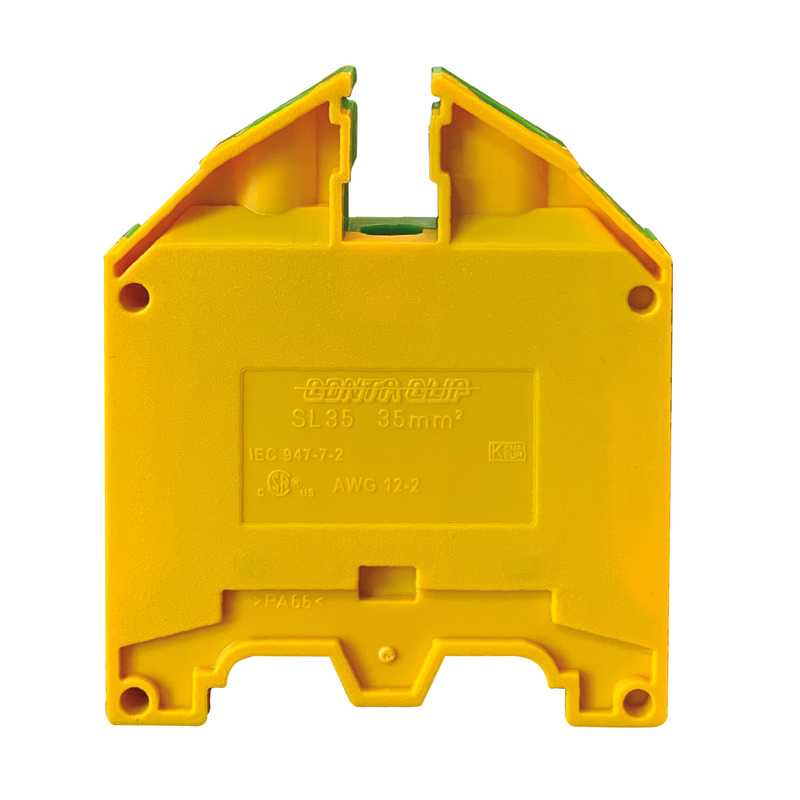

ReihenklemmeRKSL 35²

Reihenklemme

RKSL 35²

Artikelnummer 67235001

Schutzleiterklemme grün-gelb, Breite: 16mm

RK 16² Durchgangsklemme ür NS35, Anschlussquerschnitt starr/flexibel 2,5-50²/2,5-35²

ReihenklemmeRKSL 2,5²

Reihenklemme

RKSL 2,5²

Artikelnummer 67220001

Schutzleiterklemme grün-gelb, Breite: 6mm

RK 2,5² Durchgangsklemme für NS35, Anschlussquerschnitt starr/flexibel 0,2-4²/0,2-2,5²

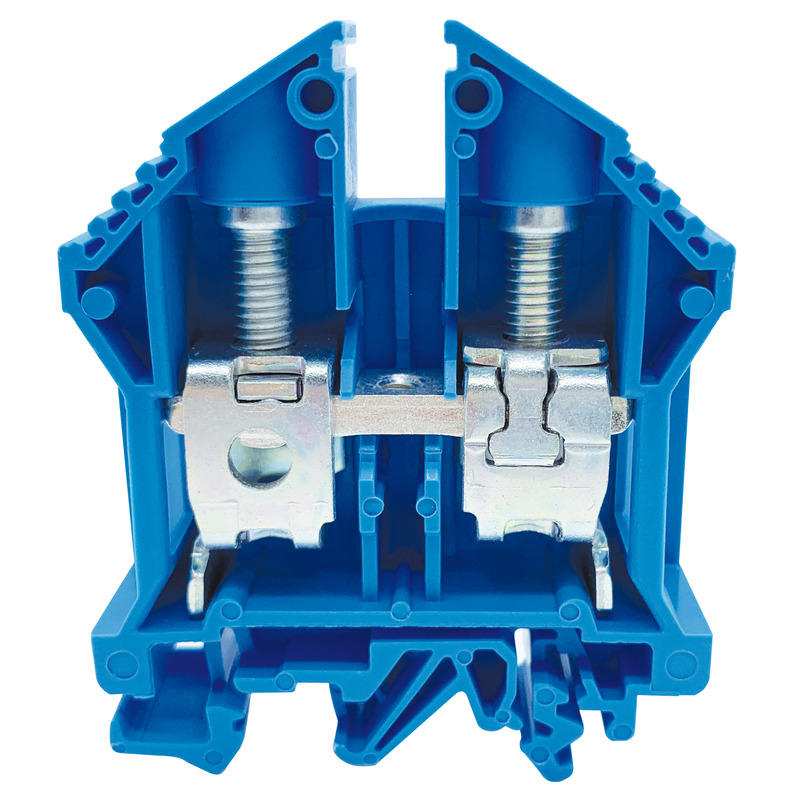

ReihenklemmeRK 35²/bl

Reihenklemme

RK 35²/bl

Artikelnummer 67135001

Normalklemme blau, Breite: 16mm

RK 16² Durchgangsklemme ür NS35, Anschlussquerschnitt starr/flexibel 2,5-50²/2,5-35²

ReihenklemmeRK 10²/bl

Reihenklemme

RK 10²/bl

Artikelnummer 67110001

Normalklemme blau, Breite: 8mm

RK 10² Durchgangsklemme für NS35, Anschlussquerschnitt starr/flexibel 0,2-10²/0,2-10²

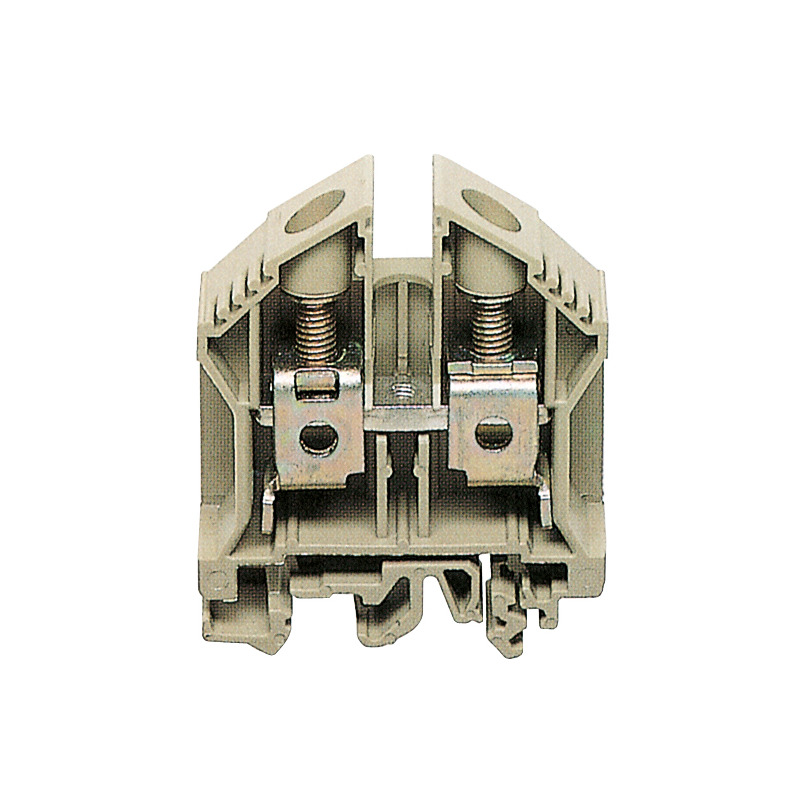

ReihenklemmeRK 35²

Reihenklemme

RK 35²

Artikelnummer 67035001

Normalklemme beige, Breite: 16mm

RK 16² Durchgangsklemme ür NS35, Anschlussquerschnitt starr/flexibel 2,5-50²/2,5-35²

ReihenklemmeRK 2,5²

Reihenklemme

RK 2,5²

Artikelnummer 67020001

Normalklemme beige, Breite: 5mm

RK 2,5² Durchgangsklemme für NS35, Anschlussquerschnitt starr/flexibel 0,2-4²/0,2-2,5²

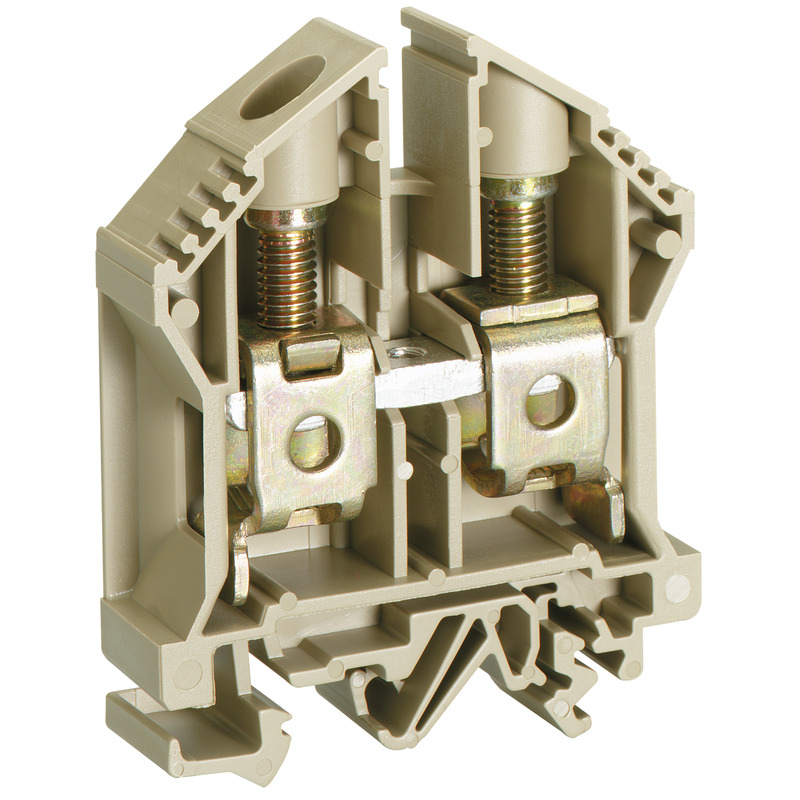

ReihenklemmeRK 16²

Reihenklemme

RK 16²

Artikelnummer 67016001

Normalklemme beige, Breite: 12mm

RK 16² Durchgangsklemme für NS35, Anschlussquerschnitt starr/flexibel 2,5-25²/2,5-16²

AbschlussplatteAP 5

Abschlussplatte

AP 5

Artikelnummer 66510501

für RKD 4², RKD 4² SV

Abdeckplatte

AbschlussplatteAP 35

Abschlussplatte

AP 35

Artikelnummer 66513501

für RK 35²

Abdeckplatte

AbschlussplatteAP 1

Abschlussplatte

AP 1

Artikelnummer 66510101

für RK 4²/15

Abdeckplatte

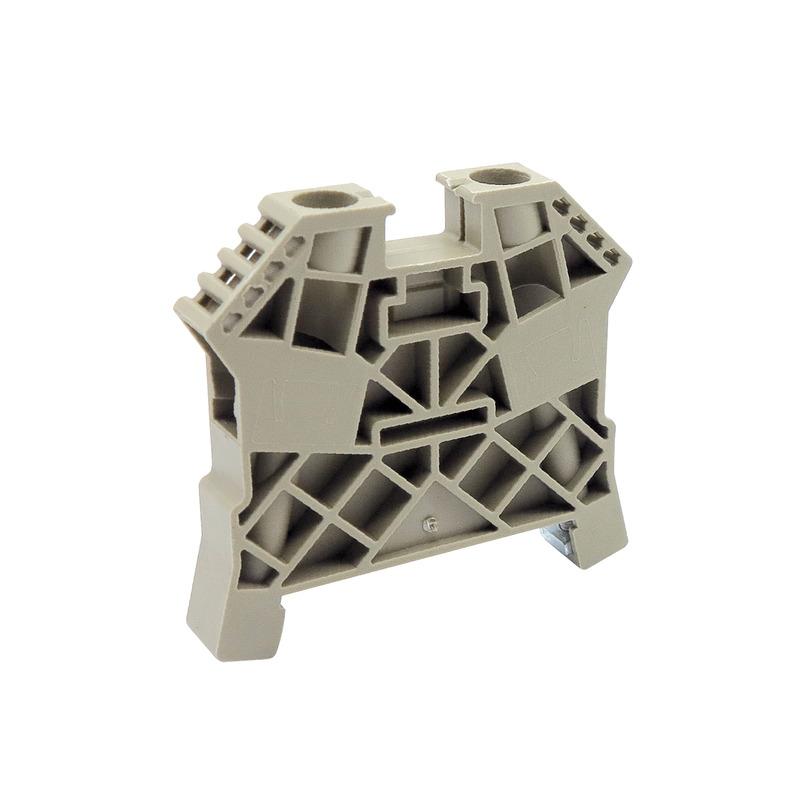

EndstützeES 16
