#74040101 | Maße: 300 x 150 x 132 mm

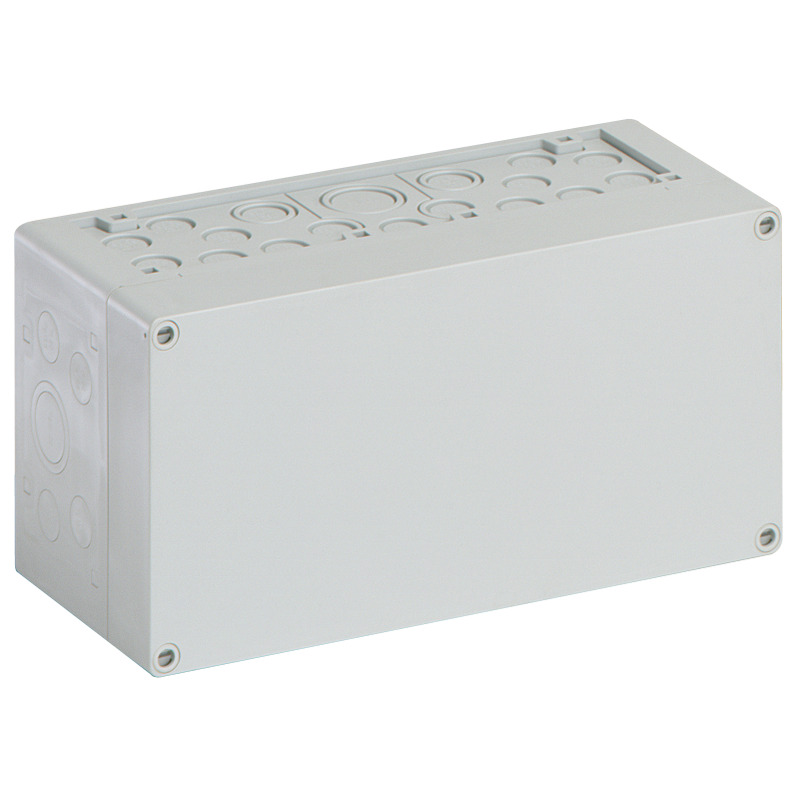

Leergehäuse

AKL 1-g

Leergehäuse, mit Schutzart IP65, Polystyrol, U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Leergehäuse, mit Schutzart IP65, Polystyrol, U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

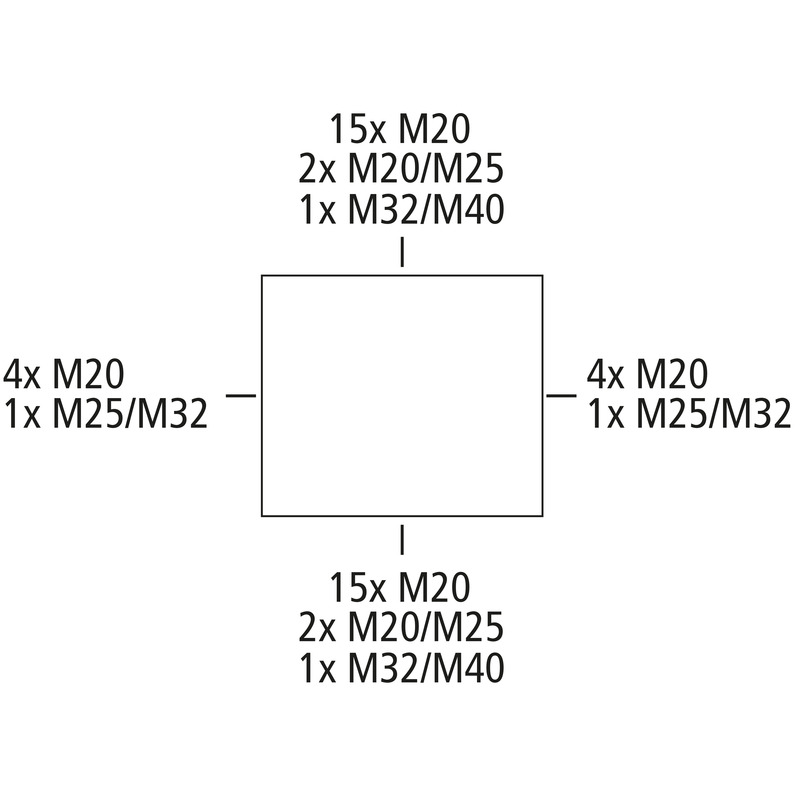

Kasten: Polystyrol, Deckel: Polystyrol, grau, Ausschlagmembranen, M20/M25/M32/M40, (46 seitlich)

Beigefügtes Zubehör:
10 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Doppelmembranstutzen M32 Dichtbereich 14 - 21 mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19 - 28 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Oberteil	grau

Maße und Gewicht

Breite	300 mm
Länge	150 mm
Höhe	132 mm
Gewicht	0.8132 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK07
plombierbar	ja
Anreihbar	ja
Art des Oberteils	Deckel
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C
Installationsort	Innenbereich

Vertriebsdaten

EAN	4013902071180
ETIM Klasse	EC000261
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polystyrol
Material Oberteil	Polystyrol
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN	4013902071180
Breite	0.318 m
Gewicht	1.0382 kg
Höhe	0.18 m
VME Faktor	1 St
Tiefe	0.158 m

Palette

EAN / GTIN	4013902305544
Breite	0.8 m
Gewicht	152.966 kg
Höhe	1.57 m
VME Faktor	130 St
Tiefe	1.2 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Zubehör

Außenscharnier-SetASS-gro

Außenscharnier-Set

ASS-gro

Artikelnummer 19000501

Außenscharnierset groß, ab TK PS/PC 1811 und ab AKL/AKi 1

Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...

KlappfensterKF 12

Klappfenster

KF 12

Artikelnummer 56741201

Klappfenster, zur Montage auf Gehäusedeckel, für max. 12 Teilungseinheiten à 17,5 mm, mit...

MontageplatteAK MPI 1

Montageplatte

AK MPI 1

Artikelnummer 79500101

AKL/AKi 1-4

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 4 mm, inkl. Befestigungsschrauben, grau

NormschieneNS35-216/3

Normschiene

NS35-216/3

Artikelnummer 79503001

universelle Bodenbefestigung, mit Befestigungsschrauben, Länge 216 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm

KlemmschieneAK N-SL

Klemmschiene

AK N-SL

Artikelnummer 79031801

einstufige N-Klemmschiene, mit 4 schraubbaren Klemmstellen 2,5 mm² -...

Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...

Belüftungselement AIRBEL Air active M40 12-1/gr neu

Belüftungselement AIR

BEL Air active M40 12-1/gr

Artikelnummer 26541101

12 V DC, Leistungsklasse 1, grau

Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...

Belüftungselement AIRBEL Air active M40 24-1/gr neu

Belüftungselement AIR

BEL Air active M40 24-1/gr

Artikelnummer 26541201

24 V DC, Leistungsklasse 1, grau

Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...
