#74290401 | Maße: 300 x 600 x 209 mm

Leergehäuse

AKL 4-gh

Leergehäuse, mit Schutzart IP65, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP65, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

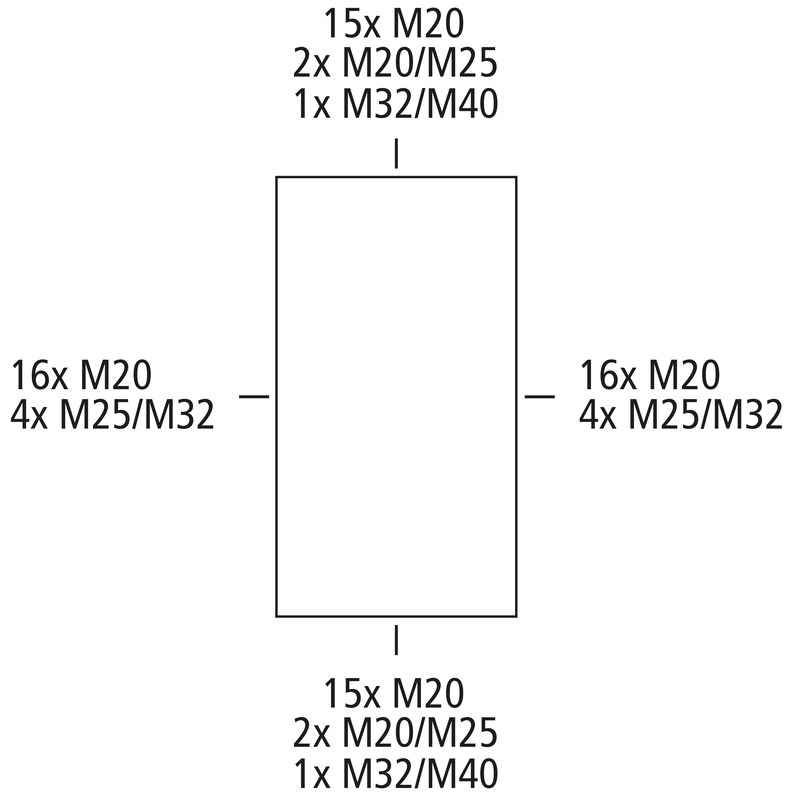

Kasten: Polystyrol, Deckel: Polystyrol, grau, Ausschlagmembranen, M20/M25/M32/M40, (76 seitlich)

Beigefügtes Zubehör:
10 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Doppelmembranstutzen M32 Dichtbereich 14 - 21 mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19 - 28 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Oberteil grau

Maße und Gewicht

Breite 300 mm
Länge 600 mm
Höhe 209 mm
Gewicht 2.95 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902071241
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902071241
Breite 0.318 m
Gewicht 3.635 kg
Höhe 0.63 m
VME Faktor 1 St
Tiefe 0.23 m

Palette

EAN / GTIN 4013902305780
Breite 0.8 m
Gewicht 108.875 kg
Höhe 1.955 m
VME Faktor 25 St
Tiefe 1.2 m
