#74790201 | Maße: 300 x 300 x 209 mm

Leergehäuse

AKi 2-th

Leergehäuse, mit Schutzart IP65, Polycarbonat, glasfaserverstärkt , U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem...

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Leergehäuse, mit Schutzart IP65, Polycarbonat, glasfaserverstärkt , U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

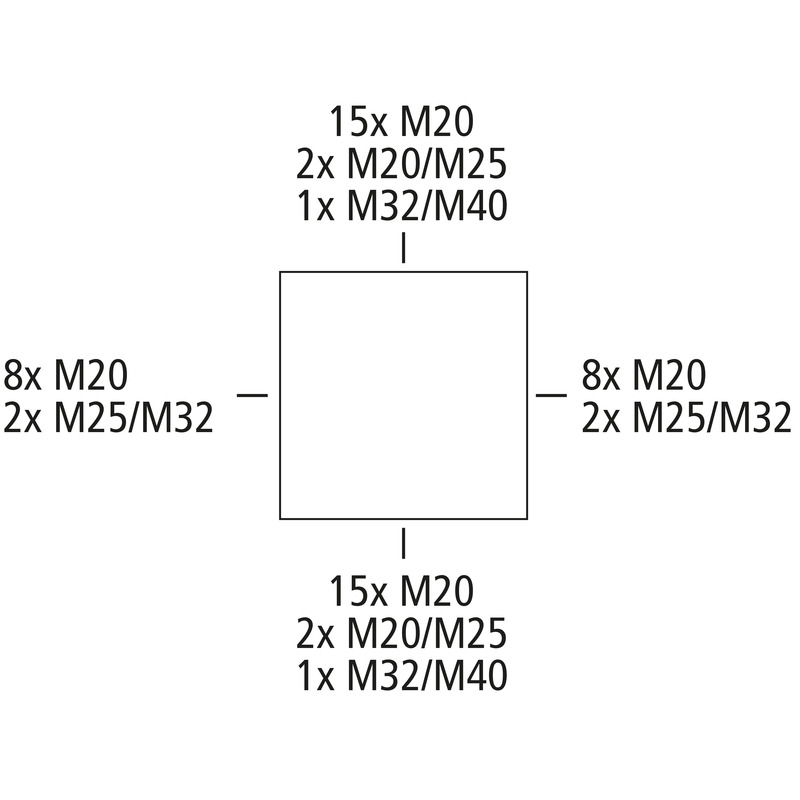

Kasten: Polycarbonat, glasfaserverstärkt , Deckel: Polycarbonat, transparent, Ausschlagmembranen, M20/M25/M32/M40, (56 seitlich)

Beigefügtes Zubehör:
10 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Doppelmembranstutzen M32 Dichtbereich 14 - 21 mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19 - 28 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Oberteil	transparent

Maße und Gewicht

Breite	300 mm
Länge	300 mm
Höhe	209 mm
Gewicht	1.935 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Anreihbar	ja
Art des Oberteils	Deckel
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902885107
ETIM Klasse	EC000261
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN	4013902885107
Breite	0.318 m
Gewicht	2.375 kg
Höhe	0.33 m
VME Faktor	1 St
Tiefe	0.23 m

Palette

EAN / GTIN	4013902305971
Breite	0.8 m
Gewicht	148.625 kg
Höhe	1.72 m
VME Faktor	55 St
Tiefe	1.2 m
