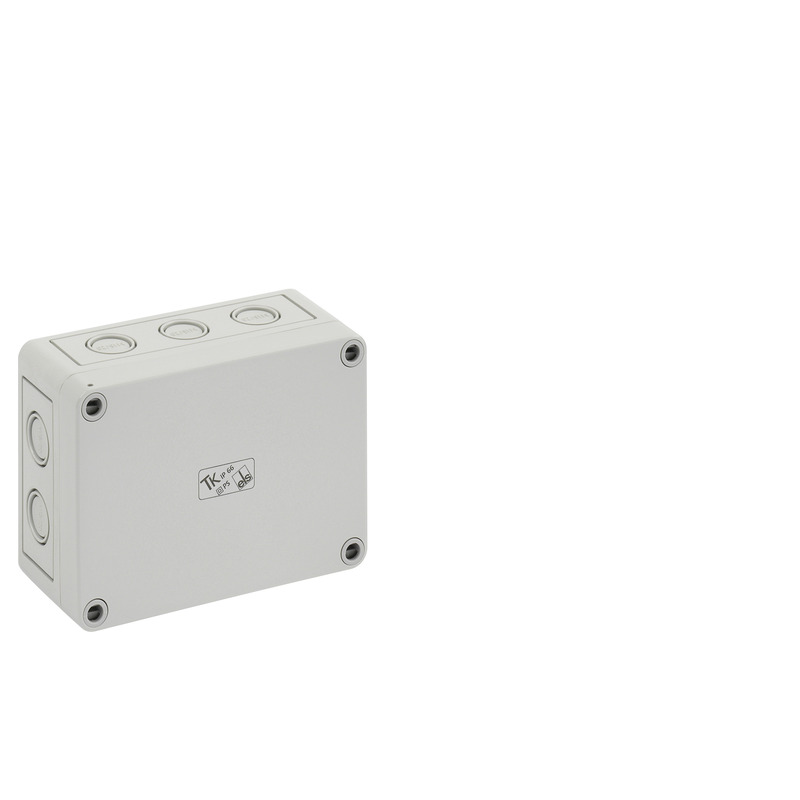

#10540901 | Maße: 130 x 94 x 57 mm

Leergehäuse

TK PS 1309-6-m

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

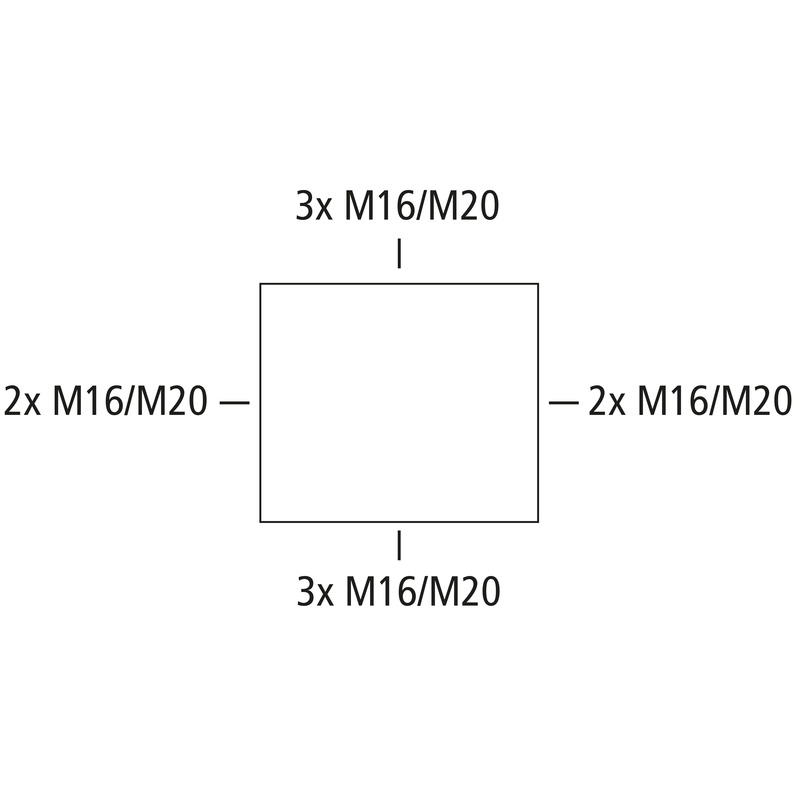

Kasten: Polystyrol, grau, Deckel: Polystyrol, grau, Ausschlagmembranen, M16/M20, (10 seitlich)

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66
belüftet nein
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 130 mm
Länge 94 mm
Höhe 57 mm
Gewicht 0.152 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante nein
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902861095
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Stück

EAN / GTIN 4013902861095
Breite 0.13 m
Gewicht 0.152 kg
Höhe 0.057 m
VME Faktor 1 St
Tiefe 0.094 m

Innenverpackung

EAN / GTIN 4013902628926
Breite 0.285 m
Gewicht 0.462 kg
Höhe 0.06 m
VME Faktor 3 St
Tiefe 0.13 m

Umkarton

EAN / GTIN 4013902319312
Breite 0.372 m
Gewicht 7 kg
Höhe 0.372 m
VME Faktor 42 St
Tiefe 0.262 m

Palette

EAN / GTIN 4013902319305
Breite 0.8 m
Gewicht 276.1999 kg
Höhe 1.65 m
VME Faktor 1512 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Zubehör

Mast-/RohrbefestigungssetMABF 65-1
Mast-/Rohrbefestigungsset - MABF 65-1

Mast-/Rohrbefestigungsset

MABF 65-1

Artikelnummer 89601001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025, Abox...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

AußenbefestigungslaschensetTK ABL
Außenbefestigungslaschenset - TK ABL

Außenbefestigungslaschenset

TK ABL

Artikelnummer 19400101

Set = 4 Stück

Außenbefestigungslaschen-Set aus Kunststoff, für alle TK PS/PC-, RK-Gehäuse, ab TK PS/PC 77

Außenscharnier-SetASS-kl
Außenscharnier-Set - ASS-kl

Außenscharnier-Set

ASS-kl

Artikelnummer 19000201

Aussenscharnierset klein, TK PS/PC 77 bis TK PS/PC 1809

Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...

HandbetätigungsaufsatzHBA
Handbetätigungsaufsatz - HBA

Handbetätigungsaufsatz

HBA

Artikelnummer 19000101

Set = 4 Stück

Handbetätigungsaufsatz aus Kunststoff, zum Aufrasten auf die Standard-Deckelschraube, ab TK PS/PC 77...

DistanzhaltersetTK DST
Distanzhalterset - TK DST

Distanzhalterset

TK DST

Artikelnummer 19410001

grau, Set = 4 Stück

Distanzhalter-Set zum Erstellen eines Abstandes zwischen Gehäuseboden und Leiter- bzw....

MontageplatteTK MPI-1309
Montageplatte - TK MPI-1309

Montageplatte

TK MPI-1309

Artikelnummer 19500901

TK PS / TK PC 1309

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, inkl. Befestigungsschrauben und...

TrennwandTK TW-n
Trennwand - TK TW-n

Trennwand

TK TW-n

Artikelnummer 19600901

für TK PS/PC 1309-6 und TK PS/PC 1809-6

Trennwand aus Isolierstoff inkl. Träger, geeignet zur Trennung von zwei Stromkreisen

TrennwandTK TW-h
Trennwand - TK TW-h

Trennwand

TK TW-h

Artikelnummer 19690901

für TK PS/PC 1309-8 und TK PS/PC 1809-8

Trennwand aus Isolierstoff inkl. Träger, geeignet zur Trennung von zwei Stromkreisen

NormschieneTS 15-111
Normschiene - TS 15-111

Normschiene

TS 15-111

Artikelnummer 19711101

für TK 1309, TK 1313, Länge 111 mm

Normschiene nach DIN EN 60715, 15 x 5mm,  inkl. Befestigungsschrauben

NormschieneNS 35-81
Normschiene - NS 35-81

Normschiene

NS 35-81

Artikelnummer 19808101

für TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 und Abox/Abox-i 060...

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

NormschieneNS 35-106
Normschiene - NS 35-106

Normschiene

NS 35-106

Artikelnummer 19810601

für TK 1309, TK 1313 und Abox/Abox-i 100 (bis 2023), Länge 106 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

KabeltrassenbefestigungKTB 1-100 neu
Kabeltrassenbefestigung - KTB 1-100

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

Ähnliche Produkte

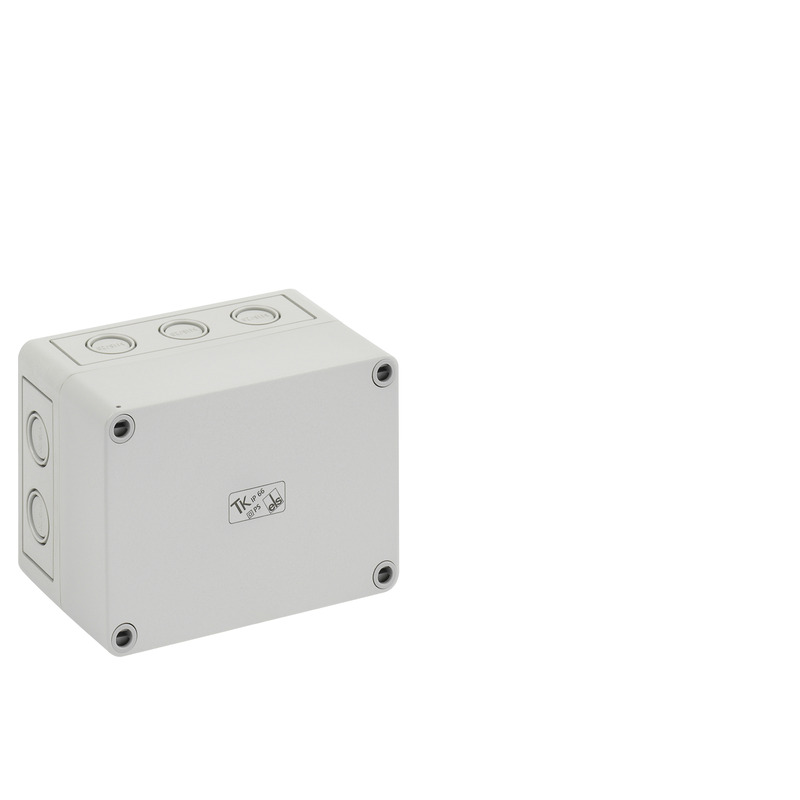

LeergehäuseTK PS 1309-8-m
Leergehäuse - TK PS 1309-8-m

Leergehäuse

TK PS 1309-8-m

Artikelnummer 10590901

Kasten: Polystyrol, grau, Deckel: Polystyrol, grau,...

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende...

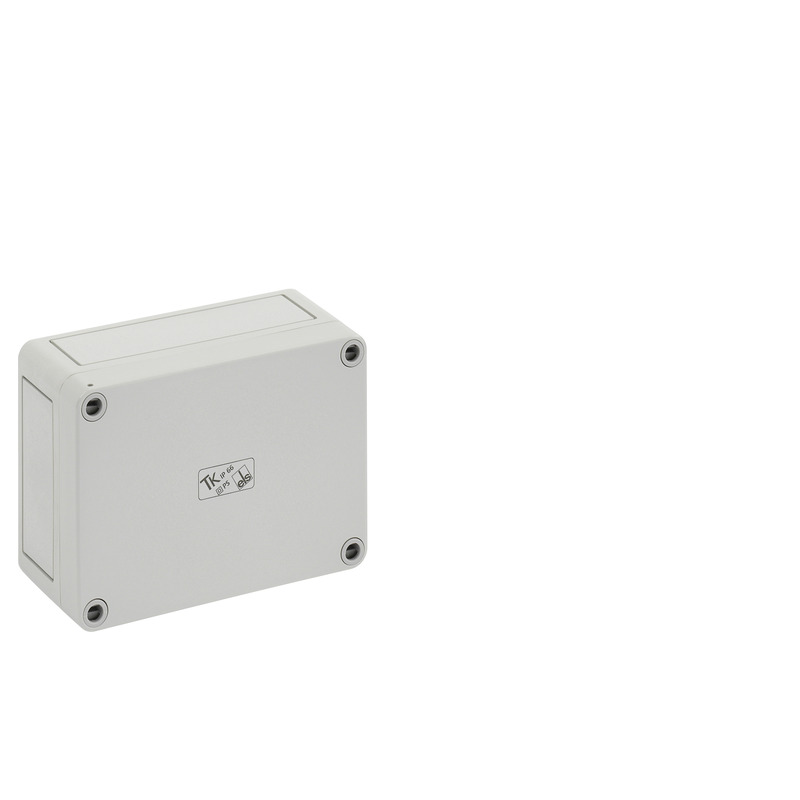

LeergehäuseTK PS 1309-6-o
Leergehäuse - TK PS 1309-6-o

Leergehäuse

TK PS 1309-6-o

Artikelnummer 11040901

Kasten: Polystyrol, grau, Deckel: Polystyrol, grau, glatte Seitenwände

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende...

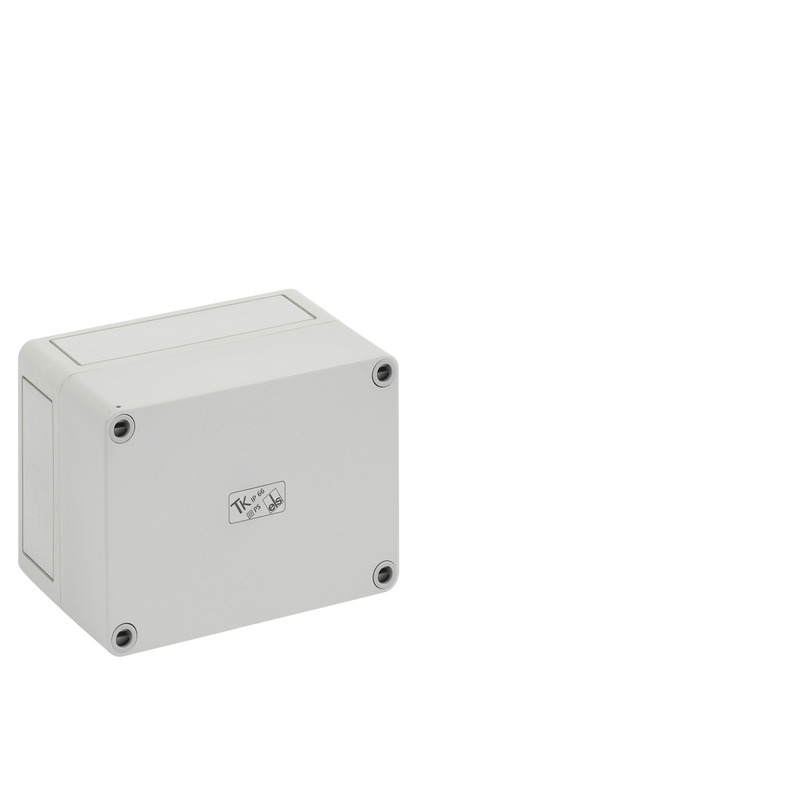

LeergehäuseTK PS 1309-8-o
Leergehäuse - TK PS 1309-8-o

Leergehäuse

TK PS 1309-8-o

Artikelnummer 11090901

Kasten: Polystyrol, grau, Deckel: Polystyrol, grau, glatte Seitenwände

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende...

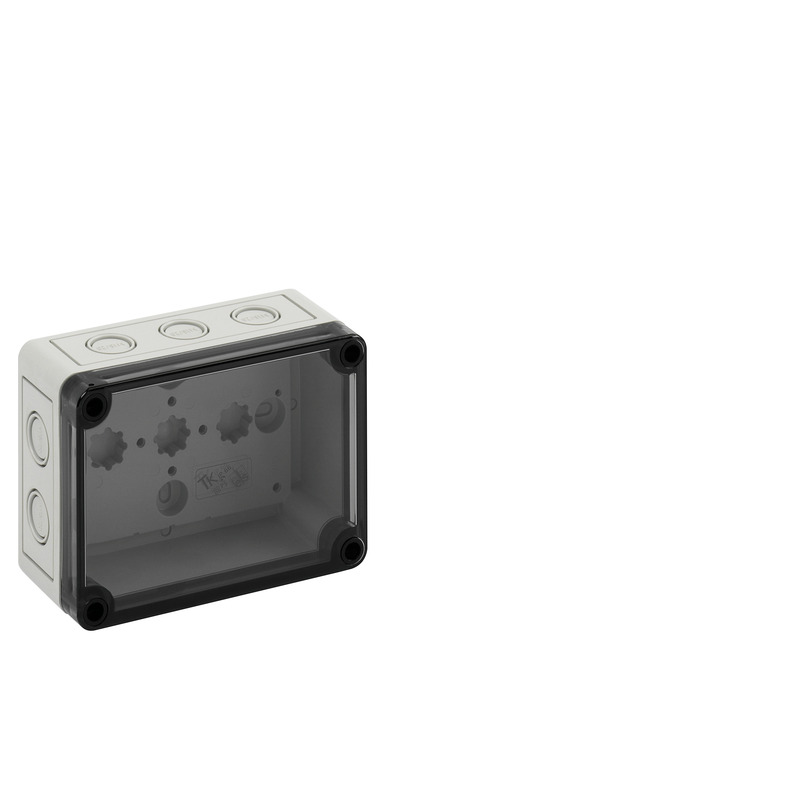

LeergehäuseTK PS 1309-6-tm
Leergehäuse - TK PS 1309-6-tm

Leergehäuse

TK PS 1309-6-tm

Artikelnummer 10600901

Kasten: Polystyrol, grau, Deckel: Polycarbonat, transparent,...

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende...

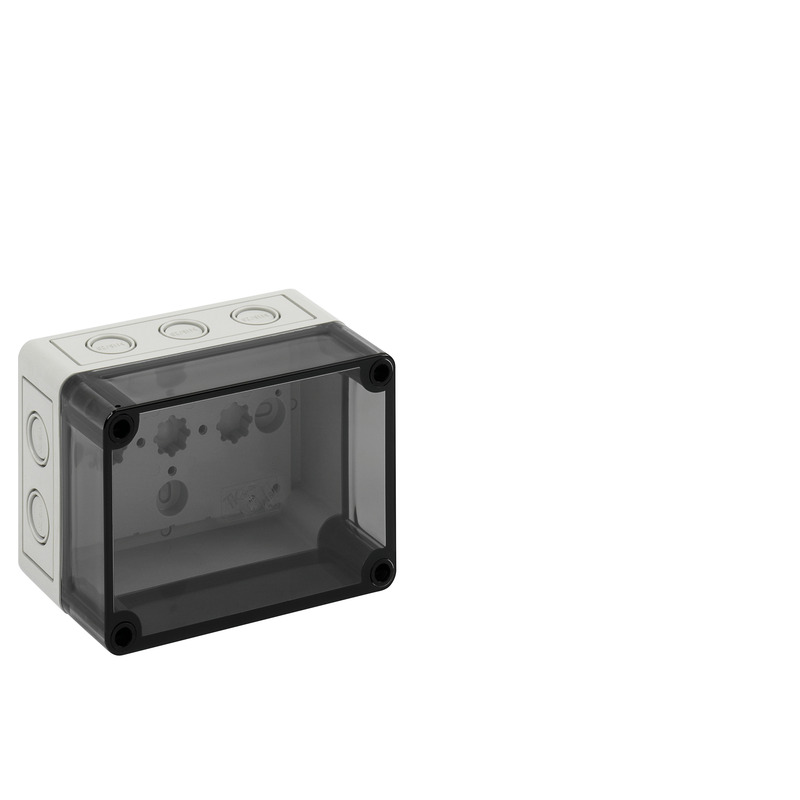

LeergehäuseTK PS 1309-8-tm
Leergehäuse - TK PS 1309-8-tm

Leergehäuse

TK PS 1309-8-tm

Artikelnummer 10650901

Kasten: Polystyrol, grau, Deckel: Polycarbonat, transparent,...

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende...

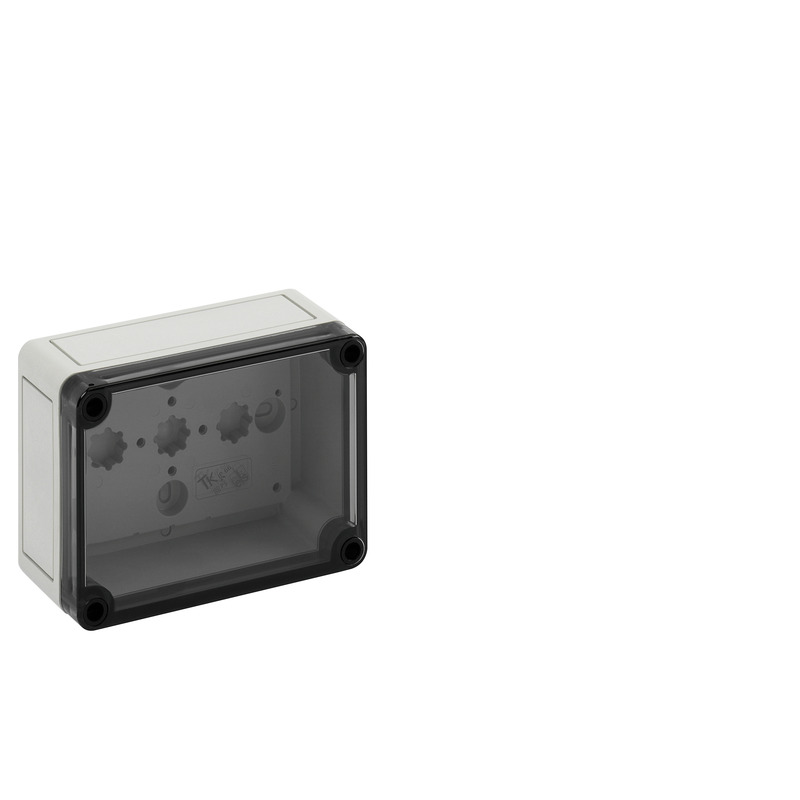

LeergehäuseTK PS 1309-6-to
