#10591501 | Maße: 180 x 130 x 84 mm

Leergehäuse

TK PS 1813-8f-m

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

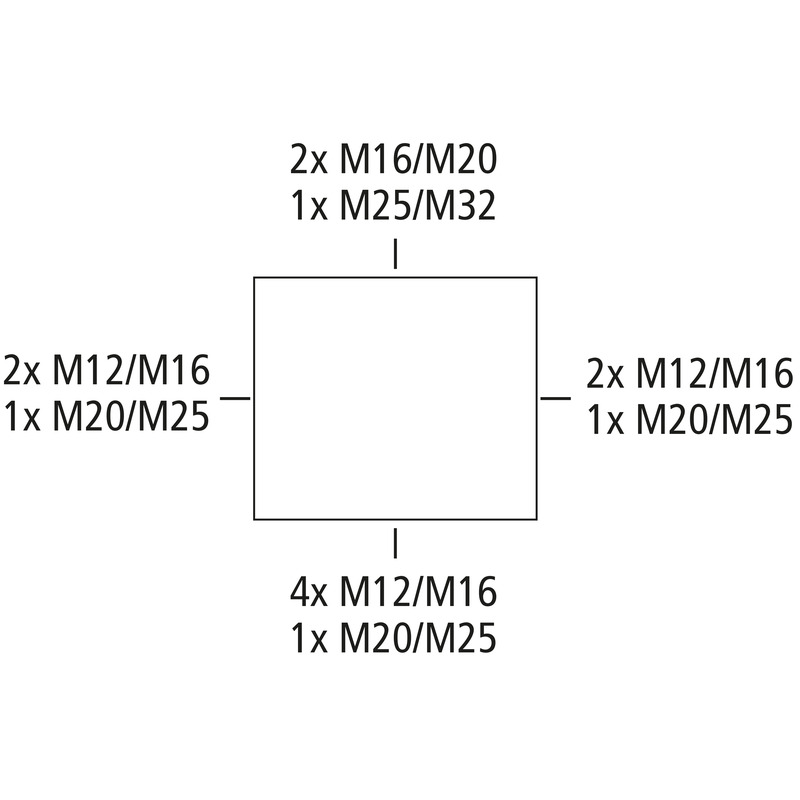

Kasten: Polystyrol, grau, Deckel: Polystyrol, grau, Ausschlagmembranen, M12/M16/M20/M25/M32, (14 seitlich)

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66
belüftet nein
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 180 mm
Länge 130 mm
Höhe 84 mm
Gewicht 0.355 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante nein
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902310210
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902326198
Breite 0.372 m
Gewicht 5.68 kg
Höhe 0.372 m
VME Faktor 16 St
Tiefe 0.262 m

Palette

EAN / GTIN 4013902326204
Breite 0.8 m
Gewicht 240.52 kg
Höhe 1.65 m
VME Faktor 576 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902310210
Breite 0.18 m
Gewicht 0.355 kg
Höhe 0.084 m
VME Faktor 1 St
Tiefe 0.13 m
