#10651201 | Maße: 361 x 254 x 165 mm

Leergehäuse

TK PS 3625-16-tm

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

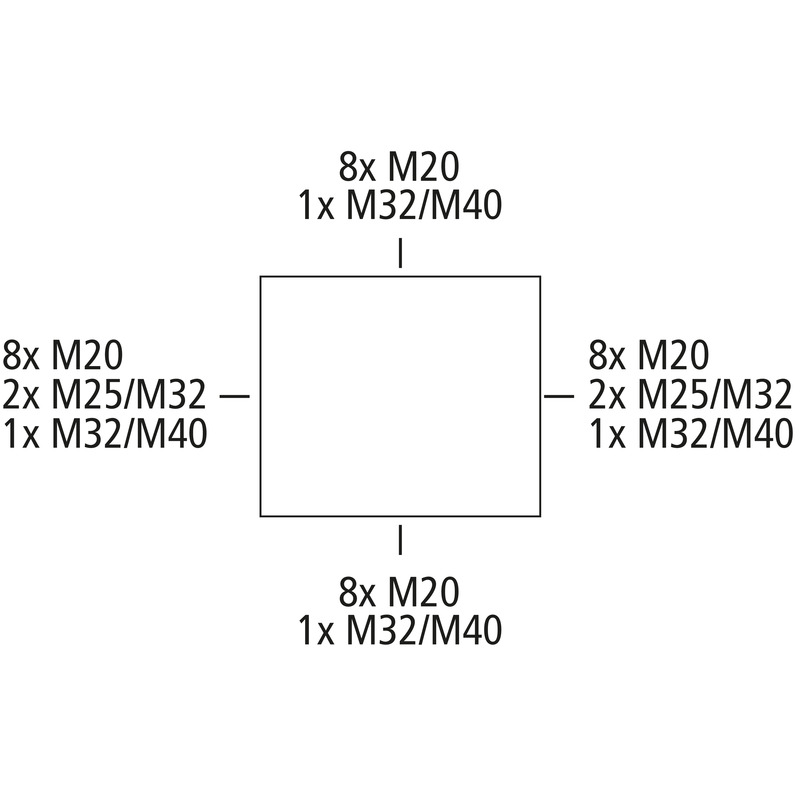

Kasten: Polystyrol, grau, Deckel: Polycarbonat, transparent, Ausschlagmembranen, M20/M25/M32/M40, (42 seitlich)

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66
belüftet nein
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 361 mm
Länge 254 mm
Höhe 165 mm
Gewicht 1.53 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante nein
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902861569
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902326273
Breite 0.372 m
Gewicht 3.45 kg
Höhe 0.372 m
VME Faktor 2 St
Tiefe 0.262 m

Palette

EAN / GTIN 4013902326280
Breite 0.8 m
Gewicht 142.2 kg
Höhe 1.65 m
VME Faktor 72 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902861569
Breite 0.361 m
Gewicht 1.53 kg
Höhe 0.165 m
VME Faktor 1 St
Tiefe 0.254 m
