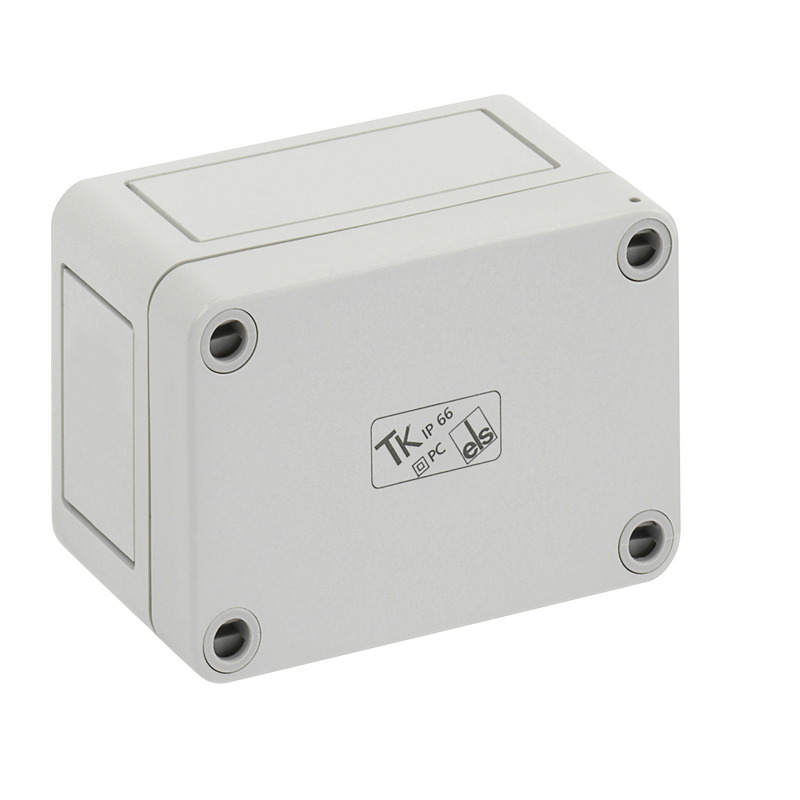

TK PC 97-6-o

#12040201 | Maße: 94 x 65 x 57 mm

Leergehäuse

TK PC 97-6-o

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG...

mehr lesen
Individualisieren
Artikel merken

Beschreibung

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat, glasfaserverstärkt, grau, glatte Seitenwände

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66
UL Type Rating 4X, 12/12K

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 94 mm
Länge 65 mm
Höhe 57 mm
Gewicht 0.124 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902151110
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Zertifikate

Prüfzeichen UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Umkarton

EAN / GTIN 4013902385416
Breite 0.357 m
Gewicht 3.315 kg
Höhe 0.127 m
VME Faktor 25 St
Tiefe 0.257 m

Palette

EAN / GTIN 4013902385423
Breite 0.8 m
Gewicht 380.02 kg
Höhe 1.67 m
VME Faktor 2700 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902151110
Breite 0.094 m
Gewicht 0.124 kg
Höhe 0.057 m
VME Faktor 1 St
Tiefe 0.065 m

Downloads

Datenblatt Download

Datenblatt Download (12040201.pdf)

Maßblatt

Maßzeichnung dxf (527 KB)

Maßzeichnung dwg (107 KB)

Maßzeichnung jpg (1 MB)

Maßzeichnung pdf (132 KB)

Zertifikat

CE Erklärung DE/EN/PL pdf (139 KB)

UKCA Erklärung EN pdf (165 KB)

DLG Zulassung EN pdf (2 MB)

CE Erklärung DE/EN/FR pdf (136 KB)

DNV Zertifikat EN pdf (198 KB)

DLG Zulassung DE pdf (2 MB)

UL Zertifikat (UL50/UL50E) EN pdf (308 KB)

Planungsdaten

Ausschreibungstexte

Zubehör

Mast-/RohrbefestigungssetMABF 65-2
Mast-/Rohrbefestigungsset - MABF 65-2

Mast-/Rohrbefestigungsset

MABF 65-2

Artikelnummer 89601101

für Leergehäuse TK 77, TK 97, TG 88, TG 1208, TG 1608 (2 Sets...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

AußenbefestigungslaschensetTK ABL
Außenbefestigungslaschenset - TK ABL

Außenbefestigungslaschenset

TK ABL

Artikelnummer 19400101

Set = 4 Stück

Außenbefestigungslaschen-Set aus Kunststoff, für alle TK PS/PC-, RK-Gehäuse, ab TK PS/PC 77

Außenscharnier-SetASS-kl
Außenscharnier-Set - ASS-kl

Außenscharnier-Set

ASS-kl

Artikelnummer 19000201

Aussenscharnierset klein, TK PS/PC 77 bis TK PS/PC 1809

Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...

HandbetätigungsaufsatzHBA
Handbetätigungsaufsatz - HBA

Handbetätigungsaufsatz

HBA

Artikelnummer 19000101

Set = 4 Stück

Handbetätigungsaufsatz aus Kunststoff, zum Aufrasten auf die Standard-Deckelschraube, ab TK PS/PC 77...

DistanzhaltersetTK DST
Distanzhalterset - TK DST

Distanzhalterset

TK DST

Artikelnummer 19410001

grau, Set = 4 Stück

Distanzhalter-Set zum Erstellen eines Abstandes zwischen Gehäuseboden und Leiter- bzw....

MontageplatteTK MPI-97
Montageplatte - TK MPI-97

Montageplatte

TK MPI-97

Artikelnummer 19500201

TK PS / TK PC 97

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, inkl. Befestigungsschrauben und...

NormschieneTS 15-49,5
Normschiene - TS 15-49,5

Normschiene

TS 15-49,5

Artikelnummer 19704901

für TK 77, TK 97, Länge 49,5 mm

Normschiene nach DIN EN 60715, 15 x 5mm,  inkl. Befestigungsschrauben

KabeltrassenbefestigungKTB 1-100 neu
Kabeltrassenbefestigung - KTB 1-100

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

Ähnliche Produkte

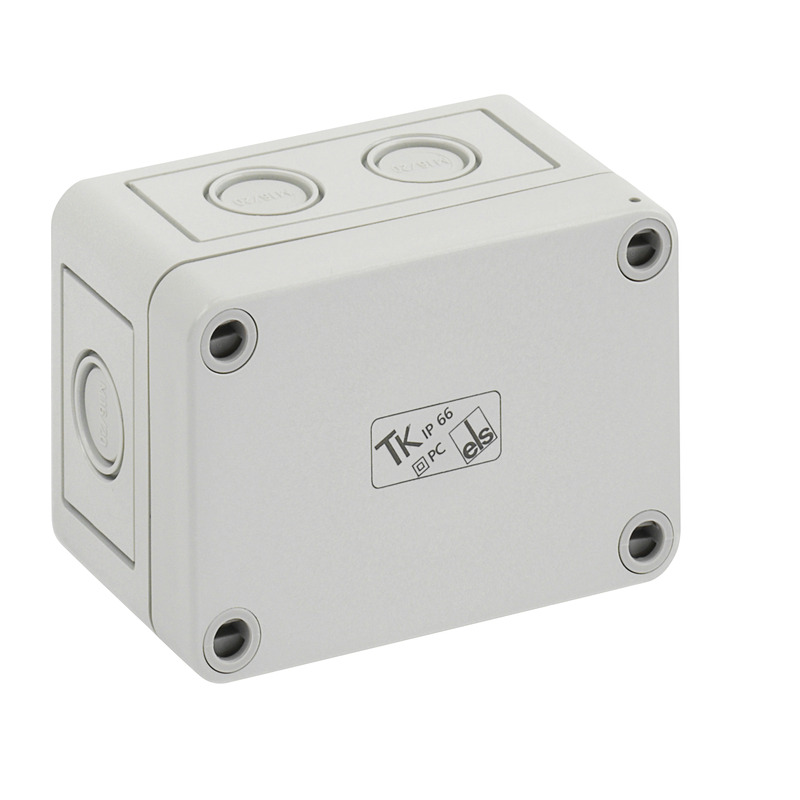

LeergehäuseTK PC 97-6-m
Leergehäuse - TK PC 97-6-m

Leergehäuse

TK PC 97-6-m

Artikelnummer 12740201

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 508 &...

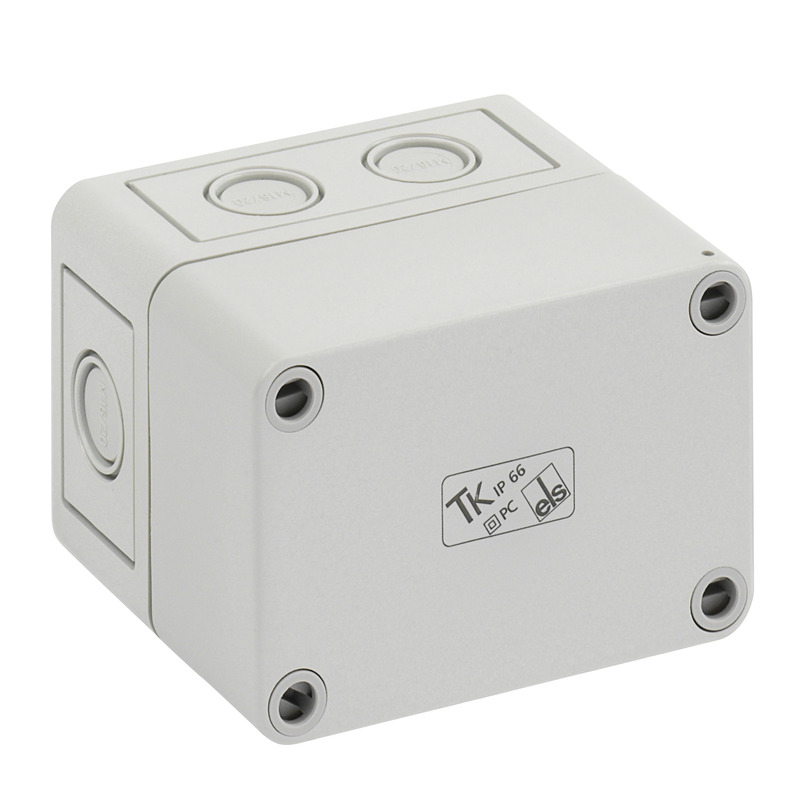

LeergehäuseTK PC 97-8-m
Leergehäuse - TK PC 97-8-m

Leergehäuse

TK PC 97-8-m

Artikelnummer 12790201

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 508 &...

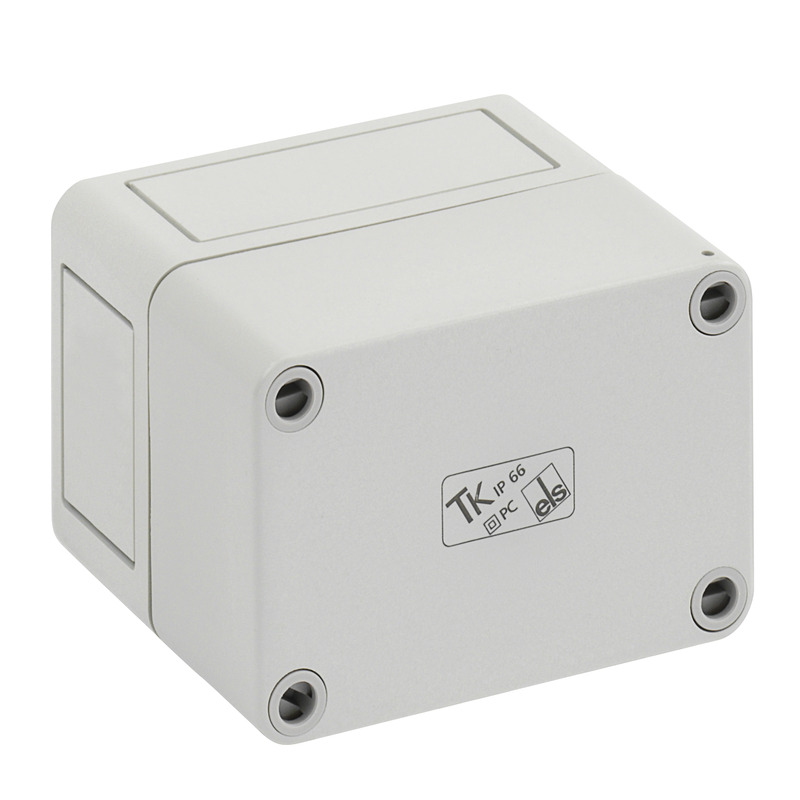

LeergehäuseTK PC 97-8-o
Leergehäuse - TK PC 97-8-o

Leergehäuse

TK PC 97-8-o

Artikelnummer 12090201

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 508 &...

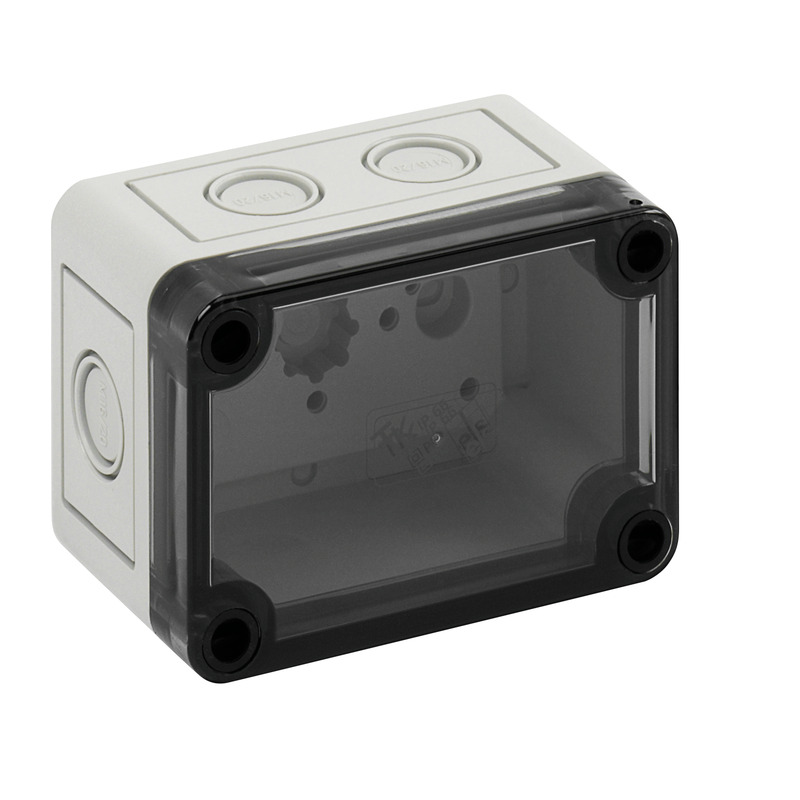

LeergehäuseTK PC 97-6-tm
Leergehäuse - TK PC 97-6-tm

Leergehäuse

TK PC 97-6-tm

Artikelnummer 13700201

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 508 &...

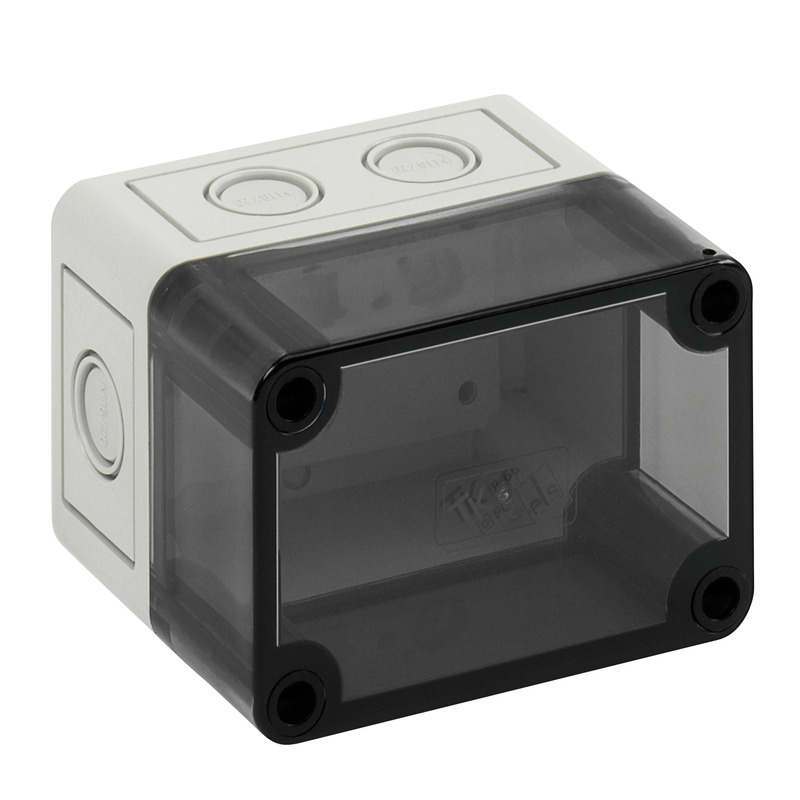

LeergehäuseTK PC 97-8-tm
Leergehäuse - TK PC 97-8-tm

Leergehäuse

TK PC 97-8-tm

Artikelnummer 13750201

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 508 &...

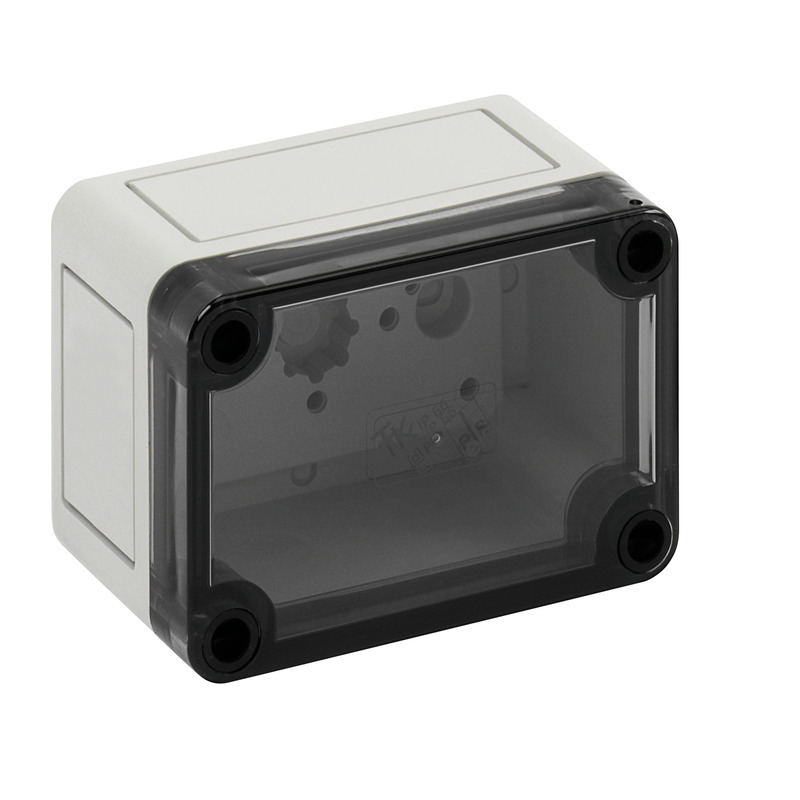

LeergehäuseTK PC 97-6-to
