#12790785 | Maße: 182 x 180 x 111 mm
Leergehäuse
Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich
Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat, glasfaserverstärkt, grau, Ausschlagmembranen, M12/M16/M20/M25, (24 seitlich)
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| Bemessungsisolationsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP66 |
| UL Type Rating | 4X, 12/12K |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 182 mm |
|---|---|
| Länge | 180 mm |
| Höhe | 111 mm |
| Innenhöhe | 75 mm |
| Gewicht | 0.615 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK08 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.2 Nm |
| Anreihbar | ja |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902341320 |
|---|---|
| ETIM Klasse | EC000261 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat, glasfaserverstärkt |
|---|---|
| Material Oberteil | Polycarbonat, glasfaserverstärkt |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902341320 |
|---|---|
| Breite | 0.79 m |
| Gewicht | 1.865 kg |
| Höhe | 0.29 m |
| VME Faktor | 1 St |
| Tiefe | 0.39 m |
| EAN / GTIN | 4013902341313 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 19.865 kg |
| Höhe | 1.89 m |
| VME Faktor | 18 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(12790785.TXT 811 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Mast-/Rohrbefestigungsset
MABF 150-3
Artikelnummer 89603201
für Leergehäuse TK 1818, 2518 (hochkant), Kleinverteiler AK(i) 09
Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...
Außenbefestigungslaschenset
TK ABL
Artikelnummer 19400101
Set = 4 Stück
Außenbefestigungslaschen-Set aus Kunststoff, für alle TK PS/PC-, RK-Gehäuse, ab TK PS/PC 77
Außenscharnier-Set
ASS-gro
Artikelnummer 19000501
Außenscharnierset groß, ab TK PS/PC 1811 und ab AKL/AKi 1
Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...
Handbetätigungsaufsatz
HBA
Artikelnummer 19000101
Set = 4 Stück
Handbetätigungsaufsatz aus Kunststoff, zum Aufrasten auf die Standard-Deckelschraube, ab TK PS/PC 77...
Montageplatte
TK MPI-1818
Artikelnummer 19500701
TK PS / TK PC 1818
Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, inkl. Befestigungsschrauben,...
Normschiene
NS 35-144
Artikelnummer 19814401
TK PS/PC 1809/1811/1813/1818/2518
Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben
Kabeltrassenbefestigung
KTB 1-100
Artikelnummer 89602901
Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

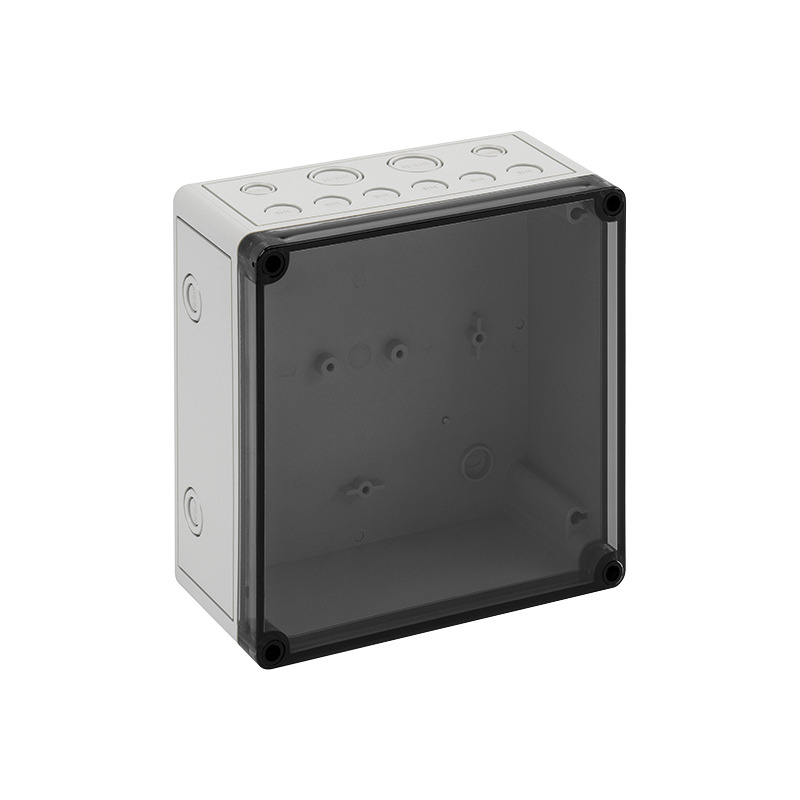

Leergehäuse
TK PC 1818-9-tm PV
Artikelnummer 13700785
Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...
Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , Ui=690V AC, Ui=1000V DC,...

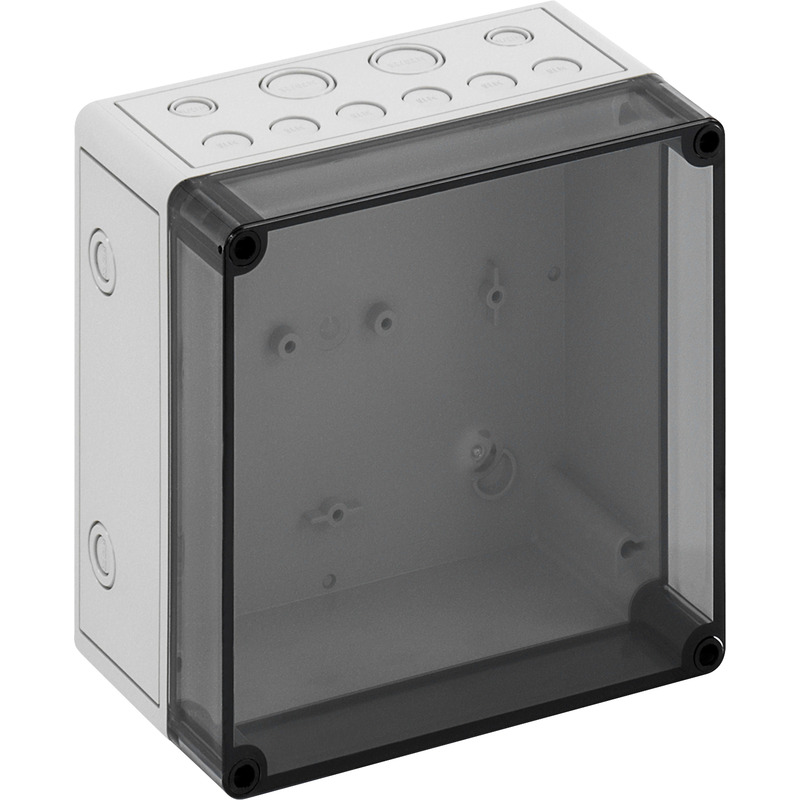

Leergehäuse
TK PC 1818-11-tm PV
Artikelnummer 13750785
Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...
Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , Ui=690V AC, Ui=1000V DC,...

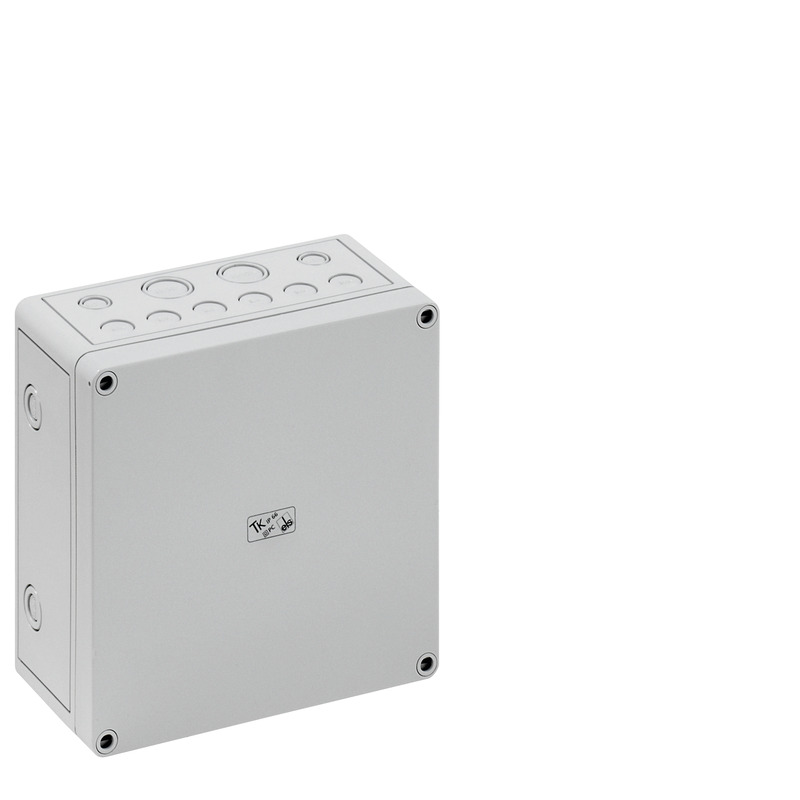

Leergehäuse
