TK PC 2518-8f-m TK PC 2518-8f-m

#12791101 | Maße: 254 x 180 x 84 mm

Leergehäuse

TK PC 2518-8f-m

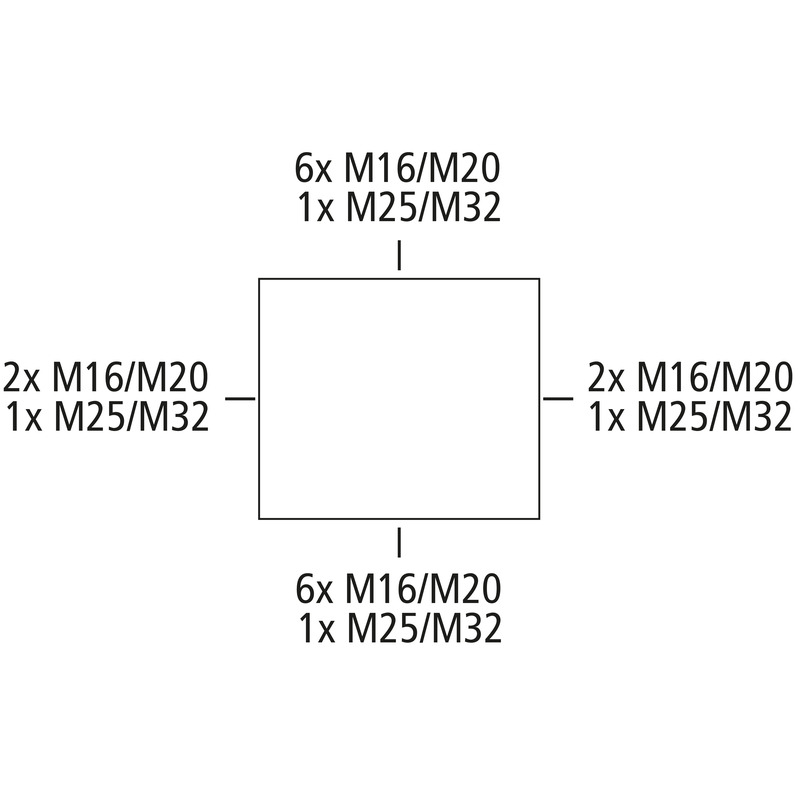

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), DNV...

mehr lesen
Individualisieren
Artikel merken

Beschreibung

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat, glasfaserverstärkt, grau, Ausschlagmembranen, M16/M20/M25/M32, (20 seitlich)

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66
UL Type Rating 4X, 12/12K

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 254 mm
Länge 180 mm
Höhe 84 mm
Gewicht 0.655 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902901449
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Zertifikate

Prüfzeichen UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Stück

EAN / GTIN 4013902901449
Breite 0.254 m
Gewicht 0.655 kg
Höhe 0.084 m
VME Faktor 1 St
Tiefe 0.18 m

Umkarton

EAN / GTIN 4013902321797
Breite 0.372 m
Gewicht 6.16 kg
Höhe 0.372 m
VME Faktor 8 St
Tiefe 0.262 m

Palette

EAN / GTIN 4013902321780
Breite 0.8 m
Gewicht 244 kg
Höhe 1.65 m
VME Faktor 288 St
Tiefe 1.2 m

Downloads

Datenblatt Download

Datenblatt Download (12791101.pdf)

Maßblatt

Maßzeichnung pdf (207 KB)

Maßzeichnung dwg (172 KB)

Maßzeichnung dxf (945 KB)

Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (139 KB)

CE Erklärung DE/EN/FR pdf (136 KB)

DLG Zulassung EN pdf (2 MB)

DNV Zertifikat EN pdf (198 KB)

DLG Zulassung DE pdf (2 MB)

UL Zertifikat (UL50/UL50E) EN pdf (308 KB)

UKCA Erklärung EN pdf (165 KB)
