#13051501 | Maße: 180 x 130 x 84 mm

Leergehäuse

TK PC 1813-8f-to

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), DNV...

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat, transparent, glatte Seitenwände

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66
UL Type Rating 4X, 12/12K

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 180 mm
Länge 130 mm
Höhe 84 mm
Gewicht 0.425 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902317486
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Zertifikate

Prüfzeichen UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Stück

EAN / GTIN 4013902317486
Breite 0.18 m
Gewicht 0.425 kg
Höhe 0.084 m
VME Faktor 1 St
Tiefe 0.13 m

Umkarton

EAN / GTIN 4013902351114
Breite 0.372 m
Gewicht 7.19 kg
Höhe 0.372 m
VME Faktor 16 St
Tiefe 0.262 m

Palette

EAN / GTIN 4013902351107
Breite 0.8 m
Gewicht 280.84 kg
Höhe 1.65 m
VME Faktor 576 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Zubehör

Mast-/RohrbefestigungssetMABF 100-1
Mast-/Rohrbefestigungsset - MABF 100-1

Mast-/Rohrbefestigungsset

MABF 100-1

Artikelnummer 89602001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025/2 (quer),...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

AußenbefestigungslaschensetTK ABL
Außenbefestigungslaschenset - TK ABL

Außenbefestigungslaschenset

TK ABL

Artikelnummer 19400101

Set = 4 Stück

Außenbefestigungslaschen-Set aus Kunststoff, für alle TK PS/PC-, RK-Gehäuse, ab TK PS/PC 77

Außenscharnier-SetASS-gro
Außenscharnier-Set - ASS-gro

Außenscharnier-Set

ASS-gro

Artikelnummer 19000501

Außenscharnierset groß, ab TK PS/PC 1811 und ab AKL/AKi 1

Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...

HandbetätigungsaufsatzHBA
Handbetätigungsaufsatz - HBA

Handbetätigungsaufsatz

HBA

Artikelnummer 19000101

Set = 4 Stück

Handbetätigungsaufsatz aus Kunststoff, zum Aufrasten auf die Standard-Deckelschraube, ab TK PS/PC 77...

MontageplatteTK MPI-1813
Montageplatte - TK MPI-1813

Montageplatte

TK MPI-1813

Artikelnummer 19501101

TK PS / TK PC 1813

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, inkl. Befestigungsschrauben,...

MontageplatteTK MPS-1813
Montageplatte - TK MPS-1813

Montageplatte

TK MPS-1813

Artikelnummer 19701101

TK PS / TK PC 1813

Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm, inkl. Befestigungsschrauben

NormschieneTS 15-154
Normschiene - TS 15-154

Normschiene

TS 15-154

Artikelnummer 19715401

für TK 1809, TK 1811, TK 1813, TK 1818, TK 2518, Länge 154 mm

Normschiene nach DIN EN 60715, 15 x 5mm,  inkl. Befestigungsschrauben

NormschieneNS 35-144
Normschiene - NS 35-144

Normschiene

NS 35-144

Artikelnummer 19814401

TK PS/PC 1809/1811/1813/1818/2518

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

KabeltrassenbefestigungKTB 1-100 neu
Kabeltrassenbefestigung - KTB 1-100

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

Ähnliche Produkte

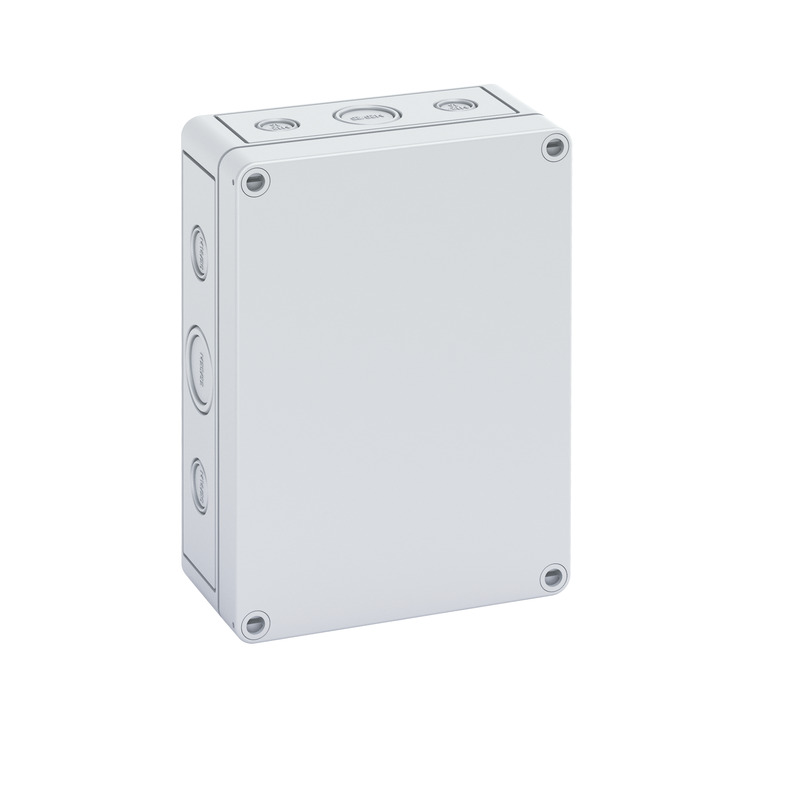

LeergehäuseTK PC 1813-6f-m
Leergehäuse - TK PC 1813-6f-m

Leergehäuse

TK PC 1813-6f-m

Artikelnummer 12741501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

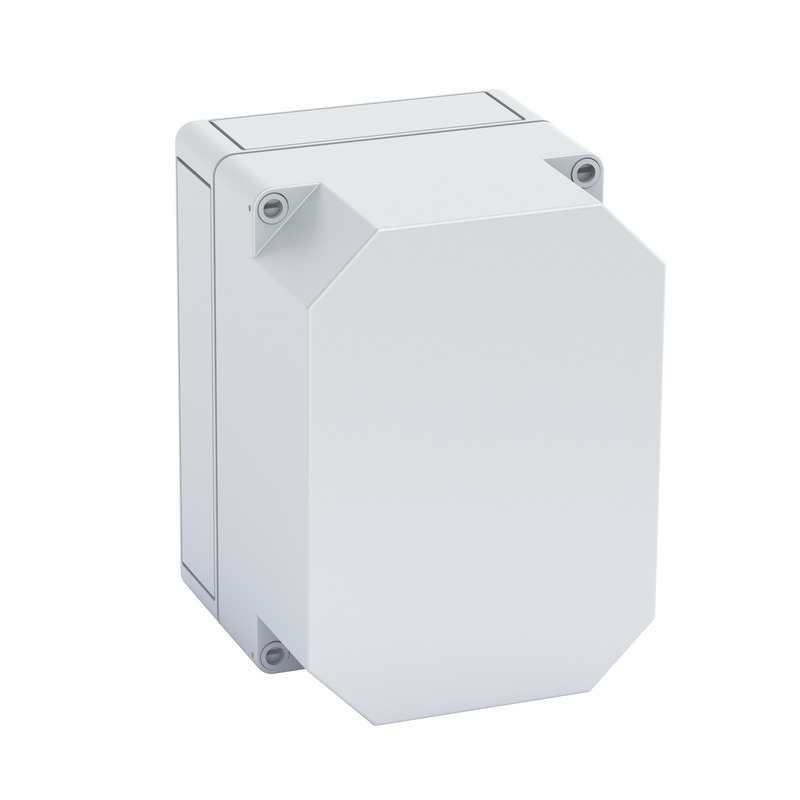

LeergehäuseTK PC 1813-13f-o
Leergehäuse - TK PC 1813-13f-o

Leergehäuse

TK PC 1813-13f-o

Artikelnummer 12141501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

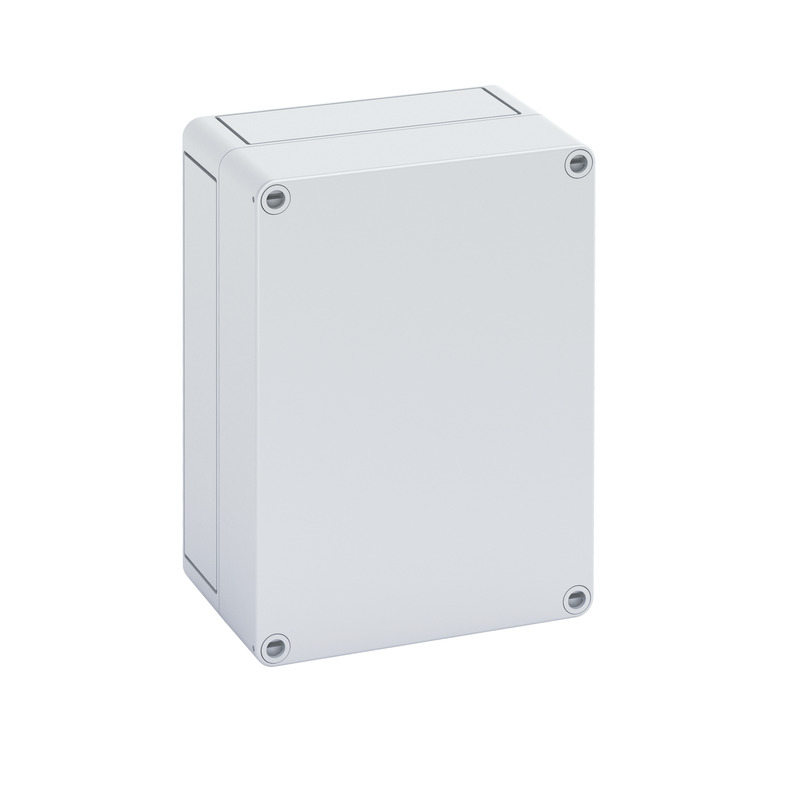

LeergehäuseTK PC 1813-8f-o
Leergehäuse - TK PC 1813-8f-o

Leergehäuse

TK PC 1813-8f-o

Artikelnummer 12091501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

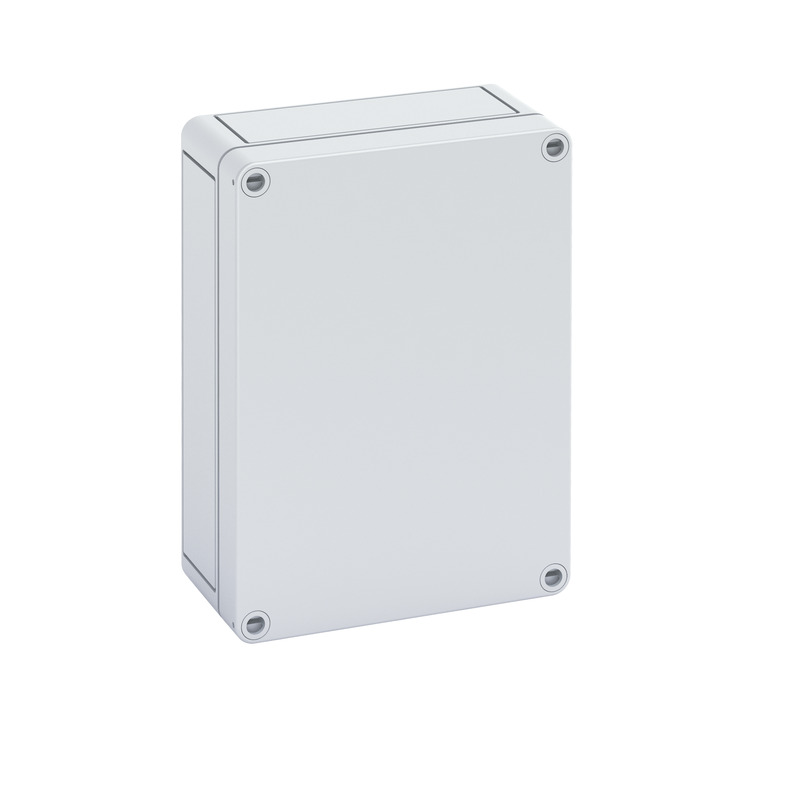

LeergehäuseTK PC 1813-6f-o
Leergehäuse - TK PC 1813-6f-o

Leergehäuse

TK PC 1813-6f-o

Artikelnummer 12041501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

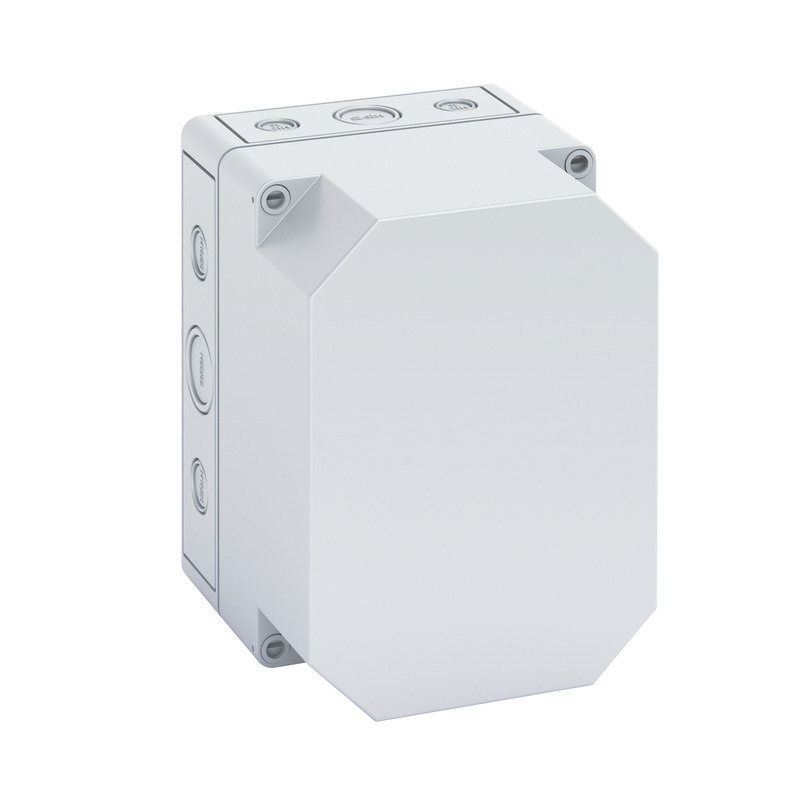

LeergehäuseTK PC 1813-13f-m
Leergehäuse - TK PC 1813-13f-m

Leergehäuse

TK PC 1813-13f-m

Artikelnummer 12841501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

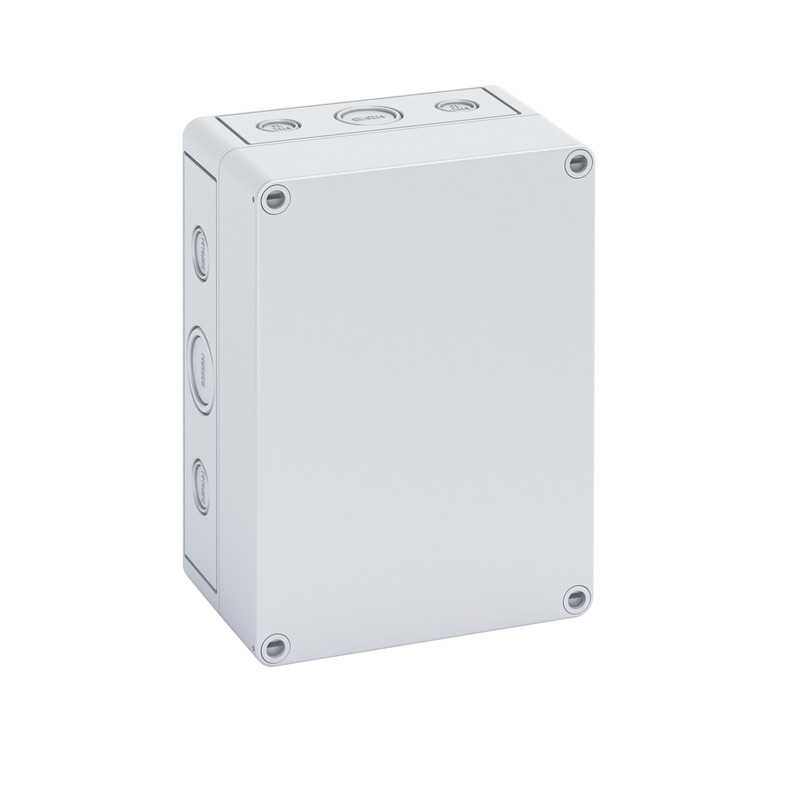

LeergehäuseTK PC 1813-8f-m
Leergehäuse - TK PC 1813-8f-m

Leergehäuse

TK PC 1813-8f-m

Artikelnummer 12791501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

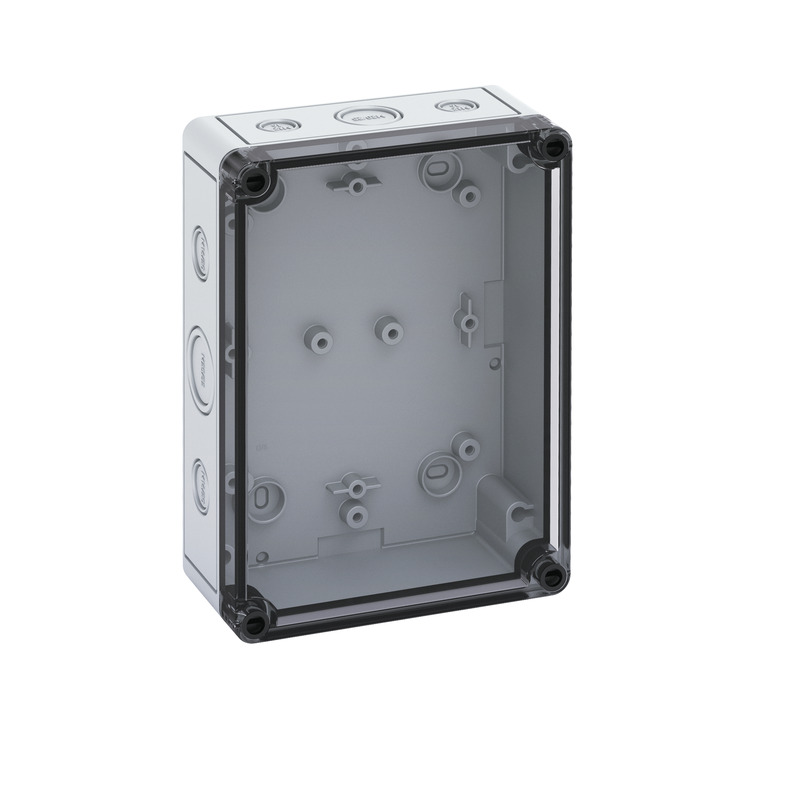

LeergehäuseTK PC 1813-6f-tm
Leergehäuse - TK PC 1813-6f-tm

Leergehäuse

TK PC 1813-6f-tm

Artikelnummer 13701501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

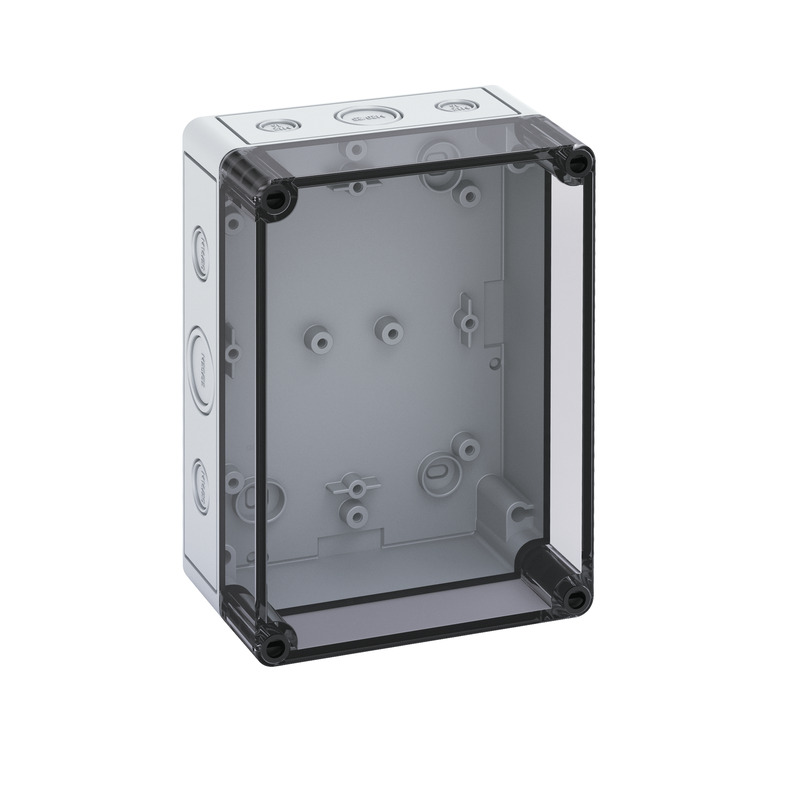

LeergehäuseTK PC 1813-8f-tm
Leergehäuse - TK PC 1813-8f-tm

Leergehäuse

TK PC 1813-8f-tm

Artikelnummer 13751501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

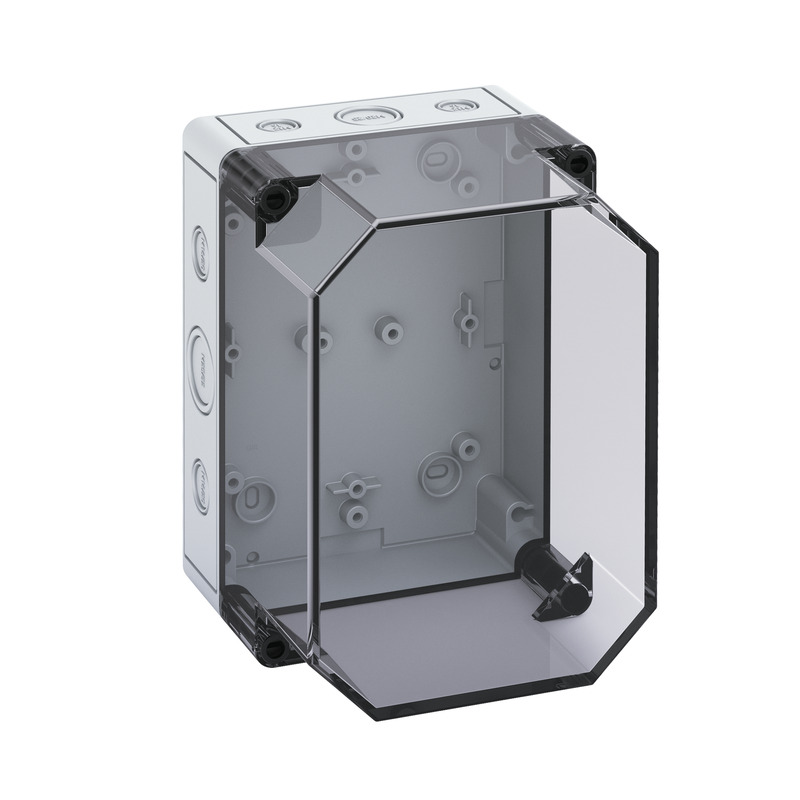

LeergehäuseTK PC 1813-13f-tm
Leergehäuse - TK PC 1813-13f-tm

Leergehäuse

TK PC 1813-13f-tm

Artikelnummer 13801501

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat,...

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , zertifiziert durch UL (UL 50 &...

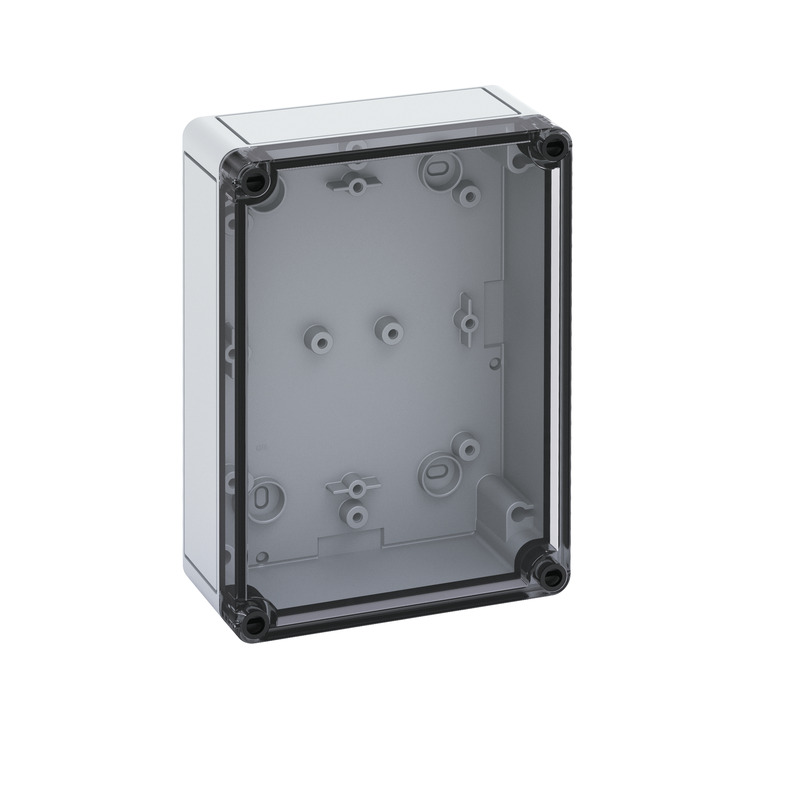

LeergehäuseTK PC 1813-6f-to
