#13701285 | Maße: 361 x 254 x 111 mm

Leergehäuse

TK PC 3625-11-tm PV

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem...

mehr lesen

Beschreibung

Leergehäuse, mit Schutzart IP66, Polycarbonat, glasfaserverstärkt , Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

Kasten: Polycarbonat, glasfaserverstärkt , grau, Deckel: Polycarbonat, transparent, Ausschlagmembranen, M12/M16/M20/M25, (50 seitlich)

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66
UL Type Rating 4X, 12/12K

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 361 mm
Länge 254 mm
Höhe 111 mm
Innenhöhe 97 mm
Gewicht 1.275 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Anreihbar ja
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902834181
ETIM Klasse EC000261
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Stück

EAN / GTIN 4013902834181
Breite 0.361 m
Gewicht 1.275 kg
Höhe 0.111 m
VME Faktor 1 St
Tiefe 0.254 m

Planungsdaten

Ausschreibungstexte

Zubehör

Mast-/RohrbefestigungssetMABF 215-2
Mast-/Rohrbefestigungsset - MABF 215-2

Mast-/Rohrbefestigungsset

MABF 215-2

Artikelnummer 89604101

für Leergehäuse TK 2518 (quer), TK 3625 (hochkant), Kleinverteiler...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

AußenbefestigungslaschensetTK ABL
Außenbefestigungslaschenset - TK ABL

Außenbefestigungslaschenset

TK ABL

Artikelnummer 19400101

Set = 4 Stück

Außenbefestigungslaschen-Set aus Kunststoff, für alle TK PS/PC-, RK-Gehäuse, ab TK PS/PC 77

Außenscharnier-SetASS-gro
Außenscharnier-Set - ASS-gro

Außenscharnier-Set

ASS-gro

Artikelnummer 19000501

Außenscharnierset groß, ab TK PS/PC 1811 und ab AKL/AKi 1

Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...

HandbetätigungsaufsatzHBA
Handbetätigungsaufsatz - HBA

Handbetätigungsaufsatz

HBA

Artikelnummer 19000101

Set = 4 Stück

Handbetätigungsaufsatz aus Kunststoff, zum Aufrasten auf die Standard-Deckelschraube, ab TK PS/PC 77...

MontageplatteTK MPI-3625
Montageplatte - TK MPI-3625

Montageplatte

TK MPI-3625

Artikelnummer 19501201

TK PS / TK PC 3625

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, inkl. Befestigungsschrauben,...

NormschieneNS 35-216
Normschiene - NS 35-216

Normschiene

NS 35-216

Artikelnummer 19821601

TK PS/PC 2518/362

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

NormschieneNS 35-336
Normschiene - NS 35-336

Normschiene

NS 35-336

Artikelnummer 19833601

TK PS/PC 3625

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

Belüftungselement AIRBEL Air active M40 12-1/gr neu
Belüftungselement AIR - BEL Air active M40 12-1/gr

Belüftungselement AIR

BEL Air active M40 12-1/gr

Artikelnummer 26541101

12 V DC, Leistungsklasse 1, grau

Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...

Belüftungselement AIRBEL Air active M40 24-1/gr neu
Belüftungselement AIR - BEL Air active M40 24-1/gr

Belüftungselement AIR

BEL Air active M40 24-1/gr

Artikelnummer 26541201

24 V DC, Leistungsklasse 1, grau

Filterlüfter für den Einbau in Gehäuseöffnungen M40, zur Wärmeabfuhr aus Industrieleergehäusen und...

Ähnliche Produkte

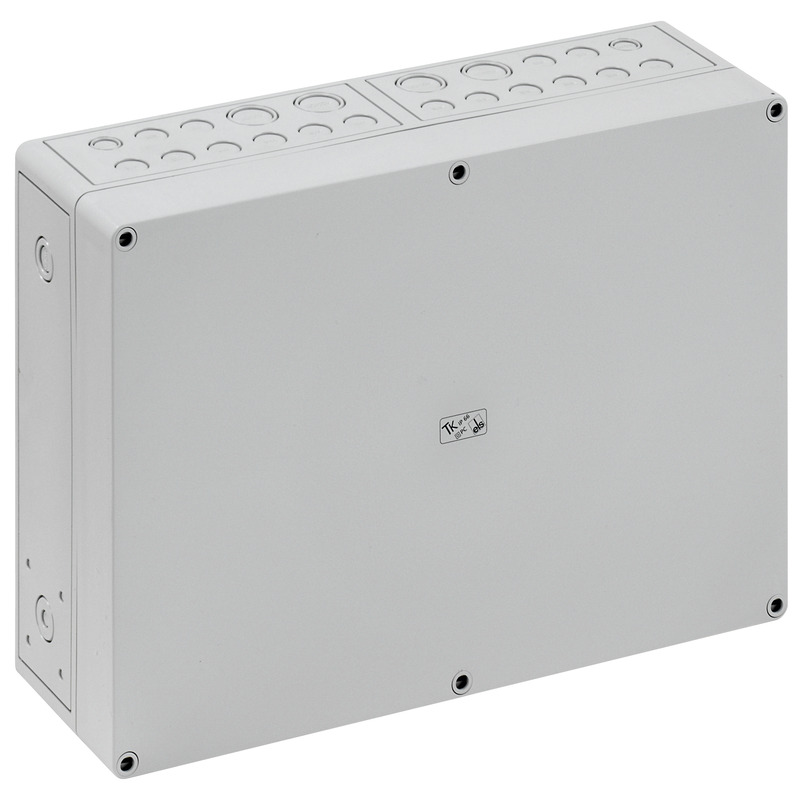

LeergehäuseTK PC 3625-11-m PV
