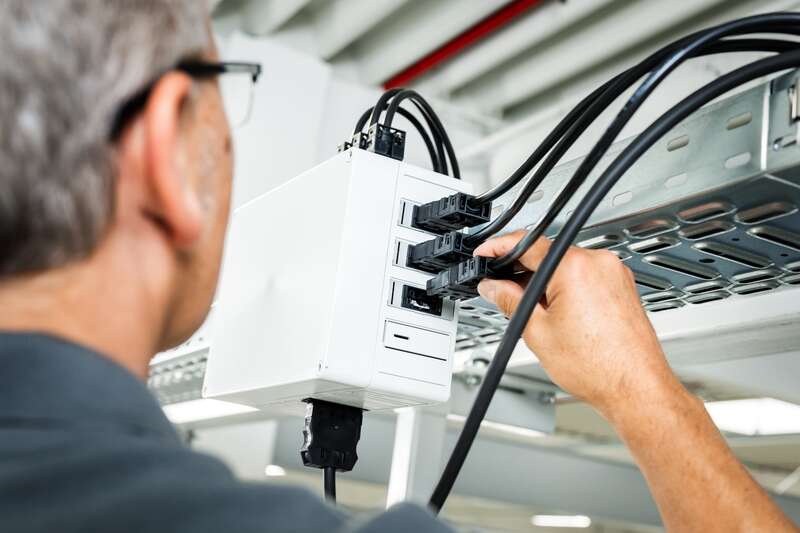

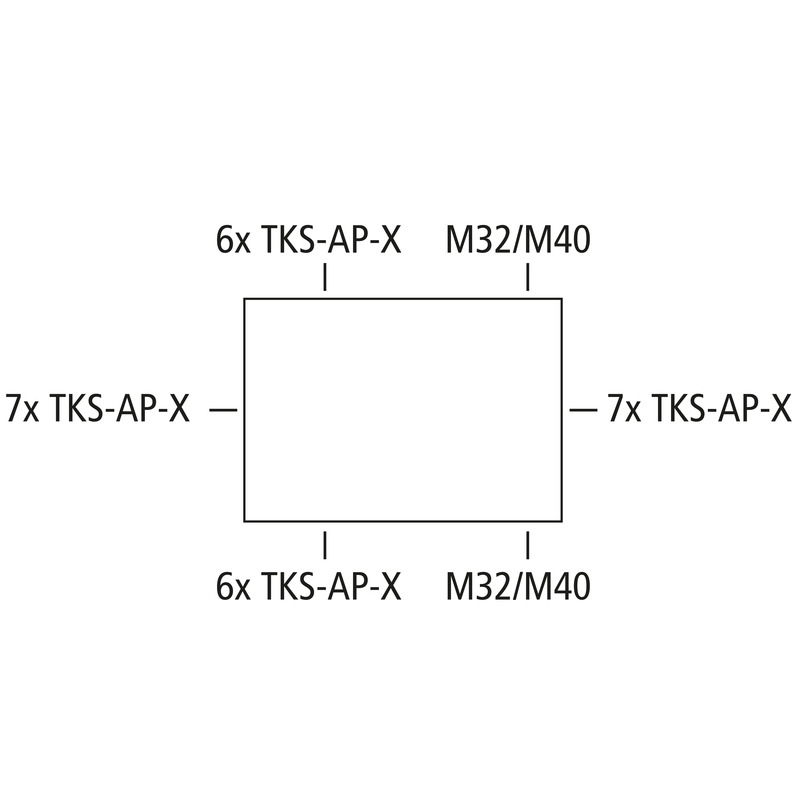

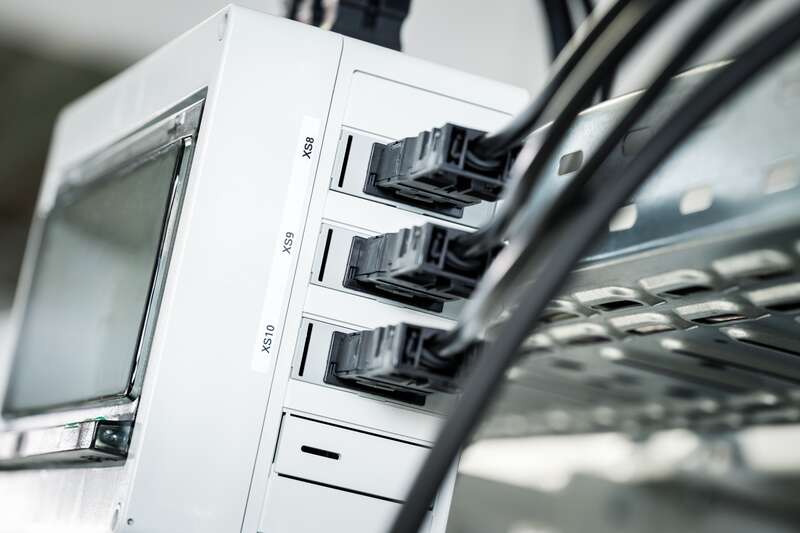

Leergehäuse, mit Schutzart IP30, Polycarbonat, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, zur Montage von bis zu 26 Steckverbindern vom Typ WINSTA® in Verbindung mit TKS AP-Adapterrahmen
Kasten: Polycarbonat, grau, Deckel: Polycarbonat, transparent
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Bemessungsbetriebsspannung DC | 1000 V |
| Schutzklasse | II |
| Schutzart | IP30 |
| belüftet | nein |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | transparent |
| Breite | 361 mm |
|---|---|
| Länge | 254 mm |
| Höhe | 165 mm |
| Gewicht | 1.6771 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.2 Nm |
| Flanschvariante | nein |
| Art des Oberteils | Deckel |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | Innenbereich |
| EAN | 4013902694402 |
|---|---|
| ETIM Klasse | EC000261 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902694402 |
|---|---|
| Breite | 0.361 m |
| Gewicht | 1.6771 kg |
| Höhe | 0.165 m |
| VME Faktor | 1 St |
| Tiefe | 0.254 m |
| EAN / GTIN | 4013902694419 |
|---|---|
| Breite | 0.372 m |
| Gewicht | 3.9396 kg |
| Höhe | 0.372 m |
| VME Faktor | 2 St |
| Tiefe | 0.262 m |
| EAN / GTIN | 4013902694426 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 162.8256 kg |
| Höhe | 1.65 m |
| VME Faktor | 72 St |
| Tiefe | 1.2 m |
