Beschreibung

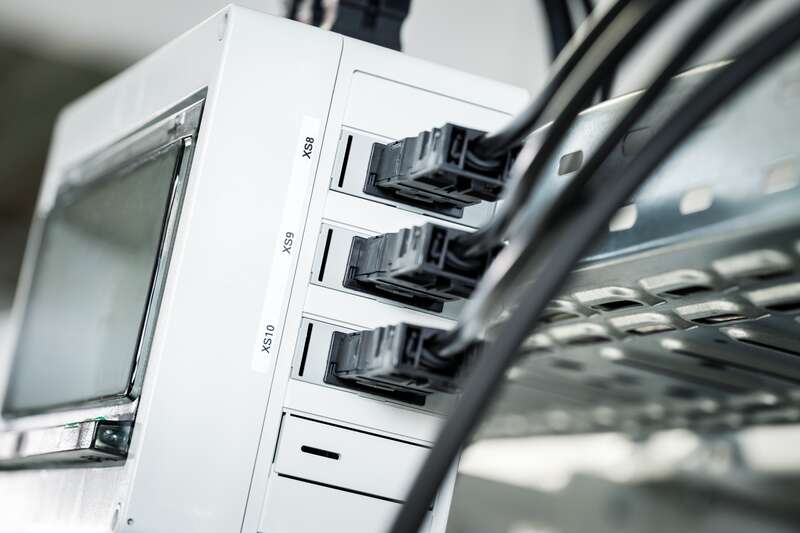

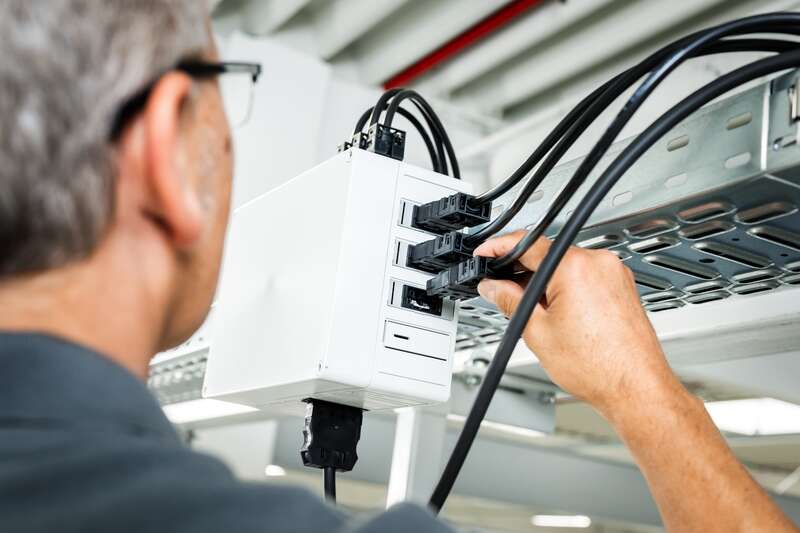

Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.
für Steckverbinder vom Typ WINSTA® MINI 4-polig
#14400301 | Maße: 24,6 x 58,6 x 16,5 mm
Adapterrahmen
Produkteigenschaften
Farben
| Farbe Zubehör | verkehrsgrau |
|---|
Maße und Gewicht
| Breite | 24.6 mm |
|---|---|
| Länge | 58.6 mm |
| Höhe | 16.5 mm |
| Gewicht | 0.034 kg |
Materialeigenschaften
| halogenfrei | ja |
|---|---|
| Brennbarkeitsklasse nach UL94 | V0 |
| Glühdrahtfestigkeit | 850 °C (EN 60695-2-11) |
Umgebungsbedingungen
| Umgebungstemperatur min. | -35 °C |
|---|---|
| Umgebungstemperatur max. | 85 °C |
| Installationsort | Innenbereich |
Vertriebsdaten
| EAN | 4013902695447 |
|---|---|
| ETIM Klasse | EC002863 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material Zubehör | Polyamid 6, glasfaserverstärkt |
|---|
Logistikdaten
Stück
| EAN / GTIN | 4013902695447 |
|---|---|
| Breite | 0.025 m |
| Gewicht | 0.034 kg |
| Höhe | 0.017 m |
| VME Faktor | 1 St |
| Tiefe | 0.059 m |
Umkarton
| EAN / GTIN | 4013902695454 |
|---|---|
| Breite | 0.372 m |
| Gewicht | 2.01 kg |
| Höhe | 0.372 m |
| VME Faktor | 30 St |
| Tiefe | 0.262 m |
Palette
| EAN / GTIN | 4013902695461 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 93.36 kg |
| Höhe | 1.65 m |
| VME Faktor | 1080 St |
| Tiefe | 1.2 m |
Innenverpackung
| EAN / GTIN | 4013902695546 |
|---|---|
| Breite | 0.237 m |
| Gewicht | 0.27 kg |
| Höhe | 0.112 m |
| VME Faktor | 5 St |
| Tiefe | 0.17 m |
Downloads
Datenblatt Download
Montageanleitung
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(14400301.TXT 461 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
