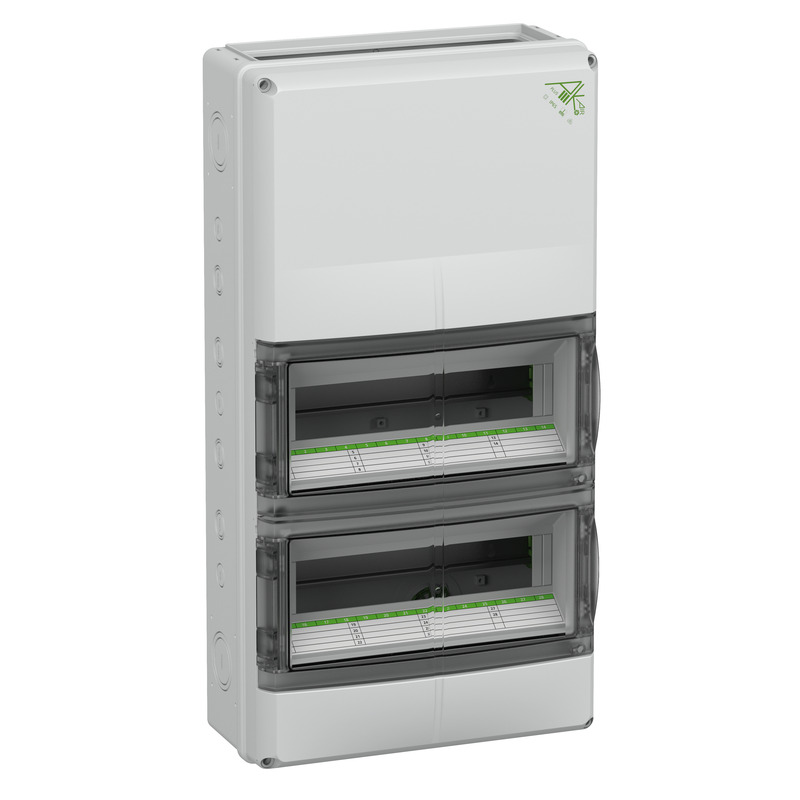

#73372801 | Maße: 315 x 600 x 155 mm

Kleinverteiler

AK-F 28 Plus

Kleinverteiler, mit Schutzart IP65, 2-reihig, 28 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung,...

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Kleinverteiler, mit Schutzart IP65, 2-reihig, 28 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, für die Installation im industriellen Umfeld und im geschützten Außenbereich

mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne PE/N-Klemmschiene

Beigefügtes Zubehör:
Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

Sicher - Dank der hohen Schutzart IP65 und der robusten, halogenfreien Ausführung wird auch bei rauen industriellen Umgebungsbedingungen ein sicherer Betrieb gewährleistet.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC	400 V
Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1500 V
Schutzklasse	II
Schutzart	IP65
belüftet	ja
Anzahl Reihen	2
Anzahl Teilungseinheiten	28
Anzahl Teilungseinheiten pro Reihe	14
mit zusätzlichem Einbauraum	ja

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	315 mm
Länge	600 mm
Höhe	155 mm
Innenlänge	580 mm
Innenbreite	295 mm
Innenhöhe	101 mm
Gewicht	4.388 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Aufbau
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Flanschvariante	ja
Anreihbar	ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	90 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902515547
ETIM Klasse	EC000214
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt
Material Klappfenster	Polycarbonat

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Prüfzeichen	UL-EU (EN 62208)
Prüfzeichen	UL-EU (EN 61439-1/-2)
Prüfzeichen	UL-EU (EN 61439-1/-3)
Prüfzeichen	UL-EU (EN 61439-1 & EN IEC 61439-7)
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Logistikdaten

Umkarton

EAN / GTIN	4013902515547
Breite	0.614 m
Gewicht	4.388 kg
Höhe	0.185 m
VME Faktor	1 St
Tiefe	0.335 m

Palette

EAN / GTIN	4013902515554
Breite	0.8 m
Gewicht	218.84 kg
Höhe	1.82 m
VME Faktor	40 St
Tiefe	1.2 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Produktvideos

Zubehör

Flansch für AK-FAK3 FL00

Flansch für AK-F

AK3 FL00

Artikelnummer 73382001

ohne Vorprägungen

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 FL01

Flansch für AK-F

AK3 FL01

Artikelnummer 73382101

mit Vorprägungen: 1 x M50/M40, 2 x M40/32, 2 x M20

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 FL02

Flansch für AK-F

AK3 FL02

Artikelnummer 73382201

mit Vorprägungen: 5 x M25/M20, 4 x M20, 2 x M16

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

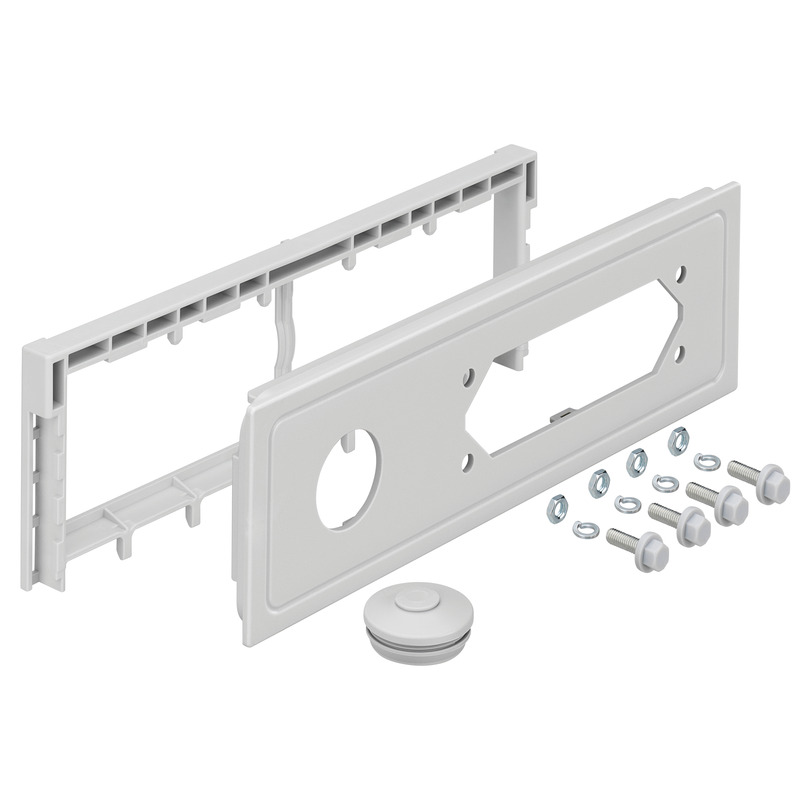

Flansch für AK-FAK3 FL13

Flansch für AK-F

AK3 FL13

Artikelnummer 73382801

mit Einführung über Doppelmembranstutzen DMS M32 und Öffnung für...

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 KFL

Flansch für AK-F

AK3 KFL

Artikelnummer 73382901

Kombinationsflansch inkl. Flanschverbinder zum stirnseitigen Verbinden von AK-F Gehäusen

KombistutzenKST M25-33

Kombistutzen

KST M25-33

Artikelnummer 19302601

Länge 33 mm, zur vertikalen Verbindung von AK 14 - 56, AK/AKi 24...

Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm

SchloßgarniturAK SGA-1

Schloßgarnitur

AK SGA-1

Artikelnummer 70610201

Gleiche Schließungen

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

SchloßgarniturAK SGA-2

Schloßgarnitur

AK SGA-2

Artikelnummer 70690201

Verschiedene Schließungen, max. 10 verschiedene Schließungen möglich

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

NormschieneAK3 NS35-14

Normschiene

AK3 NS35-14

Artikelnummer 73381201

für 14 TE, inkl. Hutschienenhalter für alle AK/AK-F 14/28/42/56/70...

Normschiene als Hutschiene 35 x 7,5 mm

NormschieneAK3 NS35-275

Normschiene

AK3 NS35-275

Artikelnummer 73381301

Länge 275 mm, inkl. universellen Bodenbefestigungshaltern für alle...

Normschiene als Hutschiene 35 x 7,5 mm

KombiverschraubungAK3 KS M50

Kombiverschraubung

AK3 KS M50

Artikelnummer 73383001

Kombinationsverschraubung M50 zum seitlichen Verbinden von Gehäusen AK/AK-F 14/28/42/56/70...

Kabelblende mit DokumentenfachAK3 KBL

Kabelblende mit Dokumentenfach

AK3 KBL

Artikelnummer 73383101

Kabelblende mit Dokumentenfach zum Anbau an Gehäuse AK/AK-F 14/28/42/56/70 sowie Plus-Typen,...

TrennwandAK3 TW

Trennwand

AK3 TW

Artikelnummer 73383201

Trennwand aus Isolierstoff inkl. Träger, geeignet zur inneren Unterteilung von Gehäusen AK/AK-F...

AußenbefestigungslaschenAK3 ABL-ES

Außenbefestigungslaschen

AK3 ABL-ES

Artikelnummer 73383301

Außenbefestigungslaschen aus Edelstahl, geeignet für Gehäuse AK/AK-F 14/28/42/56/70 sowie...

AnbausteckdoseAK3 STD

Anbausteckdose

AK3 STD

Artikelnummer 73383401

Schuko®, Schutzart IP54

Anbausteckdose 16A, 230V zur seitlichen Montage an Gehäusen AK/AK-F 14/28/42/56/70 sowie Plus-Typen

AbdeckstreifenAK AS

Abdeckstreifen

AK AS

Artikelnummer 79901201

Breite 108 mm für 6 Teilungseinheiten

Abdeckstreifen, zum Verschließen nicht genutzter Automatenplätze, trennbar, grau

AbdeckstreifenAK AS-v

Abdeckstreifen

AK AS-v

Artikelnummer 79901301

Breite 216 mm für 12 Teilungseinheiten, verriegelbar

Abdeckstreifen, zum Verschließen nicht genutzter Automatenplätze, trennbar, grau

KlemmschieneAK3 3/14 PE

Klemmschiene

AK3 3/14 PE

Artikelnummer 73385001

PE-Klemmschiene mit 3 Schraubklemmen 2,5-16 mm² und 14 Push-In-Klemmen...

Basisträger mit integrierter PE Klemmschiene, zum Einbau in AK Kleinverteiler ab AK Air Verteiler...

KlemmschieneAK3 6/21 PE

Klemmschiene

AK3 6/21 PE

Artikelnummer 73385101

PE-Klemmschiene mit 6 Schraubklemmen 2,5-16 mm² und 21 Push-In-Klemmen...

Basisträger mit integrierter PE Klemmschiene, zum Einbau in AK Kleinverteiler ab AK Air Verteiler...

N-Modul-SetAK3 1/6/1 N

N-Modul-Set

AK3 1/6/1 N

Artikelnummer 73385201

Set bestehend aus 4 N-Module und 3 Steckbrücken

N-Module mit Betätigungshebel zum werkzeuglosen Lösen der Leiter, mit jeweils 2 Schraubklemmen...

OberteilAK3 OT 28 Plus

Oberteil

AK3 OT 28 Plus

Artikelnummer 73380701

für AK/AK-F 28 Plus

AK3 Oberteil als Ersatzteil, inkl. Klappfenster und Deckelschrauben, komplett montiert

KlappfensterAK3 KF

Klappfenster

AK3 KF

Artikelnummer 73380101

AK3 Klappfenster als Ersatzteil für alle AK/AK-F 14/28/42/56 Kleinverteiler sowie Plus-Typen der...
