#73344252 | Maße: 315 x 600 x 155 mm

Kleinverteiler

AK 42 UL

Kleinverteiler, mit Schutzart IP65, UL Type Rating 3R, 12/12K, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC,...

mehr lesen

Beschreibung

Kleinverteiler, mit Schutzart IP65, UL Type Rating 3R, 12/12K, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), DLG (Ammoniakbeständigkeit), oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben 10 offene Leitungseinführungen für UL-konforme Leitungseinführungen, für die Installation im industriellen Umfeld und im geschützten Außenbereich

3-reihig, 42 Teilungseinheiten, ohne PE/N-Klemmschiene

Highlights

Sicher - Dank der hohen Schutzart IP65 und der robusten, halogenfreien Ausführung wird auch bei rauen industriellen Umgebungsbedingungen ein sicherer Betrieb gewährleistet.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Bemessungsisolationsspannung AC 1000 V
Bemessungsisolationsspannung DC 1500 V
Schutzklasse II
Schutzart IP65
belüftet ja
Anzahl Teilungseinheiten pro Reihe 42
mit N-Klemme nein
mit PE-Klemme nein
mit zusätzlichem Einbauraum nein
UL Type Rating 3R, 12/12K

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 315 mm
Länge 600 mm
Höhe 155 mm
Innenlänge 580 mm
Innenbreite 295 mm
Innenhöhe 106 mm
Gewicht 3.925 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante nein
Anreihbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 90 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902575473
ETIM Klasse EC000214
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Einführung nicht relevant
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Prüfzeichen UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Prüfzeichen UL-EU (EN 62208)
Prüfzeichen UL-EU (EN 61439-1/-2)
Prüfzeichen UL-EU (EN 61439-1/-3)
Prüfzeichen DLG (Ammoniakbeständigkeit)

Logistikdaten

Umkarton

EAN / GTIN 4013902575473
Breite 0.614 m
Gewicht 4.458 kg
Höhe 0.185 m
VME Faktor 1 St
Tiefe 0.335 m

Palette

EAN / GTIN 4013902575480
Breite 0.8 m
Gewicht 200.32 kg
Höhe 1.82 m
VME Faktor 40 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

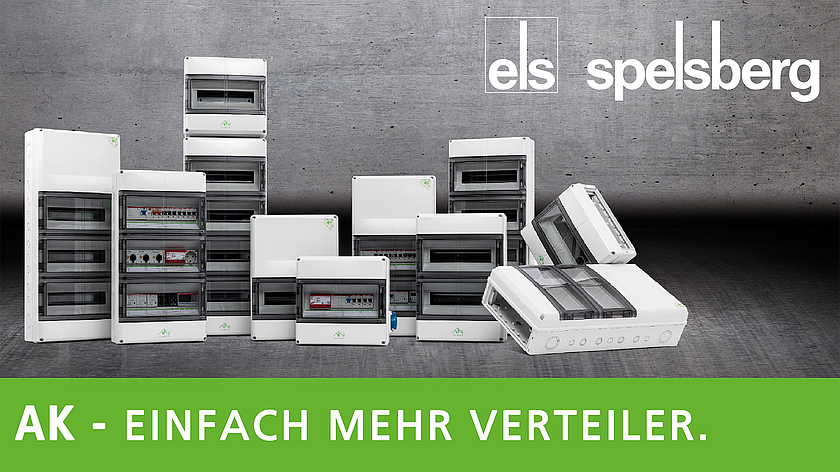

Produktvideos
