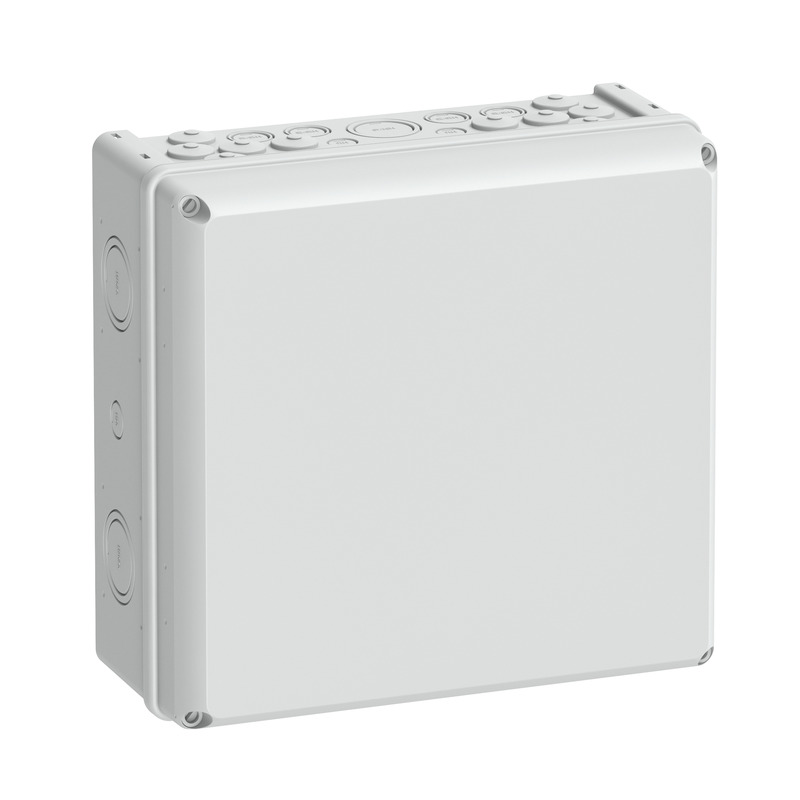

#73341001 | Maße: 315 x 300 x 147 mm

Leergehäuse

AK 14 L-g

Leergehäuse, mit Schutzart IP65, Kunststoff, zertifiziert durch DLG (Ammoniakbeständigkeit), U_i=1000V AC, U_i=1500V DC, für Kleinverteiler AK 14-56 zum individuellen Ausbau mit Normschienen oder...

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

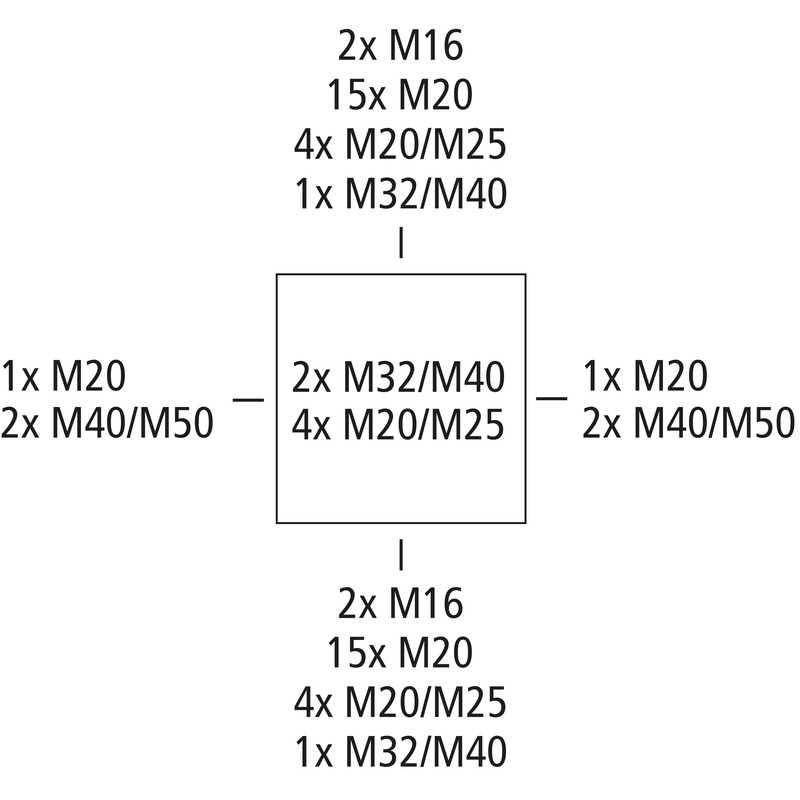

Kasten: Kunststoff, grau, Deckel: Polycarbonat, grau, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt

Beigefügtes Zubehör:
Doppelmembranstutzen: 1x M20, 1x M25, 1x M32, Anbaustutzen: 1x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC	400 V
Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1500 V
Schutzklasse	II
Schutzart	IP65
mit N-Klemme	nein
mit PE-Klemme	nein
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	315 mm
Länge	300 mm
Höhe	147 mm
Innenlänge	310 mm
Innenbreite	295 mm
Gewicht	1.806 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Aufputz
Schlagfestigkeit	IK08
Art des Oberteils	Deckel

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902575633
ETIM Klasse	EC000058
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Kunststoff
Material Oberteil	Polycarbonat

Zertifikate

Prüfzeichen	DLG (Ammoniakbeständigkeit)

Logistikdaten

Umkarton

EAN / GTIN	4013902575633
Breite	0.314 m
Gewicht	2.4 kg
Höhe	0.185 m
VME Faktor	1 St
Tiefe	0.335 m

Palette

EAN / GTIN	4013902575640
Breite	0.8 m
Gewicht	193 kg
Höhe	1.715 m
VME Faktor	70 St
Tiefe	1.2 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Zubehör

Flansch für AK-FAK3 FL00

Flansch für AK-F

AK3 FL00

Artikelnummer 73382001

ohne Vorprägungen

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 FL01

Flansch für AK-F

AK3 FL01

Artikelnummer 73382101

mit Vorprägungen: 1 x M50/M40, 2 x M40/32, 2 x M20

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 FL02

Flansch für AK-F

AK3 FL02

Artikelnummer 73382201

mit Vorprägungen: 5 x M25/M20, 4 x M20, 2 x M16

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 FL13

Flansch für AK-F

AK3 FL13

Artikelnummer 73382801

mit Einführung über Doppelmembranstutzen DMS M32 und Öffnung für...

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 KFL

Flansch für AK-F

AK3 KFL

Artikelnummer 73382901

Kombinationsflansch inkl. Flanschverbinder zum stirnseitigen Verbinden von AK-F Gehäusen

KombiverschraubungAK3 KS M50

Kombiverschraubung

AK3 KS M50

Artikelnummer 73383001

Kombinationsverschraubung M50 zum seitlichen Verbinden von Gehäusen AK/AK-F 14/28/42/56/70...

AußenscharnierAK3 AS

Außenscharnier

AK3 AS

Artikelnummer 73383701

nur für AK 14 L - Ergänzungs- und Leergehäuse

Außenscharnier-Set

MontageplatteAK3 MPI 14 L

Montageplatte

AK3 MPI 14 L

Artikelnummer 73383801

für AK 14 L Ergänzungs- und Leergehäuse

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 4 mm, inkl. Befestigungsschrauben, grau

KlemmschieneAK3 3/14 PE

Klemmschiene

AK3 3/14 PE

Artikelnummer 73385001

PE-Klemmschiene mit 3 Schraubklemmen 2,5-16 mm² und 14 Push-In-Klemmen...

Basisträger mit integrierter PE Klemmschiene, zum Einbau in AK Kleinverteiler ab AK Air Verteiler...

KlemmschieneAK3 6/21 PE

Klemmschiene

AK3 6/21 PE

Artikelnummer 73385101

PE-Klemmschiene mit 6 Schraubklemmen 2,5-16 mm² und 21 Push-In-Klemmen...

Basisträger mit integrierter PE Klemmschiene, zum Einbau in AK Kleinverteiler ab AK Air Verteiler...

N-Modul-SetAK3 1/6/1 N

N-Modul-Set

AK3 1/6/1 N

Artikelnummer 73385201

Set bestehend aus 4 N-Module und 3 Steckbrücken

N-Module mit Betätigungshebel zum werkzeuglosen Lösen der Leiter, mit jeweils 2 Schraubklemmen...

Kabelblende mit DokumentenfachAK3 KBL

Kabelblende mit Dokumentenfach

AK3 KBL

Artikelnummer 73383101

Kabelblende mit Dokumentenfach zum Anbau an Gehäuse AK/AK-F 14/28/42/56/70 sowie Plus-Typen,...

NormschieneAK3 NS35-14

Normschiene

AK3 NS35-14

Artikelnummer 73381201

für 14 TE, inkl. Hutschienenhalter für alle AK/AK-F 14/28/42/56/70...

Normschiene als Hutschiene 35 x 7,5 mm

NormschieneAK3 NS35-275

Normschiene

AK3 NS35-275

Artikelnummer 73381301

Länge 275 mm, inkl. universellen Bodenbefestigungshaltern für alle...

Normschiene als Hutschiene 35 x 7,5 mm
