#73640501 | Maße: 125 x 200 x 122 mm

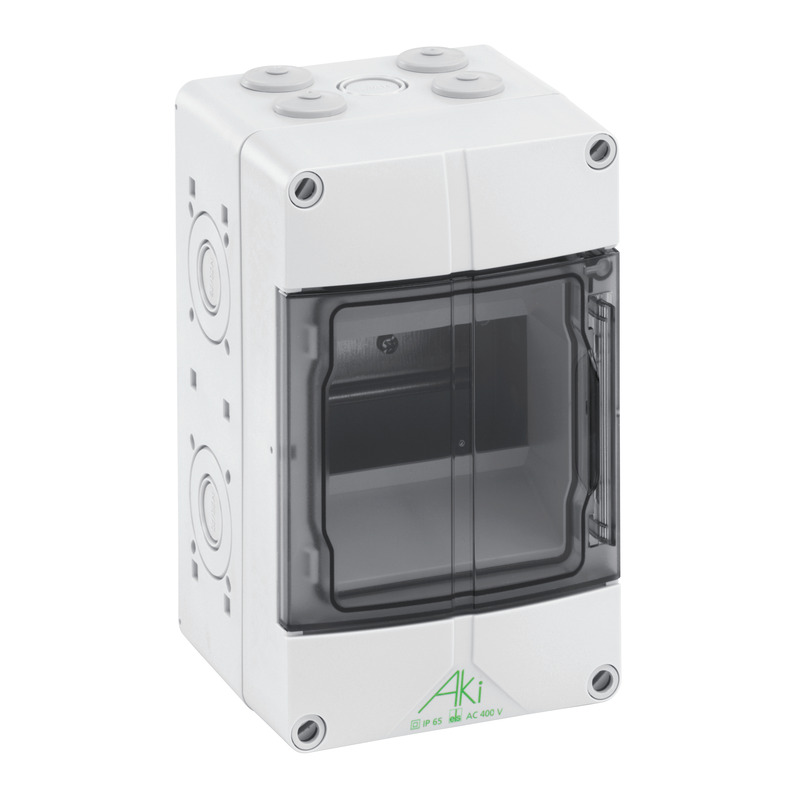

Kleinverteiler

AKi 05

Kleinverteiler, mit Schutzart IP65, 1-reihig, 5 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische...

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

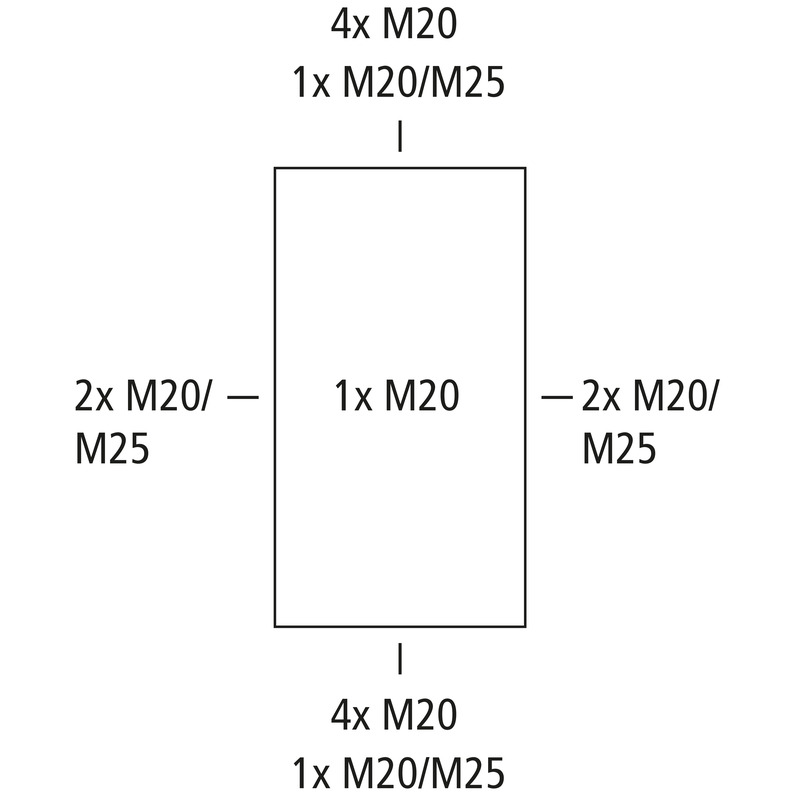

Kleinverteiler, mit Schutzart IP65, 1-reihig, 5 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Installation im industriellen Umfeld und im geschützten Außenbereich

mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16 mm² und 3 Klemmstellen 6 mm²

Beigefügtes Zubehör:
Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

Montagefreundlich - PE/N Klemmschiene, elastische Einführungen an der Oberseite und schnelle Installation der Verteiler.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC	400 V
Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP65
Anzahl Reihen	1
Anzahl Teilungseinheiten	5
Anzahl Teilungseinheiten	5
mit zusätzlichem Einbauraum	nein
mit zusätzlichem Einbauraum	nein

Farben

Farbe Unterteil	grau
Farbe Unterteil	grau
Farbe Oberteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	125 mm
Breite	125 mm
Länge	200 mm
Länge	200 mm
Höhe	122 mm
Höhe	122 mm
Innenhöhe	95 mm
Innenhöhe	95 mm
Gewicht	0.66 kg
Gewicht	0.66 kg

Materialeigenschaften

UV-beständig	ja
UV-beständig	ja
halogenfrei	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Aufbau
Befestigungsart	Aufbau
Schlagfestigkeit	IK08
Schlagfestigkeit	IK08
plombierbar	ja
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Drehmoment der Deckelschraube	1.2 Nm
Flanschvariante	nein
Flanschvariante	nein
Anreihbar	ja
Anreihbar	ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902890712
EAN	4013902890712
ETIM Klasse	EC000214
ETIM Klasse	EC000214
Zolltarifnummer	85369095
Zolltarifnummer	85369095
Mindestbestellmenge	1
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat
Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt
Material Deckelschraube	Polyamid, glasfaserverstärkt
Material Klappfenster	Polycarbonat
Material Klappfenster	Polycarbonat

Logistikdaten

Umkarton

EAN / GTIN	4013902305162
Breite	0.397 m
Gewicht	6.31 kg
Höhe	0.422 m
VME Faktor	9 St
Tiefe	0.22 m
EAN / GTIN	4013902305162
Breite	0.397 m
Gewicht	6.31 kg
Höhe	0.422 m
VME Faktor	9 St
Tiefe	0.22 m

Palette

EAN / GTIN	4013902305179
Breite	0.8 m
Gewicht	270.4 kg
Höhe	1.81 m
VME Faktor	360 St
Tiefe	1.2 m
EAN / GTIN	4013902305179
Breite	0.8 m
Gewicht	270.4 kg
Höhe	1.81 m
VME Faktor	360 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902890712
Breite	0.125 m
Gewicht	0.66 kg
Höhe	0.122 m
VME Faktor	1 St
Tiefe	0.2 m
EAN / GTIN	4013902890712
Breite	0.125 m
Gewicht	0.66 kg
Höhe	0.122 m
VME Faktor	1 St
Tiefe	0.2 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Zubehör

SchloßgarniturAK SGA-1

Schloßgarnitur

AK SGA-1

Artikelnummer 70610201

Gleiche Schließungen

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

SchloßgarniturAK SGA-2

Schloßgarnitur

AK SGA-2

Artikelnummer 70690201

Verschiedene Schließungen, max. 10 verschiedene Schließungen möglich

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

Mast-/RohrbefestigungssetMABF 65-3

Mast-/Rohrbefestigungsset

MABF 65-3

Artikelnummer 89601201

für Leergehäuse TK 1809, TK 1811, Kleinverteiler AK(i) 05

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

KlappfensterAK KF 05

Klappfenster

AK KF 05

Artikelnummer 73540005

für AK 05/AKi 05/STV5xx

Klappfenster als Ersatzteil für AK / AKi Kompakt Kleinverteiler

AbdeckstreifenAK AS

Abdeckstreifen

AK AS

Artikelnummer 79901201

Breite 108 mm für 6 Teilungseinheiten

Abdeckstreifen, zum Verschließen nicht genutzter Automatenplätze, trennbar, grau

BelüftungsstutzenBST M20

Belüftungsstutzen

BST M20

Artikelnummer 26242001

grau

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

BelüftungsstutzenBST M20/sw

Belüftungsstutzen

BST M20/sw

Artikelnummer 26202001

schwarz

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

KabeltrassenbefestigungKTB 1-100 neu

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

Verlustleistungsangaben in Watt
