AK Kompakt
Kleinverteiler

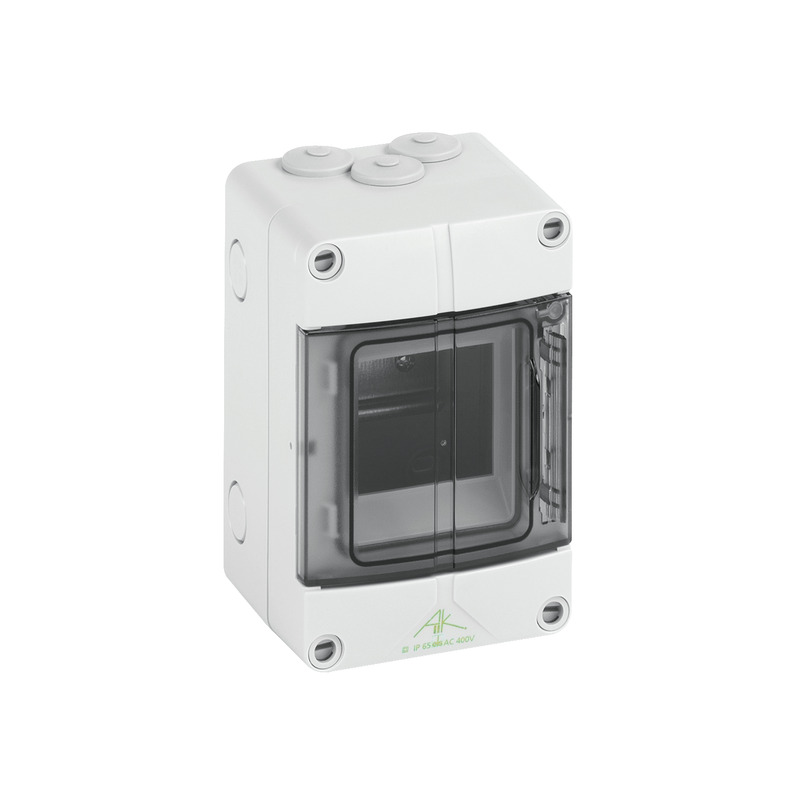

AK 03 AK 03

#73540301 | Maße: 100 x 150 x 96 mm

Kleinverteiler

AK 03

Kleinverteiler, mit Schutzart IP65, 1-reihig, 3 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit...

mehr lesen
Individualisieren
Artikel merken

Beschreibung

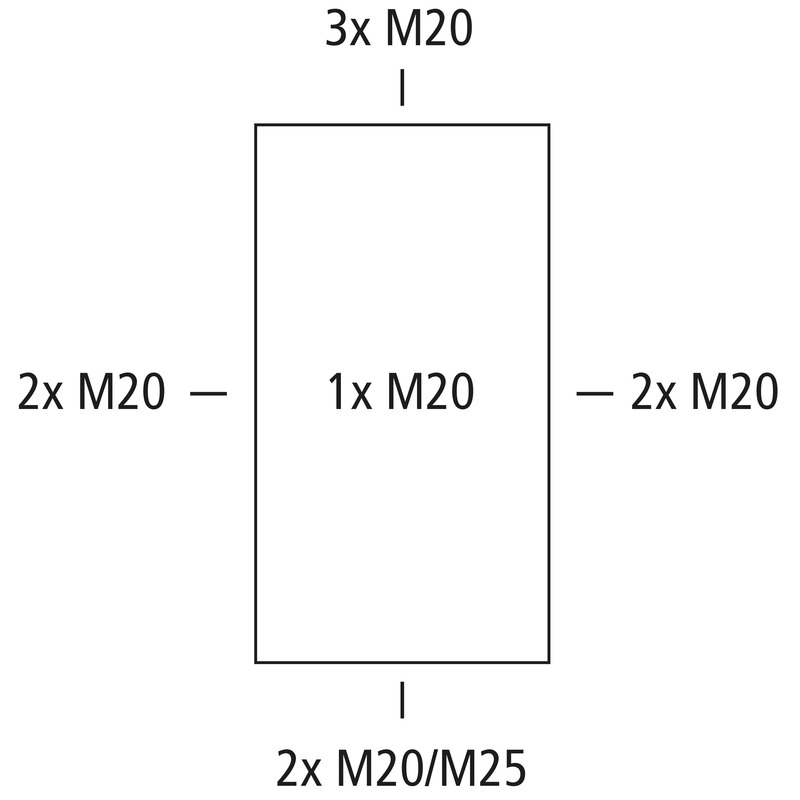

Kleinverteiler, mit Schutzart IP65, 1-reihig, 3 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Standardinstallation im Innenbereich

mit PE/N-Klemmschiene mit jeweils 1 Klemmstelle 16 mm² und 3 Klemmstellen 6 mm²

Beigefügtes Zubehör:
Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

Sicher - Dank der hohen Schutzart IP65 und der robusten, halogenfreien Ausführung wird auch bei rauen industriellen Umgebungsbedingungen ein sicherer Betrieb gewährleistet.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Schutzklasse II
Schutzart IP65
Anzahl Reihen 1
Anzahl Teilungseinheiten 3
mit zusätzlichem Einbauraum nein

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 100 mm
Länge 150 mm
Höhe 96 mm
Innenhöhe 71 mm
Gewicht 0.355 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante nein
Anreihbar nein

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902063130
ETIM Klasse EC000214
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Logistikdaten

Umkarton

EAN / GTIN 4013902305049
Breite 0.507 m
Gewicht 6.015 kg
Höhe 0.277 m
VME Faktor 16 St
Tiefe 0.22 m

Palette

EAN / GTIN 4013902305056
Breite 0.8 m
Gewicht 270.63 kg
Höhe 1.78 m
VME Faktor 672 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902063130
Breite 0.1 m
Gewicht 0.355 kg
Höhe 0.096 m
VME Faktor 1 St
Tiefe 0.15 m

Downloads

Datenblatt Download

Datenblatt Download (73540301.pdf)

Beschriftungsstreifen

Beschriftungsstreifen pdf (43 KB)

Maßblatt

Maßzeichnung dxf (4 MB)

Maßzeichnung pdf (392 KB)

Maßzeichnung dwg (776 KB)

Zertifikat

CE Erklärung DE/EN/FR pdf (81 KB)

CE Erklärung DE/EN/PL pdf (87 KB)

UKCA Erklärung EN pdf (48 KB)

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Zubehör

SchloßgarniturAK SGA-1
Schloßgarnitur - AK SGA-1

Schloßgarnitur

AK SGA-1

Artikelnummer 70610201

Gleiche Schließungen

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

SchloßgarniturAK SGA-2
Schloßgarnitur - AK SGA-2

Schloßgarnitur

AK SGA-2

Artikelnummer 70690201

Verschiedene Schließungen, max. 10 verschiedene Schließungen möglich

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

Mast-/RohrbefestigungssetMABF 65-1
Mast-/Rohrbefestigungsset - MABF 65-1

Mast-/Rohrbefestigungsset

MABF 65-1

Artikelnummer 89601001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025, Abox...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

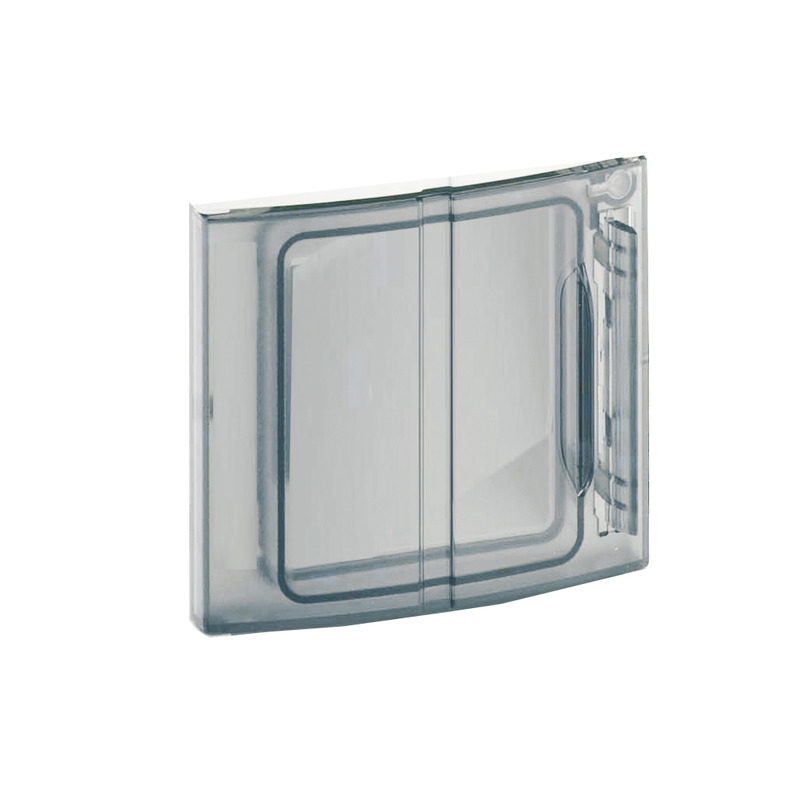

KlappfensterAK KF 03
Klappfenster - AK KF 03

Klappfenster

AK KF 03

Artikelnummer 73540003

für AK 03/AKi 03

Klappfenster als Ersatzteil für AK / AKi Kompakt Kleinverteiler

AbdeckstreifenAK AS
Abdeckstreifen - AK AS

Abdeckstreifen

AK AS

Artikelnummer 79901201

Breite 108 mm für 6 Teilungseinheiten

Abdeckstreifen, zum Verschließen nicht genutzter Automatenplätze, trennbar, grau

BelüftungsstutzenBST M20
Belüftungsstutzen - BST M20

Belüftungsstutzen

BST M20

Artikelnummer 26242001

grau

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

BelüftungsstutzenBST M20/sw
Belüftungsstutzen - BST M20/sw

Belüftungsstutzen

BST M20/sw

Artikelnummer 26202001

schwarz

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

KabeltrassenbefestigungKTB 1-100 neu
Kabeltrassenbefestigung - KTB 1-100

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

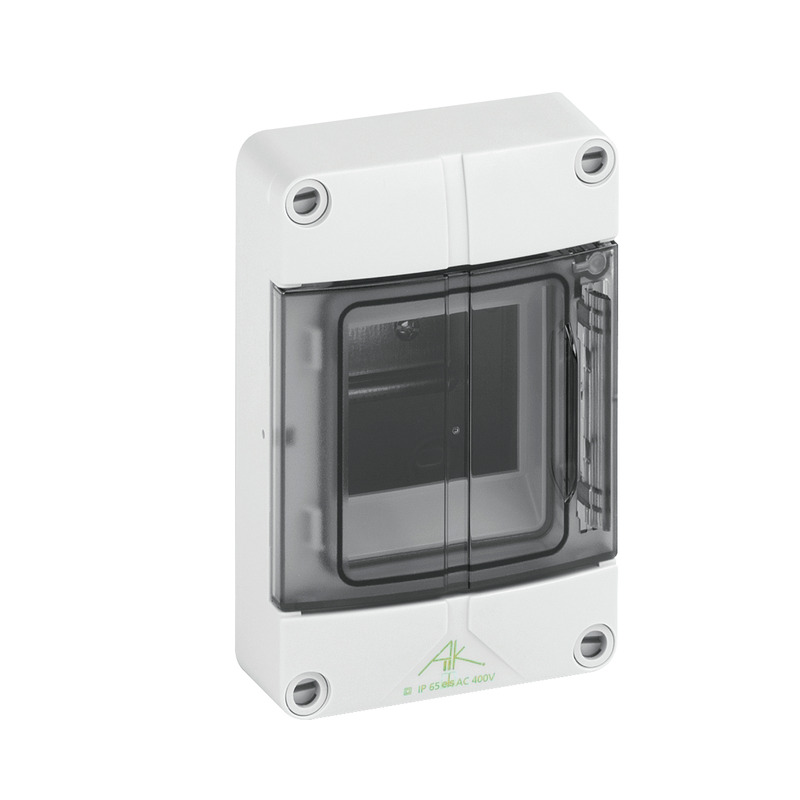

OberteilAK 03 OT
Oberteil - AK 03 OT

Oberteil

AK 03 OT

Artikelnummer 73520301

für AK 03

AK Kompakt Oberteil als Ersatzteil, inkl. Klappfenster und Deckelschrauben, komplett montiert
