#73540901 | Maße: 200 x 200 x 122 mm

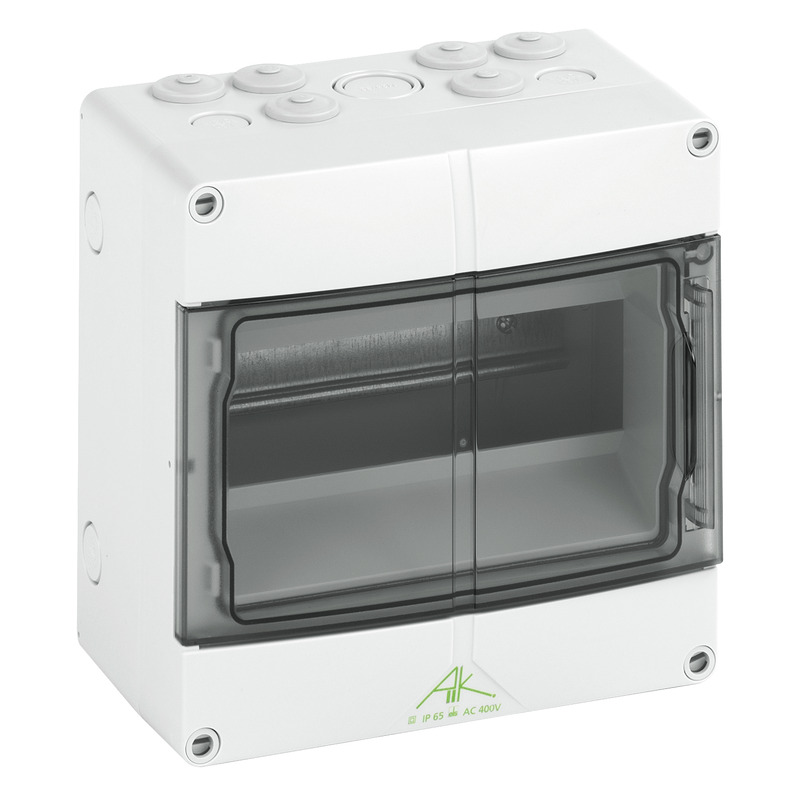

Kleinverteiler

AK 09

Kleinverteiler, mit Schutzart IP65, 1-reihig, 9 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische...

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 9 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Standardinstallation im Innenbereich

mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16 mm² und 5 Klemmstellen 6 mm²

Beigefügtes Zubehör:

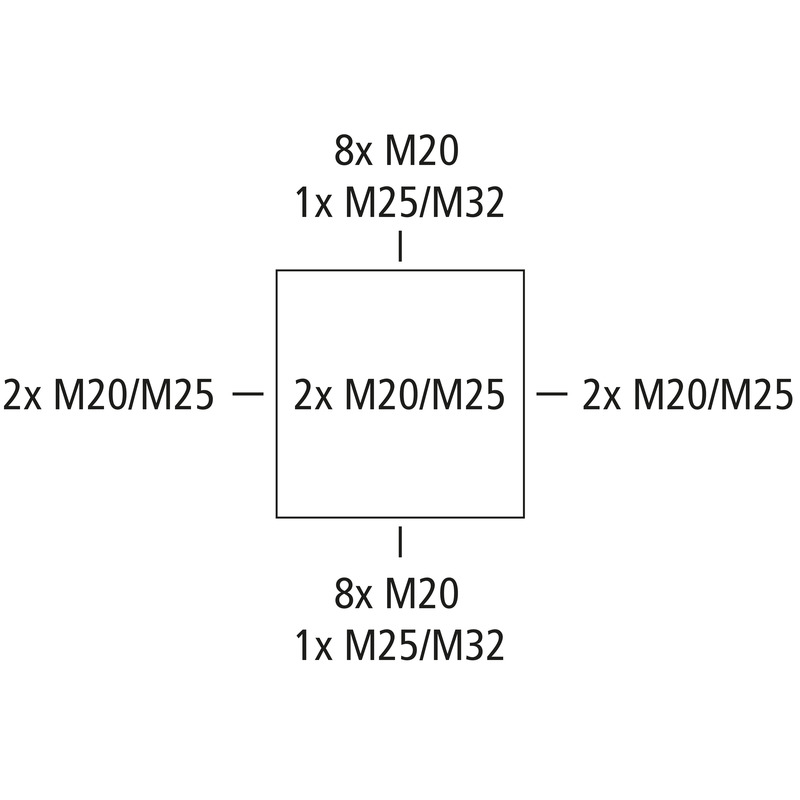

Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

Sicher - Dank der hohen Schutzart IP65 und der robusten, halogenfreien Ausführung wird auch bei rauen industriellen Umgebungsbedingungen ein sicherer Betrieb gewährleistet.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC	400 V
Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP65
Anzahl Reihen	1
Anzahl Teilungseinheiten	9
mit zusätzlichem Einbauraum	nein

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	200 mm
Länge	200 mm
Höhe	122 mm
Innenhöhe	95 mm
Gewicht	0.7884 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Aufbau
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Flanschvariante	nein
Anreihbar	ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C
Installationsort	Innenbereich

Vertriebsdaten

EAN	4013902063154
ETIM Klasse	EC000214
Zolltarifnummer	85369095
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polystyrol
Material Oberteil	Polystyrol
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt
Material Klappfenster	Polycarbonat

Logistikdaten

Umkarton

EAN / GTIN	4013902305087
Breite	0.397 m
Gewicht	5.1004 kg
Höhe	0.422 m
VME Faktor	6 St
Tiefe	0.22 m

Palette

EAN / GTIN	4013902305094
Breite	0.8 m
Gewicht	222.016 kg
Höhe	1.81 m
VME Faktor	240 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902063154
Breite	0.2 m
Gewicht	0.7884 kg
Höhe	0.122 m
VME Faktor	1 St
Tiefe	0.2 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Zubehör

SchloßgarniturAK SGA-1

Schloßgarnitur

AK SGA-1

Artikelnummer 70610201

Gleiche Schließungen

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

SchloßgarniturAK SGA-2

Schloßgarnitur

AK SGA-2

Artikelnummer 70690201

Verschiedene Schließungen, max. 10 verschiedene Schließungen möglich

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

Mast-/RohrbefestigungssetMABF 150-3

Mast-/Rohrbefestigungsset

MABF 150-3

Artikelnummer 89603201

für Leergehäuse TK 1818, 2518 (hochkant), Kleinverteiler AK(i) 09

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

KlappfensterAK KF 09

Klappfenster

AK KF 09

Artikelnummer 73540009

für AK 09/AKi 09/STV 9xx

Klappfenster als Ersatzteil für AK / AKi Kompakt Kleinverteiler

AbdeckstreifenAK AS

Abdeckstreifen

AK AS

Artikelnummer 79901201

Breite 108 mm für 6 Teilungseinheiten

Abdeckstreifen, zum Verschließen nicht genutzter Automatenplätze, trennbar, grau

BelüftungsstutzenBST M20

Belüftungsstutzen

BST M20

Artikelnummer 26242001

grau

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

BelüftungsstutzenBST M20/sw

Belüftungsstutzen

BST M20/sw

Artikelnummer 26202001

schwarz

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

OberteilAK 09 OT

Oberteil

AK 09 OT

Artikelnummer 73520901

für AK 09

AK Kompakt Oberteil als Ersatzteil, inkl. Klappfenster und Deckelschrauben, komplett montiert

Verlustleistungsangaben in Watt

Download

Support & Experten

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Händler finden

Zuletzt angesehene Produkte

KleinverteilerAK-F 28 Plus NT

Kleinverteiler

AK-F 28 Plus NT

Artikelnummer 73372811

mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne...

Kleinverteiler, mit Schutzart IP65, 2-reihig, 28 verfügbare Teilungseinheiten, Flansch-Type, mit...

DeckelverliersicherungTG DVS-42

Deckelverliersicherung

TG DVS-42

Artikelnummer 18200601

für TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück

PlombiersetTG PST1

Plombierset

TG PST1

Artikelnummer 18200401

für TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Plombierset

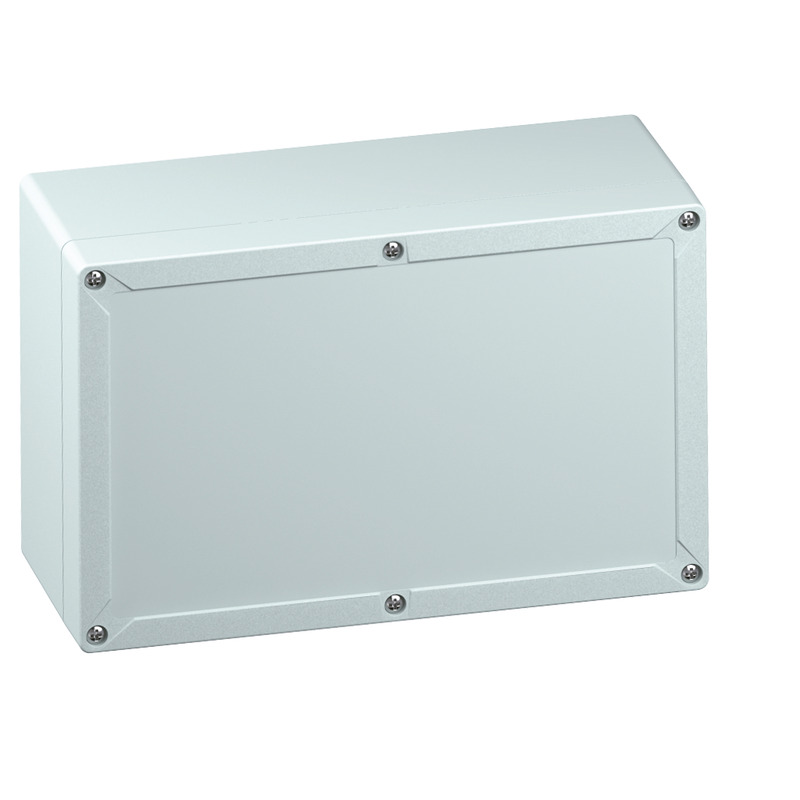

LeergehäuseTG ABS 2516-12-o

Leergehäuse

TG ABS 2516-12-o

Artikelnummer 10091201

Kasten: ABS, grau, Deckel: ABS, grau, glatte Seitenwände

Leergehäuse, mit Schutzart IP66/IP67, ABS, U_i=690V AC, U_i=1000V DC, innenliegende...

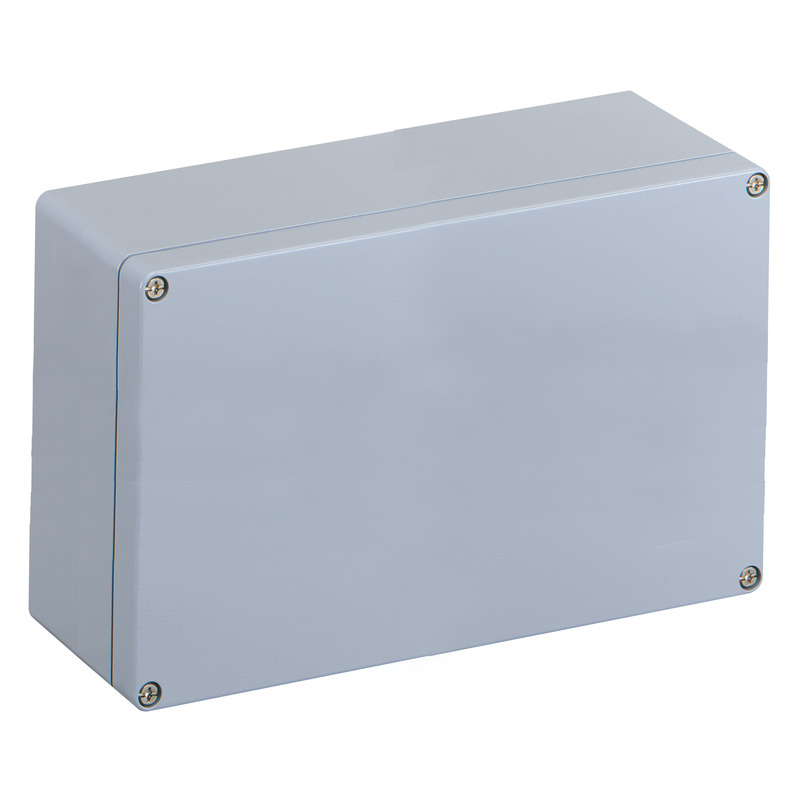

LeergehäuseALS 3927-12

Leergehäuse

ALS 3927-12

Artikelnummer 15101201

Kasten: Aluminium pulverlackbeschichtet, Deckel: Aluminium...

Leergehäuse, mit Schutzart IP66, Aluminium pulverlackbeschichtet, zertifiziert durch UL (UL 50 & CSA...

LeergehäuseALS 1414-7

Leergehäuse

ALS 1414-7

Artikelnummer 15100401

Kasten: Aluminium pulverlackbeschichtet, Deckel: Aluminium...

Leergehäuse, mit Schutzart IP66, Aluminium pulverlackbeschichtet, zertifiziert durch UL (UL 508 &...

Zubehör HWHW LFR-35/SBL

Zubehör HW

HW LFR-35/SBL

Artikelnummer 92993501

Durchmesser 35 mm Ø

Sägeblatt für Lochfräser Type 925-ff

HW-LochfräserHW LFR-35

HW-Lochfräser

HW LFR-35

Artikelnummer 92513501

Durchmesser 35 mm Ø

Lochfräser mit Feder für Platinenauswurf, Frästiefe bis 30 mm

MontagehalterGEOS MH-18

Montagehalter

GEOS MH-18

Artikelnummer 72002201

für GEOS-L/S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

Montagehalter-Set, zur werkzeuglosen Montage von Normschienen 35 x 7,5 mm und Montageplatten in...

Schraubschellen-SetSRS 150-210

Schraubschellen-Set

SRS 150-210

Artikelnummer 72004201

für Mastdurchmesser von 150 bis 210mm

Schraubschellen-Set aus Edelstahl V2A, in Verbindung mit Mastschellen-Set GEOS MSS, Set=2 Stück

ReihenklemmeRK 16²

Reihenklemme

RK 16²

Artikelnummer 67016001

Normalklemme beige, Breite: 12mm

RK 16² Durchgangsklemme für NS35, Anschlussquerschnitt starr/flexibel 2,5-25²/2,5-16²

QuerverbinderQ 703-35²

Querverbinder

Q 703-35²

Artikelnummer 66670301

für RK 35², 3-fach

Querverbinder für Reihenklemme RK

QuerverbinderQ 502-16²

Querverbinder

Q 502-16²

Artikelnummer 66650201

für RK 16², 2-fach

Querverbinder für Reihenklemme RK

QuerverbinderQ 202-2,5²

Querverbinder

Q 202-2,5²

Artikelnummer 66620201

für RK 2,5², 2-fach

Querverbinder für Reihenklemme RK

QuerverbinderQ 102-4²/TS15

Querverbinder

Q 102-4²/TS15

Artikelnummer 66610201

für RK 4²/15, 2-fach

Querverbinder für Reihenklemme RK

SteckdosenkombinationAKi 14-3K

Steckdosenkombination

AKi 14-3K

Artikelnummer 73913301

bestückt mit:

2 x Leitungsschutzschalter B16A, 1-polig
2 x...

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...

SteckdosenkombinationAKi 14-1K

Steckdosenkombination

AKi 14-1K

Artikelnummer 73911301

bestückt mit:

8 x Leitungsschutzschalter B16A, 1-polig
1 x...

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...

SteckdosenkombinationAKi 14-3S

Steckdosenkombination

AKi 14-3S

Artikelnummer 73913101

verfügbare Teilungseinheiten: 14

bestückt mit:

4 x SCHUKO^®-Steckdose...

Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von...

ReihenklemmengehäuseRKKi 4/05-5x4²

Reihenklemmengehäuse

RKKi 4/05-5x4²

Artikelnummer 63540401

bestückt mit 5-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polycarbonat,...

ReihenklemmengehäuseRKKi 4/15-15x4²

Reihenklemmengehäuse

RKKi 4/15-15x4²

Artikelnummer 63240401

bestückt mit 15-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polycarbonat,...

ReihenklemmengehäuseRKKi 4/18-18x4²

Reihenklemmengehäuse

RKKi 4/18-18x4²

Artikelnummer 63041801

bestückt mit 18-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polycarbonat,...

ReihenklemmengehäuseRKKi 4/08-8x4²

Reihenklemmengehäuse

RKKi 4/08-8x4²

Artikelnummer 63640401

bestückt mit 8-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polycarbonat,...

ReihenklemmengehäuseRKKi 4/07-7x4²

Reihenklemmengehäuse

RKKi 4/07-7x4²

Artikelnummer 63040701

bestückt mit 7-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polycarbonat,...

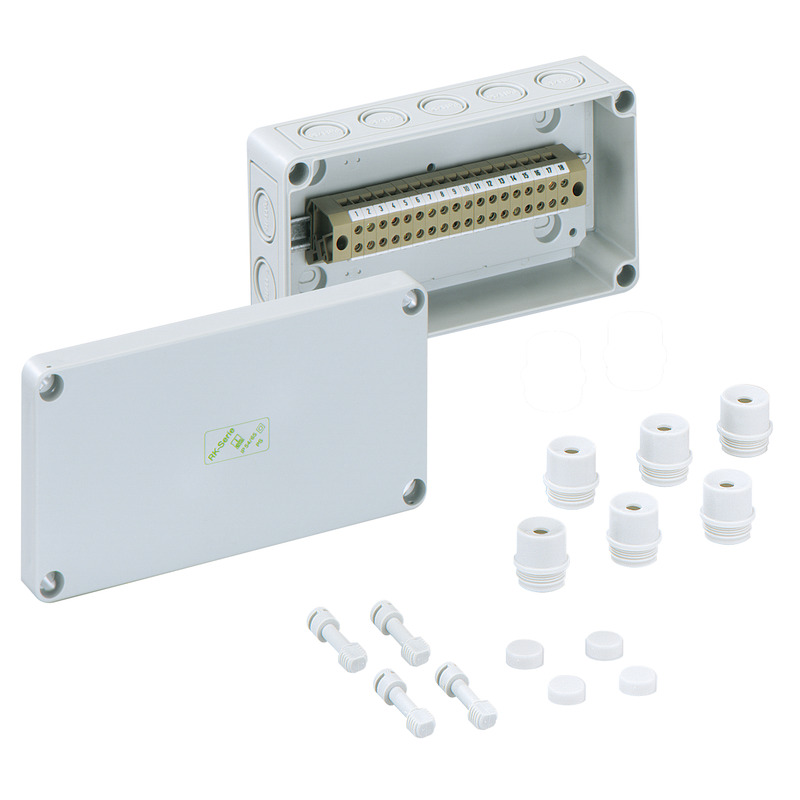

ReihenklemmengehäuseRKK 4/22-22x4²

Reihenklemmengehäuse

RKK 4/22-22x4²

Artikelnummer 61440401

bestückt mit 22-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polystyrol,...

ReihenklemmengehäuseRKK 4/18-18x4²

Reihenklemmengehäuse

RKK 4/18-18x4²

Artikelnummer 60041801

bestückt mit 18-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polystyrol,...

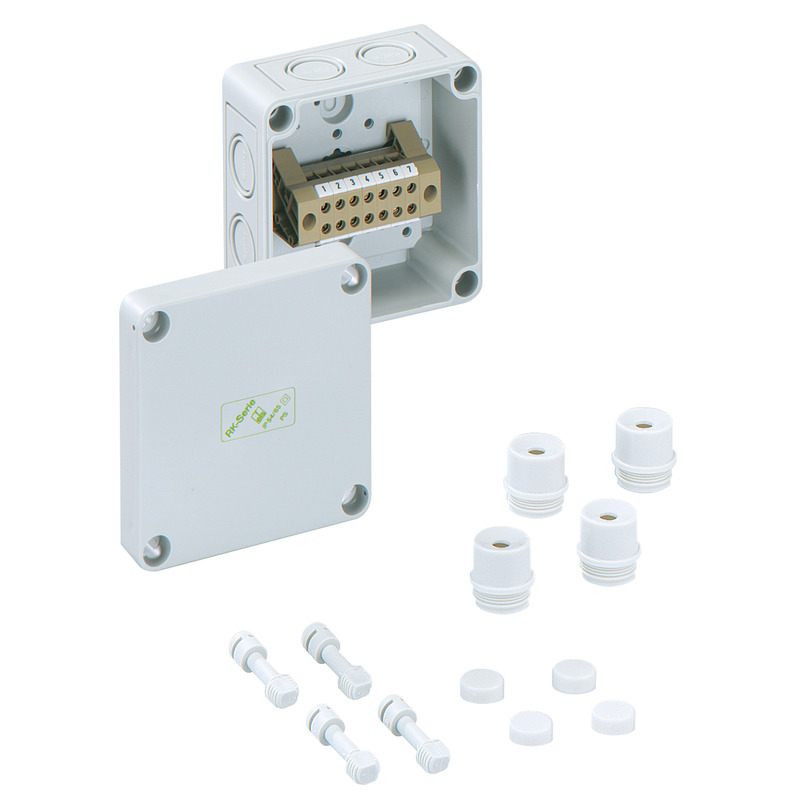

ReihenklemmengehäuseRKK 4/07-7x4²

Reihenklemmengehäuse

RKK 4/07-7x4²

Artikelnummer 60040701

bestückt mit 7-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polystyrol,...

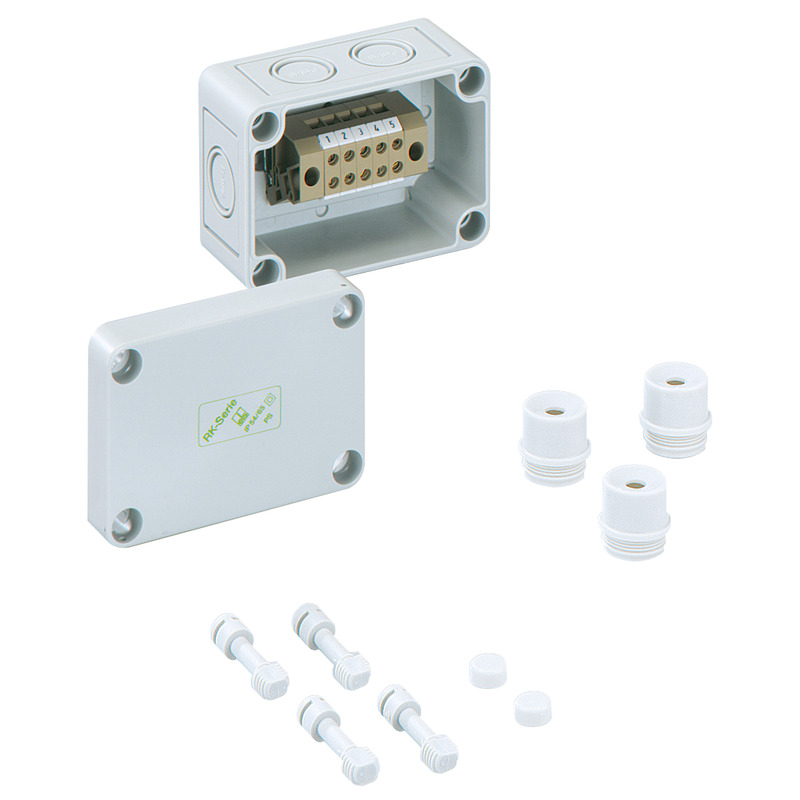

ReihenklemmengehäuseRKK 4/05-5x4²

Reihenklemmengehäuse

RKK 4/05-5x4²

Artikelnummer 60540401

bestückt mit 5-polige Blockklemme 4mm² (Typ Contaclip BKA 4)

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4 mm², Ui=400V AC, Polystyrol,...

AnbaustutzenAST M32

Anbaustutzen

AST M32

Artikelnummer 23043201

Dichtbereich 13 - 23 mm

Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...

AnbaustutzenAST M25

Anbaustutzen

AST M25

Artikelnummer 23042501

Dichtbereich 9 - 18,5 mm

Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...

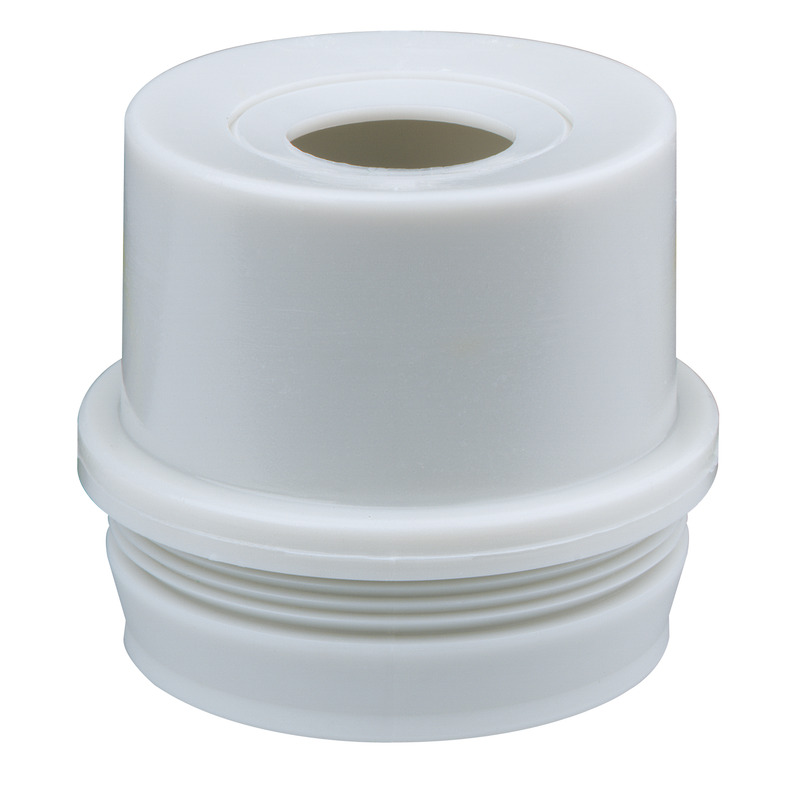

AnbaustutzenAST M16

Anbaustutzen

AST M16

Artikelnummer 23041601

Dichtbereich 6 - 10 mm

Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...

KabelverschraubungKVR M50 LG-MGM

Kabelverschraubung

KVR M50 LG-MGM

Artikelnummer 22945001

Dichtbereich 21 - 34,5 mm, Gewindelänge 18 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, langes Anschlussgewinde, M_ x 1,5 mm, mit...

Benachrichtigungen

AK Kompakt - Aufs Maximum reduziert

AK Gewinnspiel

Abox EasyPrint

AK Kompakt
Kleinverteiler

AK 09

Beschreibung

Highlights

Produkteigenschaften

Elektrische Eigenschaften

Farben

Maße und Gewicht

Materialeigenschaften

Mechanische Eigenschaften

Umgebungsbedingungen

Vertriebsdaten

Werkstoff

Logistikdaten

Umkarton

Palette

Stück

Downloads

Datenblatt Download

Beschriftungsstreifen

Maßblatt

Zertifikat

Planungsdaten

Ausschreibungstexte

CAD-Daten

Zubehör

Verlustleistungsangaben in Watt

Support & Experten

Händler finden

Zuletzt angesehene Produkte

Wir verwenden Cookies.

AK Kompakt - Aufs Maximum reduziert

AK Gewinnspiel

Abox EasyPrint

AK KompaktKleinverteiler

AK 09

Beschreibung

Highlights

Produkteigenschaften

Elektrische Eigenschaften

Farben

Maße und Gewicht

Materialeigenschaften

Mechanische Eigenschaften

Umgebungsbedingungen

Vertriebsdaten

Werkstoff

Logistikdaten

Umkarton

Palette

Stück

Downloads

Datenblatt Download

Beschriftungsstreifen

Maßblatt

Zertifikat

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Zubehör

Verlustleistungsangaben in Watt

Support & Experten

Händler finden

Zuletzt angesehene Produkte

Wir verwenden Cookies.

Vorhandene Merkliste

Neue Merkliste

AK Kompakt
Kleinverteiler
