Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit 10/2025)

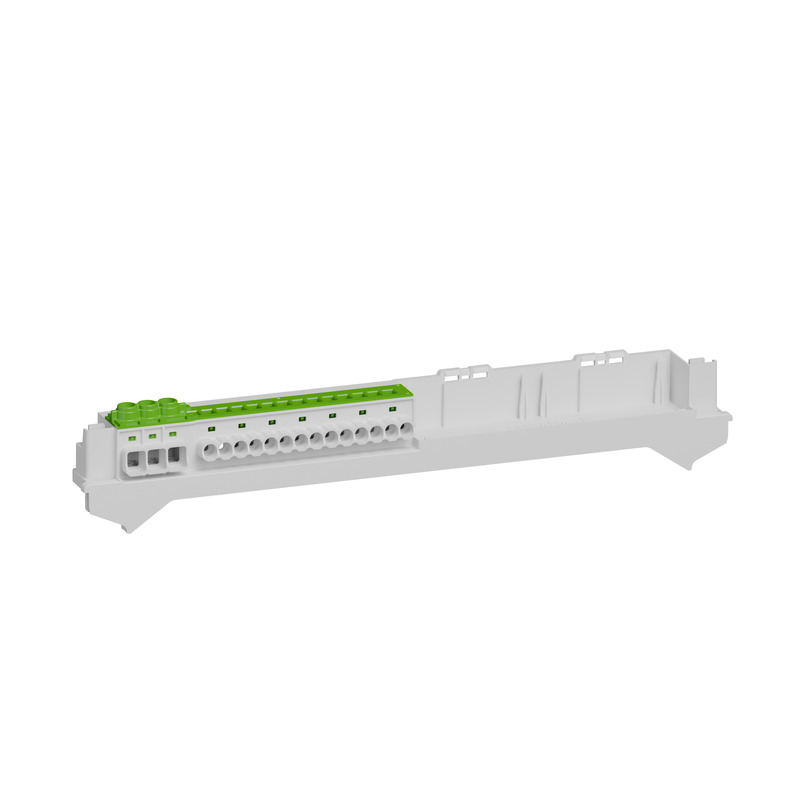

PE-Klemmschiene mit 3 Schraubklemmen 2,5-16 mm² und 14 Push-In-Klemmen 0,75-4mm², geeignet für die Aufnahme von 2 N-Modulen
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Polzahl | 1 |
| berührungssicher | Ja |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Abisolierlänge | 13 mm |
| Anschluss 1: Klemmstellen je Pol | 3 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Nein |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (min) | 2.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 2.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 2.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 2.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 16 mm² |
| Anschluss 2: Anschlussart | schraubenlos |
| Anschluss 2: Abisolierlänge | 12 mm |
| Anschluss 2: Klemmstellen je Pol | 14 |
| Anschluss 2: Geeignet für CU-Leiter | Ja |
| Anschluss 2: Geeignet für AL-Leiter | Nein |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (min) | 0.75 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (max) | 4 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 0.75 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 4 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) | 0.75 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) | 4 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 0.75 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 4 mm² |
| Breite | 29 mm |
|---|---|
| Länge | 273 mm |
| Höhe | 49 mm |
| Gewicht | 0.1077 kg |
| halogenfrei | ja |
|---|---|
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Anschluss 1: Anzugsdrehmoment | 2 Nm |
|---|
| EAN | 4013902705047 |
|---|---|
| ETIM Klasse | EC001284 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
| Material des Isolierkörpers | Thermoplast |
|---|
| EAN / GTIN | 4013902705054 |
|---|---|
| Breite | 0.444 m |
| Gewicht | 2.26 kg |
| Höhe | 0.19 m |
| VME Faktor | 20 St |
| Tiefe | 0.329 m |
| EAN / GTIN | 4013902705061 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 157.6 kg |
| Höhe | 1.93 m |
| VME Faktor | 1200 St |
| Tiefe | 1.2 m |
| EAN / GTIN | 4013902705047 |
|---|---|
| Breite | 0.029 m |
| Gewicht | 0.1077 kg |
| Höhe | 0.049 m |
| VME Faktor | 1 St |
| Tiefe | 0.273 m |
Ausschreibungstexte
(73485001.TXT 519 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
N-Modul-Set
AK3 1/6/1 N
Artikelnummer 73385201
Set bestehend aus 4 N-Module und 3 Steckbrücken
N-Module mit Betätigungshebel zum werkzeuglosen Lösen der Leiter, mit jeweils 2 Schraubklemmen...
Klemmschiene
AK 6/21 PE
Artikelnummer 73485101
PE-Klemmschiene mit 6 Schraubklemmen 2,5-16 mm² und 21 Push-In-Klemmen...
Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit...

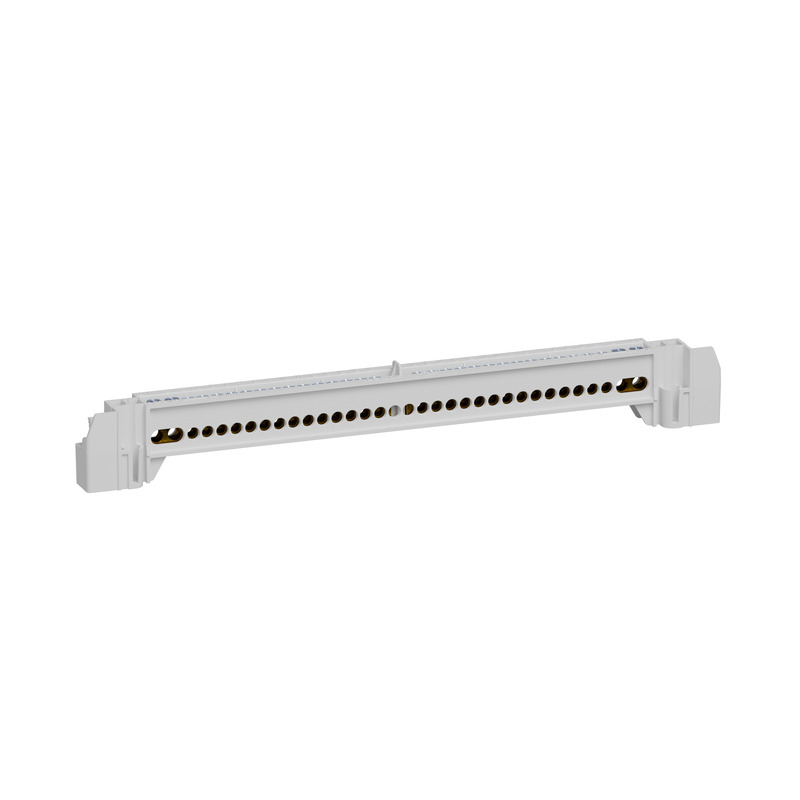

Klemmschiene
AK 24 PE/N-S
Artikelnummer 73485201
PE/N-Klemmschiene mit Schraubklemmen: PE und N mit jeweils 2...
Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit...

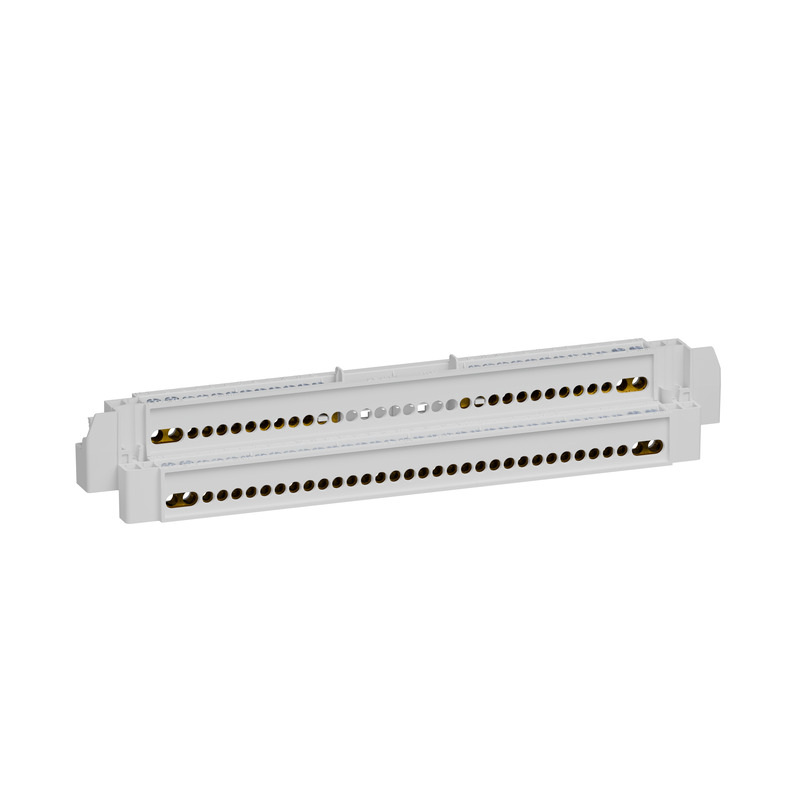

Klemmschiene
