Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit 10/2025)
PE/N-Klemmschiene mit Schraubklemmen: PE mit 4 Klemmstellen 2,5 - 16 mm² und 30 Klemmstellen 0,75 - 6 mm², N mit 2 N-Potentialen mit je 2 Klemmstellen 2,5 - 16 mm² und 10 Klemmstellen 0,75 - 6 mm²
| Bemessungsbetriebsspannung AC | 400 V |
|---|---|
| Polzahl | 3 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Abisolierlänge | 12 mm |
| Anschluss 1: Klemmstellen je Pol | 12 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 2.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 10 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 2.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 16 mm² |
| Anschluss 2: Anschlussart | Schrauben |
| Anschluss 2: Klemmstellen je Pol | 34 |
| Anschluss 2: Geeignet für CU-Leiter | Ja |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 4 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) | 6 mm² |
| Breite | 35 mm |
|---|---|
| Länge | 267 mm |
| Höhe | 47 mm |
| Gewicht | 0.3009 kg |
| halogenfrei | ja |
|---|---|
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Anschluss 1: Anzugsdrehmoment | 1.4 Nm |
|---|---|
| Anschluss 2: Anzugsdrehmoment | 1.4 Nm |
| EAN | 4013902705238 |
|---|---|
| ETIM Klasse | EC001284 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
| Material des Isolierkörpers | Thermoplast |
|---|
| EAN / GTIN | 4013902705245 |
|---|---|
| Breite | 0.444 m |
| Gewicht | 6.378 kg |
| Höhe | 0.19 m |
| VME Faktor | 20 St |
| Tiefe | 0.329 m |
| EAN / GTIN | 4013902705252 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 404.68 kg |
| Höhe | 1.93 m |
| VME Faktor | 1200 St |
| Tiefe | 1.2 m |
| EAN / GTIN | 4013902705238 |
|---|---|
| Breite | 0.035 m |
| Gewicht | 0.3009 kg |
| Höhe | 0.047 m |
| VME Faktor | 1 St |
| Tiefe | 0.267 m |
Ausschreibungstexte
(73485301.TXT 595 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Klemmschiene
AK 3/14 PE
Artikelnummer 73485001
PE-Klemmschiene mit 3 Schraubklemmen 2,5-16 mm² und 14 Push-In-Klemmen...
Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit...
Klemmschiene
AK 6/21 PE
Artikelnummer 73485101
PE-Klemmschiene mit 6 Schraubklemmen 2,5-16 mm² und 21 Push-In-Klemmen...
Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit...
Klemmschiene
AK 24 PE/N-S
Artikelnummer 73485201
PE/N-Klemmschiene mit Schraubklemmen: PE und N mit jeweils 2...
Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit...
Unterstützung
Hier gehts zur Support seiteUnterstützung
Hier gehts zur Support seite
Händler finden
Händler finden
Klemmschiene
AK 6/21 PE
Artikelnummer 73485101
PE-Klemmschiene mit 6 Schraubklemmen 2,5-16 mm² und 21 Push-In-Klemmen...
Klemmschienen, als zusätzliche Klemmen oder als Ersatzbedarf zum Einbau in AK 24 und AK 36 (seit...
Normschiene
AK NS 24/36
Artikelnummer 73481301
12 TE, inkl. Hutschienenhalter für AK 24 und AK 36 (seit 10/2025)
Normschiene als Hutschiene 35 x 7,5 mm

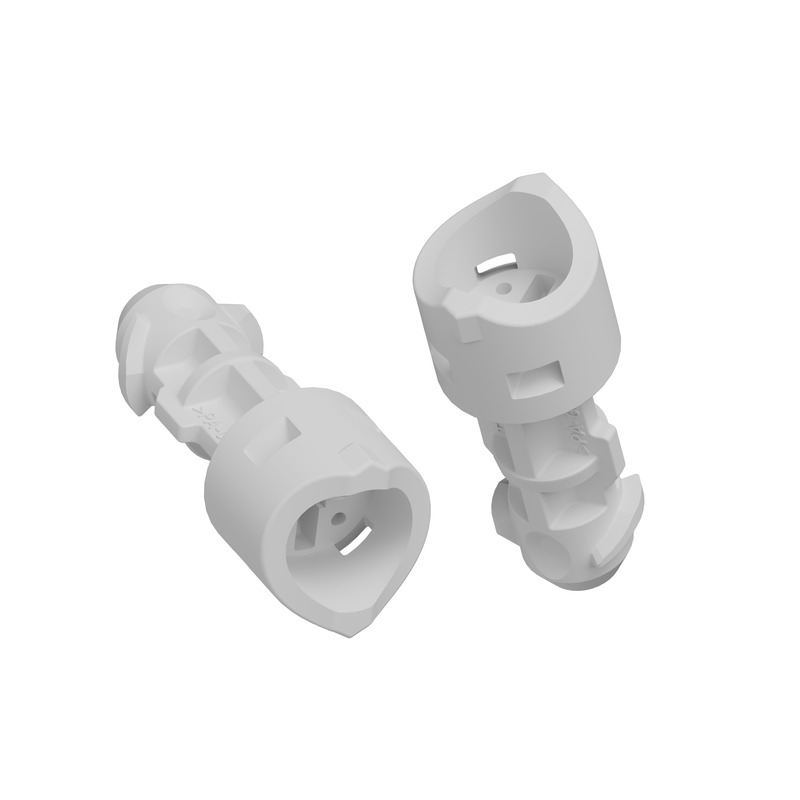

Schnellverschluss-Set
