Beschreibung
PE/N-Klemmschiene, zum Einbau in AK/AKi Kompakt Kleinverteilern als zusätzliche Klemmen oder als Ersatzbedarf.
PE und N-Klemme mit jeweils 2 Klemmstellen 16 mm² und 5 Klemmstellen 6 mm²
#79020701 | Maße: 176 x 27 x 13 mm
Klemmschiene
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsbetriebsspannung AC | 400 V |
|---|---|
| Polzahl | 2 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Abisolierlänge | 12 mm |
| Anschluss 1: Klemmstellen je Pol | 7 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 6 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 16 mm² |
| Anschluss 2: Anschlussart | Schrauben |
| Anschluss 2: Geeignet für CU-Leiter | Ja |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) | 6 mm² |
Maße und Gewicht
| Breite | 176 mm |
|---|---|
| Länge | 27 mm |
| Höhe | 13 mm |
| Gewicht | 0.0498 kg |
Materialeigenschaften
| Brennbarkeitsklasse nach UL94 | V2 |
|---|---|
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Anschluss 1: Anzugsdrehmoment | 1.4 Nm |
|---|---|
| Anschluss 2: Anzugsdrehmoment | 1.4 Nm |
Vertriebsdaten
| EAN | 4013902852437 |
|---|---|
| ETIM Klasse | EC001284 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material des Isolierkörpers | Thermoplast |
|---|
Logistikdaten
Stück
| EAN / GTIN | 4013902852437 |
|---|---|
| Breite | 0.176 m |
| Gewicht | 0.0498 kg |
| Höhe | 0.013 m |
| VME Faktor | 1 St |
| Tiefe | 0.027 m |
Umkarton
| EAN / GTIN | 4013902343805 |
|---|---|
| Breite | 0.357 m |
| Gewicht | 2.848 kg |
| Höhe | 0.127 m |
| VME Faktor | 50 St |
| Tiefe | 0.257 m |
Palette
| EAN / GTIN | 4013902343812 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 330 kg |
| Höhe | 1.67 m |
| VME Faktor | 5400 St |
| Tiefe | 1.2 m |
Downloads
Datenblatt Download
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(79020701.TXT 475 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Zubehör

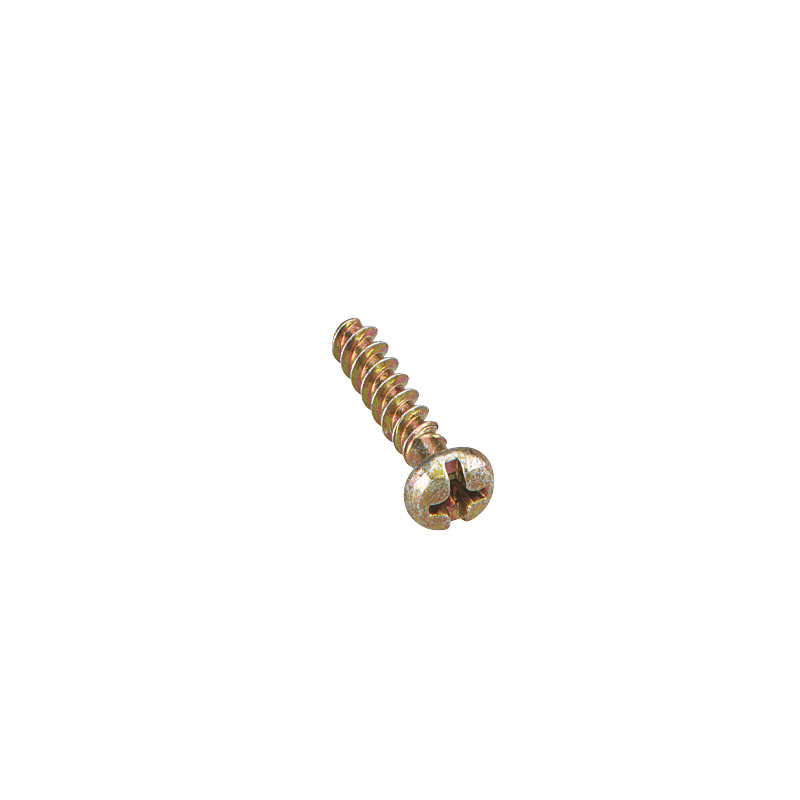

Schrauben-SetSR NS35
Schrauben-Set
SR NS35
Artikelnummer 79541301
Befestigungsschrauben für 1 Trägerset TR NS35/xx
Befestigungsschrauben für 1 Trägerset TR NS35-xx, Set = 30 Stück
Ähnliche Produkte

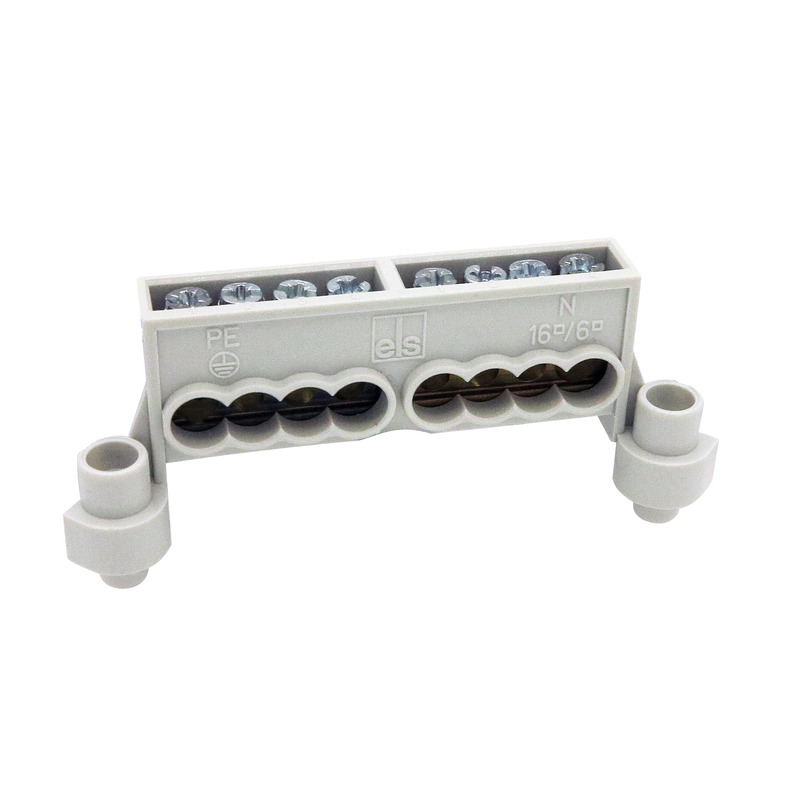

KlemmschieneAK 03 PEN-S
Klemmschiene
AK 03 PEN-S
Artikelnummer 79020401
PE und N-Klemme mit jeweils 1 Klemmstelle 16 mm² und 3 Klemmstellen 6...
PE/N-Klemmschiene, zum Einbau in AK/AKi Kompakt Kleinverteilern als zusätzliche Klemmen oder als...

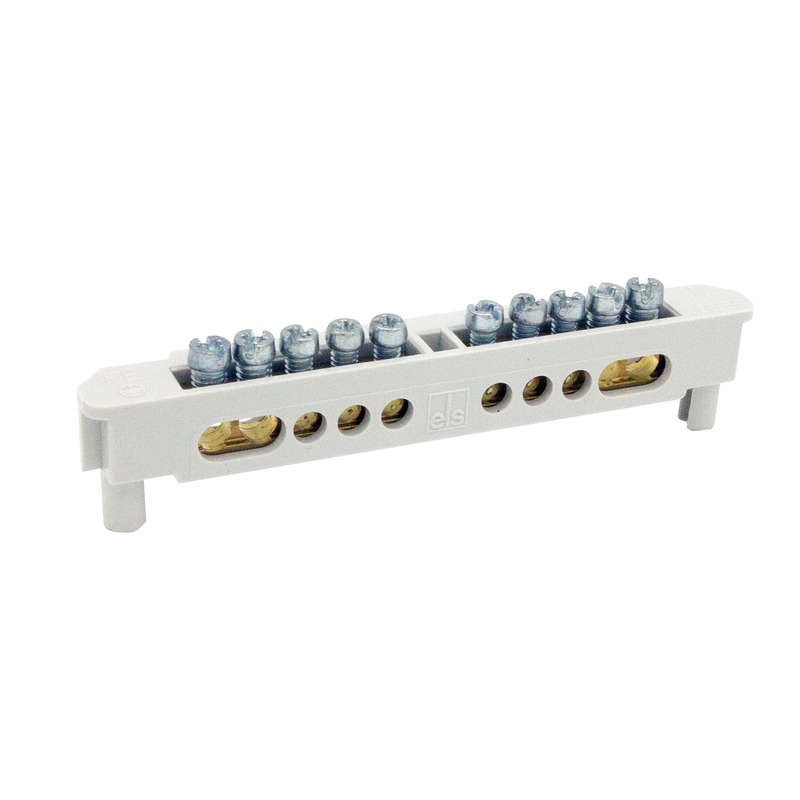

KlemmschieneAK 05 PEN-S
Klemmschiene
AK 05 PEN-S
Artikelnummer 79020501
PE und N-Klemme mit jeweils 2 Klemmstellen 16 mm² und 3 Klemmstellen 6...
PE/N-Klemmschiene, zum Einbau in AK/AKi Kompakt Kleinverteilern als zusätzliche Klemmen oder als...

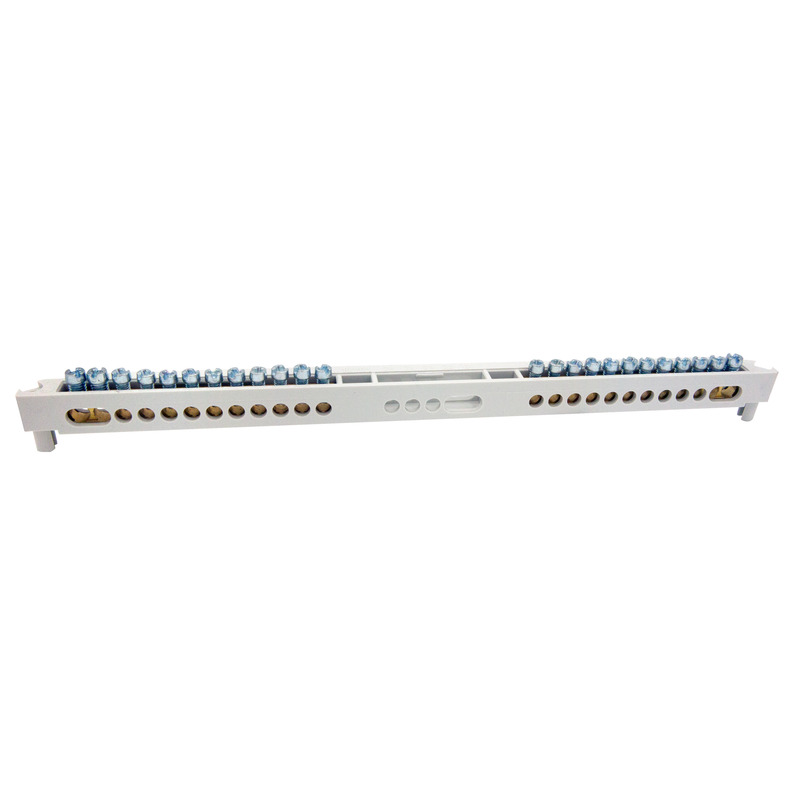

KlemmschieneAK 12 PEN-S
Klemmschiene
AK 12 PEN-S
Artikelnummer 79021101
PE und N-Klemme mit jeweils 2 Klemmstellen 16 mm² und 10 Klemmstellen...
PE/N-Klemmschiene, zum Einbau in AK/AKi Kompakt Kleinverteilern als zusätzliche Klemmen oder als...

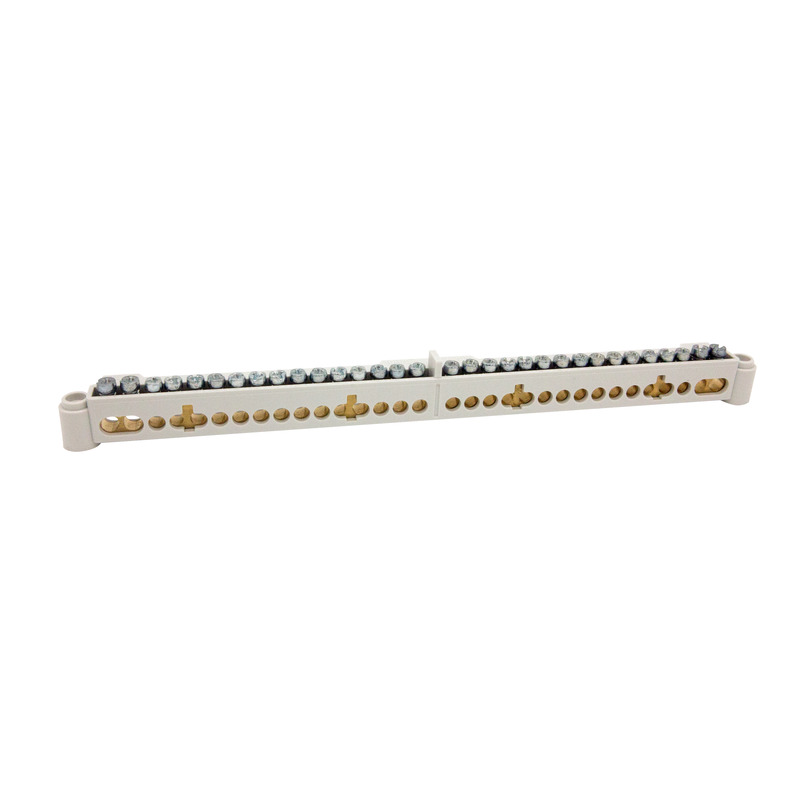

KlemmschieneAK 24 PEN-S
