Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse als zusätzliche Klemmen oder für Ersatzbedarf
einstufige N-Klemmschiene, mit 4 schraubbaren Klemmstellen 2,5 mm² - 16 mm², und 28 schraubenlosen Klemmstellen 1,5 mm² - 4 mm², Nach Entfernung der Querverbindung Aufteilung in, 2 N-Potentiale mit jeweils 3 schraubbaren Klemmstellen, 2,5 mm² - 16 mm² und 14 schraubenlosen, Klemmstellen 1,5 mm² - 4 mm²
| Bemessungsbetriebsspannung AC | 400 V |
|---|---|
| Bemessungsstrom | 76 A |
| Polzahl | 2 |
| berührungssicher | Ja |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Abisolierlänge | 13 mm |
| Anschluss 1: Klemmstellen je Pol | 3 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Nein |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 16 mm² |
| Anschluss 2: Anschlussart | schraubenlos |
| Anschluss 2: Abisolierlänge | 12 mm |
| Anschluss 2: Klemmstellen je Pol | 14 |
| Anschluss 2: Geeignet für CU-Leiter | Ja |
| Anschluss 2: Geeignet für AL-Leiter | Nein |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (max) | 4 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 4 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) | 4 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 4 mm² |
| Breite | 300 mm |
|---|---|
| Länge | 90 mm |
| Höhe | 60 mm |
| Gewicht | 0.137 kg |
| Brennbarkeitsklasse nach UL94 | V2 |
|---|---|
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Anschluss 1: Anzugsdrehmoment | 1.6 Nm |
|---|
| EAN | 4013902980215 |
|---|---|
| ETIM Klasse | EC001284 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
| Material des Isolierkörpers | Thermoplast |
|---|
| EAN / GTIN | 4013902980215 |
|---|---|
| Breite | 0.3 m |
| Gewicht | 0.137 kg |
| Höhe | 0.06 m |
| VME Faktor | 1 St |
| Tiefe | 0.09 m |
| EAN / GTIN | 4013902343959 |
|---|---|
| Breite | 0.357 m |
| Gewicht | 3.64 kg |
| Höhe | 0.127 m |
| VME Faktor | 25 St |
| Tiefe | 0.257 m |
| EAN / GTIN | 4013902343966 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 411.12 kg |
| Höhe | 1.67 m |
| VME Faktor | 2700 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(79031801.TXT 741 B)
Anmelden, um Ausschreibungstexte herunterzuladen.

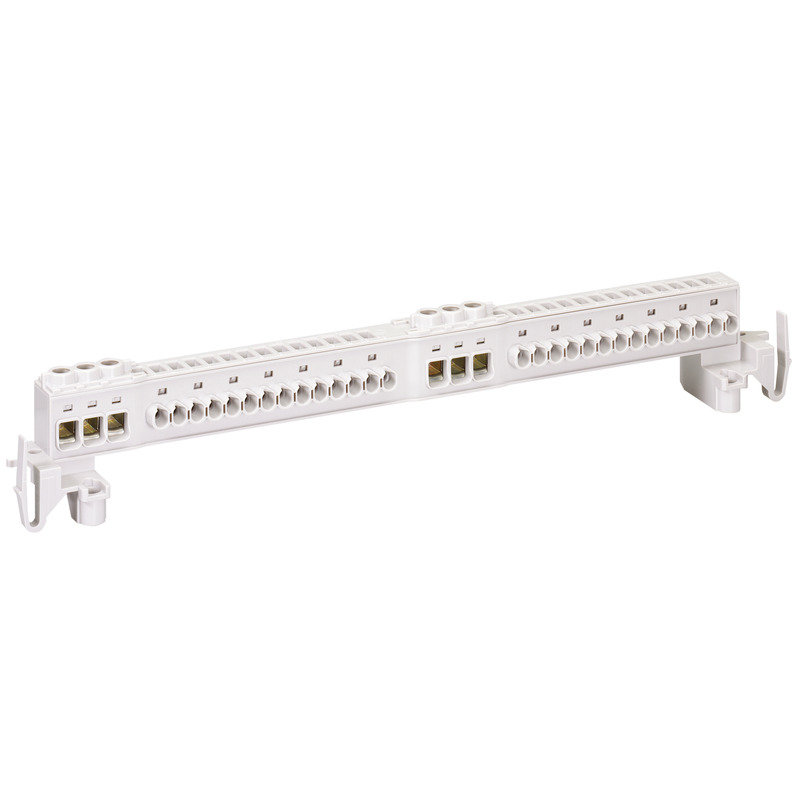

Klemmschiene
AK 14 PEN-SL
Artikelnummer 79031701
einstufige PE/N-Klemmschiene mit jeweils, 3 schraubbaren Klemmstellen...
Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...

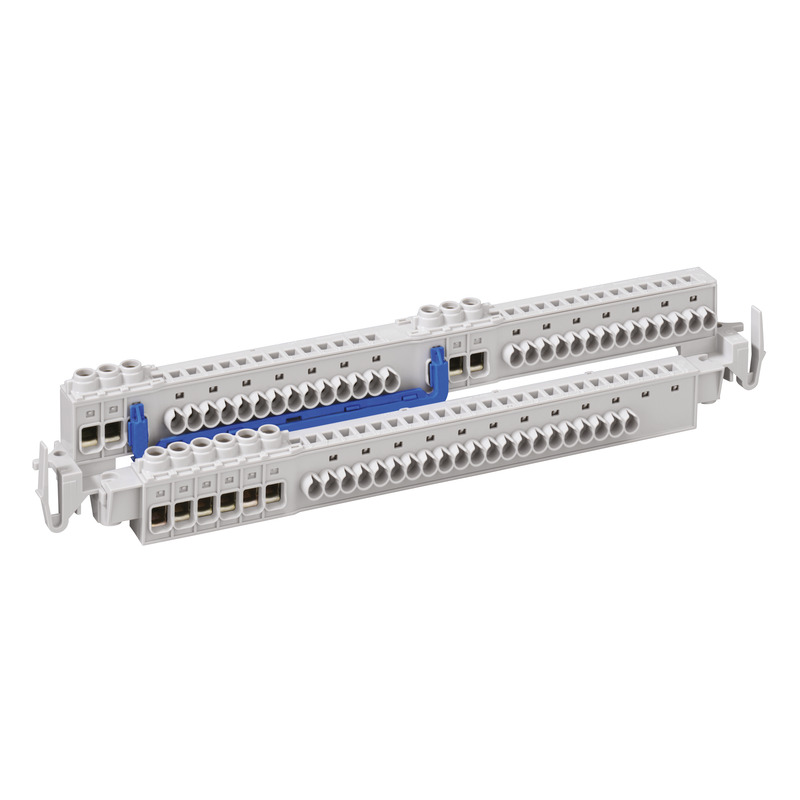

Klemmschiene
