Dechenhöhle in Iserlohn: Spelsberg

Licht ins Dunkel

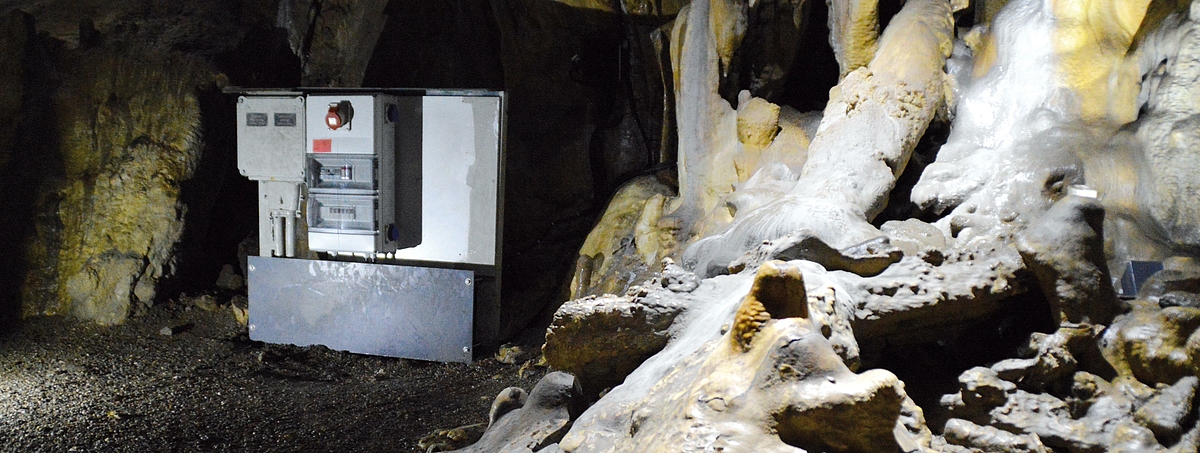

Kleinverteiler in der Dechenhöhle

Aufgabenstellung
Versorgung und Steuerung von Lichtanlagen bei starken Temperaturschwankungen und der dadurch entstehenden Kondenswasserbildung innerhalb des Kleinverteilers unter Beibehaltung der Schutzart IP65.

Produkte im Einsatz
Installation von 20 Stück AK 28 Plus Kleinverteilern und AK3 STD Anbausteckdosen.

Warum AK Kleinverteiler
Die extrem hohe Luftfeuchtigkeit von 100 % bei 10 Grad° Temperatur in der Höhle, sowie eine schwankende Außentemperatur erfordern den Einsatz von AK Air Kleinverteilern. Die integrierten Belüftungselemente verhindern das Enstehen von Kondenswasser im Gehäuse und sorgen so für eine sichere Stromversorgung in den Höhlen. Der Plus-Bereich bietet die Möglichkeit, die gewünschte CEE-Steckdose direkt zu integrieren.

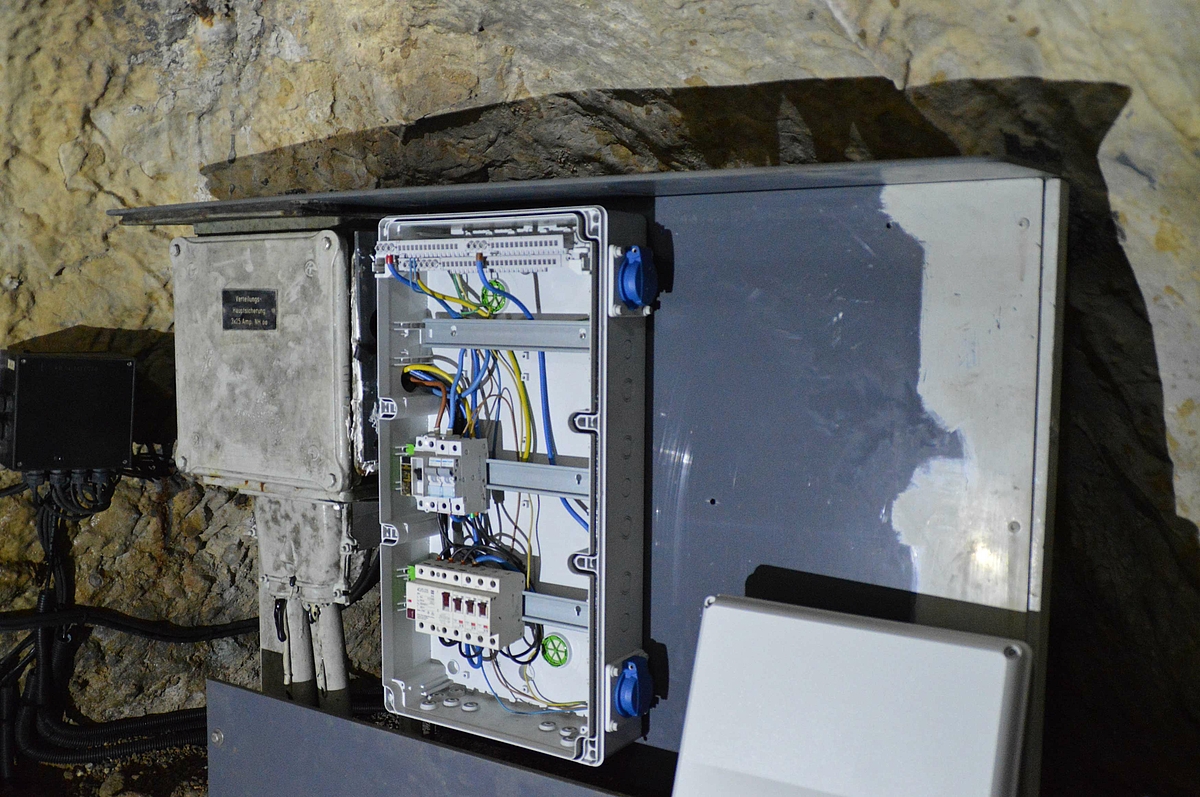

Bei annähernd 100 % Luftfeuchtigkeit kommt empfindliche Elektronik häufig an ihre Grenzen. Um sie auch unter solchen Extrembedingungen sicher zu verwahren und Kondenswasser zu vermeiden nutzt man in der Iserlohner Dechenhöhle Kleinverteiler von Spelsberg.

Die Dechenhöhle in Iserlohn zieht auch 148 Jahre nach ihrer Entdeckung immer noch 60.000 Besucher jährlich in ihren Bann.

„Im Winter 2014/15 haben wir die ganze Höhle komplett auf LED-Technik umgerüstet“ erzählt Thomas Warnke, der als Elektriker für die Märkischen Verkehrsbetriebe arbeitet, die bis heute die Höhle elektrotechnisch versorgen. In diesem Zuge wurde auch die gesamte Verkabelung geändert. Wo früher dicke Kabelbäume die Verbindung zwischen den insgesamt 25 Verteilungen in der Höhle und den vielen Strahlern sicherstellten, hat moderne Bustechnik Einzug gehalten. Damit wurde der Verdrahtungsaufwand erheblich reduziert und die zahlreichen Relais in den Verteilungen konnten moderner Elektronik weichen, was auch den Platzbedarf verringerte.

Angesichts der hochwertigen Elektronik galten für die Verteilungen nun besondere Anforderungen. Die bisher verwendeten Kleinverteiler, durchaus Markenprodukte von guter Qualität, in denen sich aber regelmäßig Kondenswasser bildete, waren hier nicht mehr ausreichend.

„Wir haben in der Höhle eine Luftfeuchtigkeit von annähernd 100 % bei 10 Grad Celsius Temperatur – allerdings nur im Inneren. An den Eingängen variiert diese je nach Außentemperatur, so dass wir hier an schwülen Sommertagen hohe Feuchtigkeitseinträge durch kondensierendes Wasser haben“ erklärt Dr. Stefan Niggemann, Geschäftsführer der Höhle und des angeschlossen Deutschen Höhlenmuseums.

Hinzu kam die Problematik, dass die Beleuchtung der Höhle nur sehr unregelmäßig geschaltet wird. Während der Besuchszeiten ist sie im Dauerbetrieb – abends dann jedoch über Stunden ausgeschaltet. So erwärmte sich der Innenraum der Verteilung regelmäßig, um anschließend wieder abzukühlen und dann feuchte Höhlenluft ins Innere zu ziehen. Bei den vorhandenen wasserdichten, aber nicht gasdichten Gehäusen, blieb diese Feuchtigkeit im Innenraum und wurde dort mit der Zeit immer mehr – ein unhaltbarer Zustand für die Verantwortlichen, zumal er einen hohen Aufwand an Wartung und Instandhaltung nach sich zog.

Genau in dieser Phase kam Spelsberg mit seinem neuen Verteiler AK Air auf den Markt. Alexander Schmidt, Spelsberg Mitarbeiter, lief damit bei seinem Kunden Thomas Warnke offene Türen ein.

Das Besondere an diesem Gehäuse sind vor allem die integrierten Air-Belüftungselemente – eine Weltneuheit, die das Entstehen von Kondenswasser innerhalb des Verteilers zuverlässig verhindert, indem es einen permanenten Druck- und Luftaustausch ermöglicht. Während des Abkühlens eingeströmte Luft kann so bei einem erneuten Erwärmen problemlos mitsamt der Feuchtigkeit wieder entweichen.

Die Belüftungselemente sind so ausgelegt, dass durch ihre besondere Form Wasser oder Fremdkörper keine Chance haben, in den Innenraum zu gelangen. Die Schutzart IP 65 kann so trotz des permanenten Luftaustausches sichergestellt werden.
