Das Produkt ist nicht mehr lieferbar!

#97600101 | Maße: 150 x 150 x 106 mm

Einbaugehäuse

IBTronic H120-S1

Einbaugehäuse, für Ortbeton oder Fertigteilbau, zum Einbau von NV/HV/LED-Leuchten und Lautsprechern, geeignet für Klebebefestigung und Gegenschalung, für die Installation in Decken ab 140 mm,...

Anmelden, um Preis zu sehen

Beschreibung

Einbaugehäuse, für Ortbeton oder Fertigteilbau, zum Einbau von NV/HV/LED-Leuchten und Lautsprechern, geeignet für Klebebefestigung und Gegenschalung, für die Installation in Decken ab 140 mm, Wandeinbau mit IBT Stützholmtechnik, für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

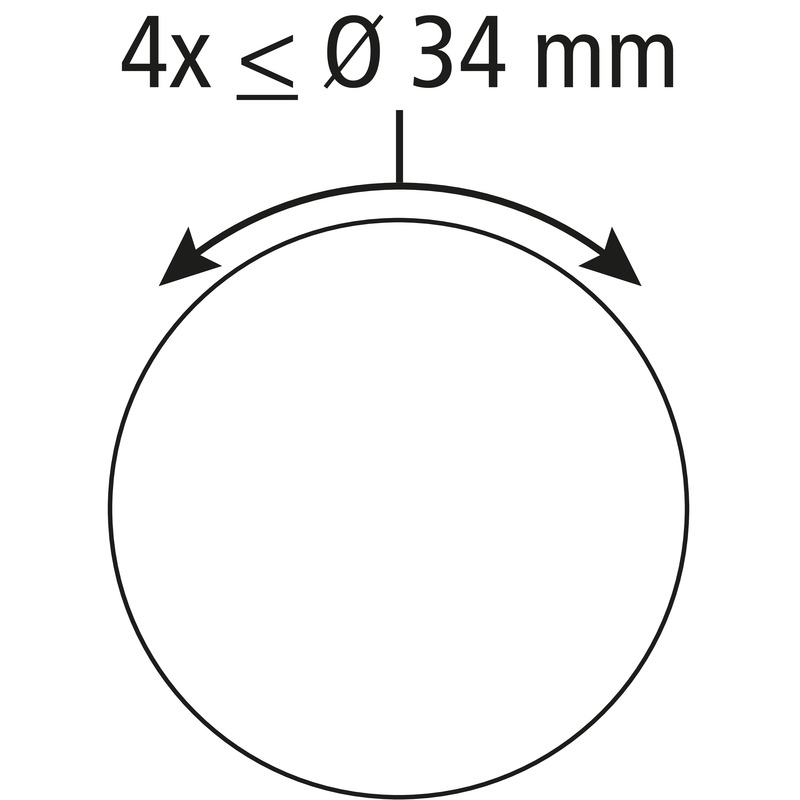

Auslassöffnung: 1-fach Gerätedose. Für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, maximale Einbauhöhe NV-Leuchten: 75 mm, HV-Leuchten: 80 mm, Lampenleistung Halogen max. 50 W, Lampenleistung LED max. 20 W, Klebebefestigung oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M32

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	400 V
Schutzart	IP30
geeignet für	Betonbau

Farben

Farbe Oberteil	sonstige

Maße und Gewicht

Breite	150 mm
Länge	150 mm
Höhe	106 mm
Innenhöhe	80 mm
Gewicht	0.205 kg

Materialeigenschaften

halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Klebebefestigung oder Nagelbefestigung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	- %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C

Vertriebsdaten

EAN	4013902926350
ETIM Klasse	EC000414
Zolltarifnummer	39269097
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen

Logistikdaten

Umkarton

EAN / GTIN	4013902347926
Breite	0.372 m
Gewicht	2.44 kg
Höhe	0.372 m
VME Faktor	10 St
Tiefe	0.262 m

Palette

EAN / GTIN	4013902347933
Breite	0.8 m
Gewicht	105.84 kg
Höhe	1.65 m
VME Faktor	360 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902926350
Breite	0.15 m
Gewicht	0.205 kg
Höhe	0.106 m
VME Faktor	1 St
Tiefe	0.15 m
