Das Produkt ist nicht mehr lieferbar!

#97620401 | Maße: 306 x 150 x 106 mm

Einbaugehäuse

IBTronic H120TT-P

Einbaugehäuse, für Ortbeton oder Fertigteilbau, zum Einbau von NV/HV/LED-Leuchten und Lautsprechern, geeignet für Klebebefestigung und Gegenschalung, für die Installation in Decken ab 140 mm,...

Anmelden, um Preis zu sehen

Beschreibung

Einbaugehäuse, für Ortbeton oder Fertigteilbau, zum Einbau von NV/HV/LED-Leuchten und Lautsprechern, geeignet für Klebebefestigung und Gegenschalung, für die Installation in Decken ab 140 mm, Wandeinbau mit IBT Stützholmtechnik, für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, mit zusätzl. Anschlussraum (z.B. zum Einbau eines Sicherheitstransformators bis max. 150 VA), mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

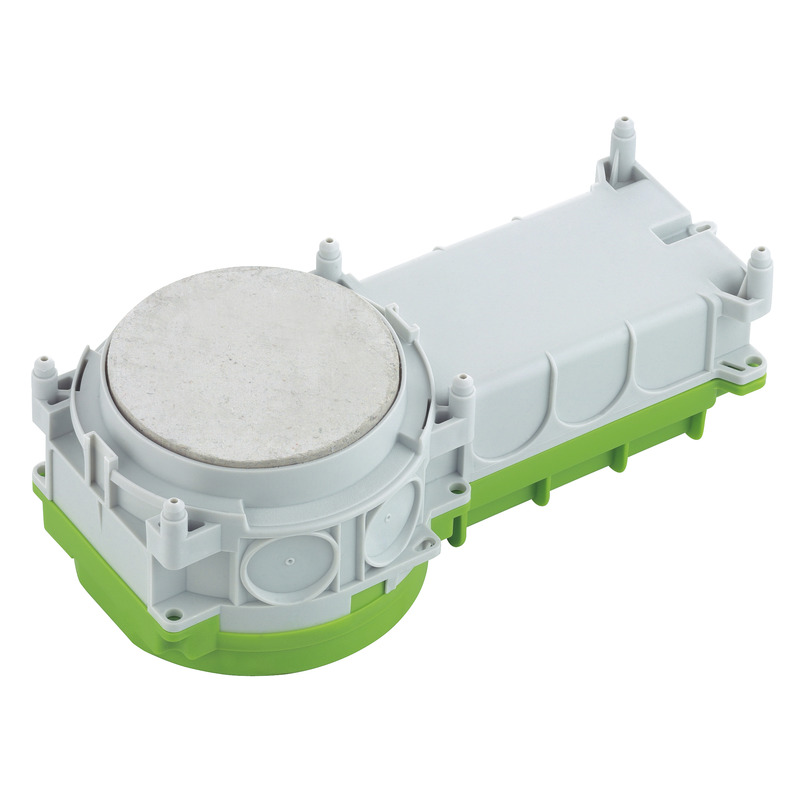

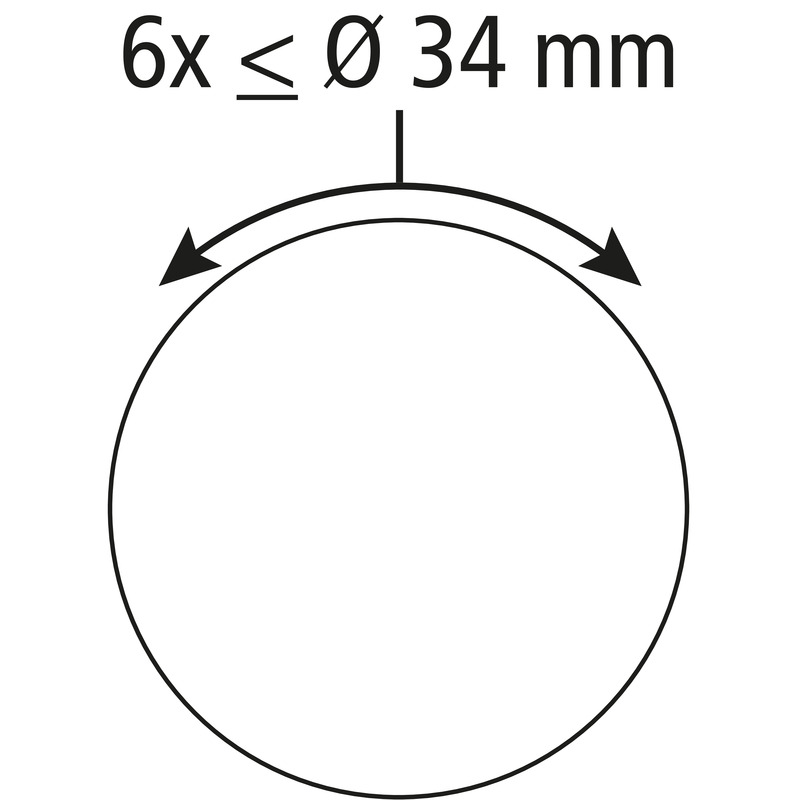

Auslassöffnung wählbar: Fermacell®-Platte, variabel bis Ø 100 mm. Für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, maximale Einbauhöhe NV-Leuchten: 75 mm, HV-Leuchten: 80 mm, Lampenleistung Halogen max. 50 W, Lampenleistung LED max. 20 W, Membran zur Lochung, Dichtbereich M16 - M32

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	400 V
Schutzart	IP30
geeignet für	Betonbau

Farben

Farbe Oberteil	sonstige

Maße und Gewicht

Breite	306 mm
Länge	150 mm
Höhe	106 mm
Innenhöhe	80 mm
Gewicht	0.49 kg

Materialeigenschaften

halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	- %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C

Vertriebsdaten

EAN	4013902926473
ETIM Klasse	EC000414
Zolltarifnummer	39269097
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen

Logistikdaten

Umkarton

EAN / GTIN	4013902348183
Breite	0.493 m
Gewicht	4.4 kg
Höhe	0.356 m
VME Faktor	8 St
Tiefe	0.293 m

Palette

EAN / GTIN	4013902348190
Breite	0.8 m
Gewicht	74.8 kg
Höhe	1.58 m
VME Faktor	96 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902926473
Breite	0.306 m
Gewicht	0.49 kg
Höhe	0.106 m
VME Faktor	1 St
Tiefe	0.15 m
