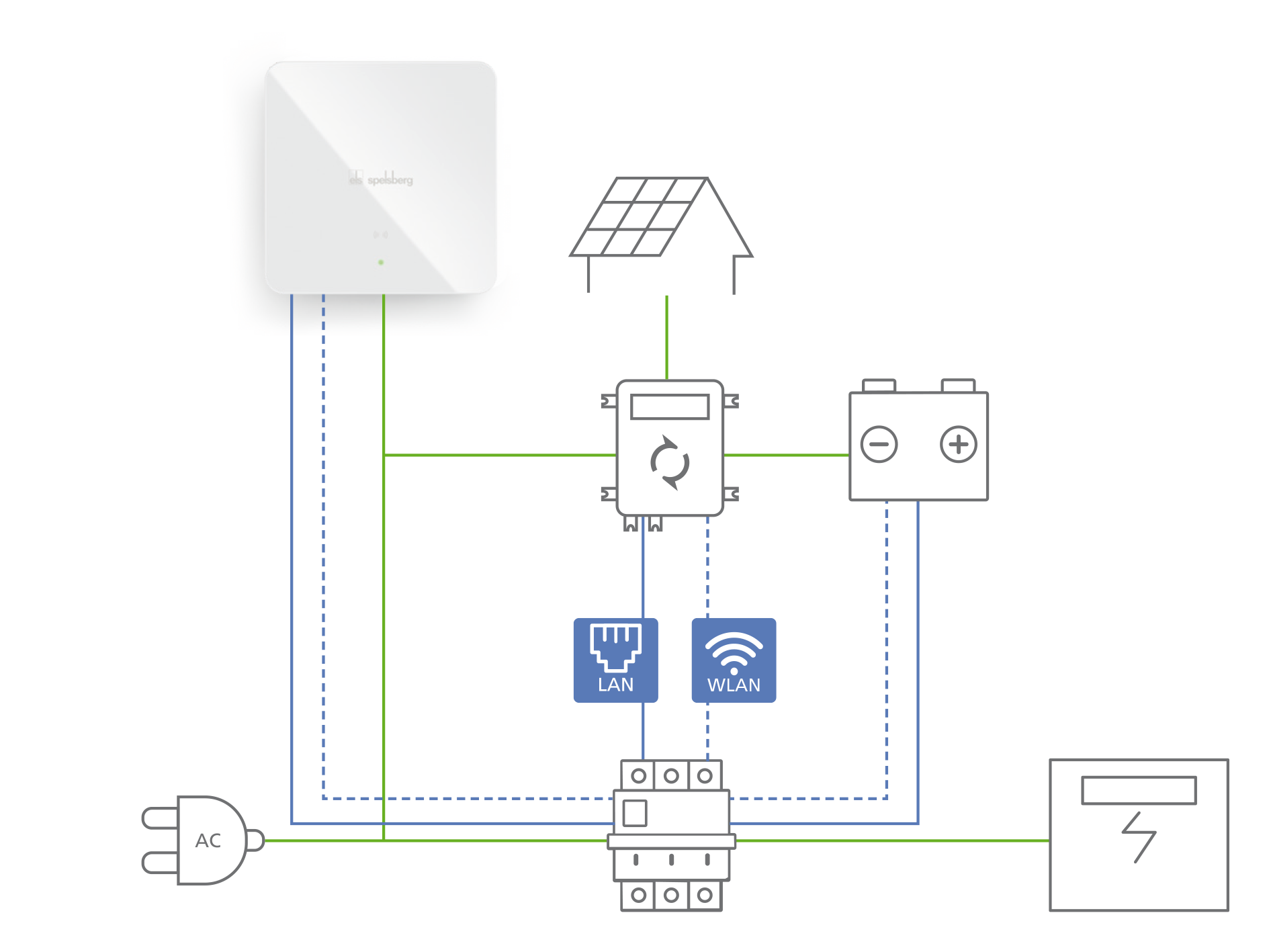

Beim „Laden mit Steuerung durch externen Energiemanager“ wird ein Energiemanagementsystem (EMS) eingebunden. Das EMS steuert alle Energieflüsse im System, einschließlich PV-Anlagen, Energiespeicher und Verbraucher. Durch die intelligente Steuerung der Energieflüsse wird im Optimalfall nur die selbst erzeugte Energie für die Versorgung genutzt. Dies erhöht den Eigenverbrauch sowie die Autarkie vom Netzstrom maßgeblich. Mit welchen Energiemanagementsystemen die Spelsberg Wallbox kompatibel ist, kann unserer Kompatibilitätsliste entnommen werden.
Alle Parameter werden über eine webbasierte Plattform des EMS konfiguriert. Alle Energieflüsse werden zentral über den Energiemanager visualisiert. Dies ermöglicht präzise Betriebszeiten je nach Verfügbarkeit des PV-Stroms.
Die Konfiguration in der Wallbox beschränkt sich auf die Verbindung mit dem jeweiligen EMS und der entsprechenden Kommunikationsschnittstelle. Öffnen Sie dazu die Spelsberg Wallbox App und gehen Sie in den Bereich System und dort auf den Punkt Einstellungen. Klicken Sie anschließend auf den Bereich Systemintegration und den Punkt Externe Steuerung. An dieser Stelle können Sie zwischen einer Einbindung über SMA SEMP, EEBus oder Modbus TCP wählen und mit der Konfiguration wie unten beschrieben fortfahren. Grundsätzlich gilt für die Integration, dass sich alle Geräte im gleichen Netzwerk befinden müssen. Informationen zur Netzwerkintegration der Spelsberg Wallbox finden Sie hier Netzwerkintegration.
Für die Konfiguration der Spelsberg Wallbox Smart Pro mit dem Sunny Home Manager 2.0 über SMA SEMP folgen Sie den Einstellungen in der Spelsberg Wallbox App. Ausführliche Informationen zu den verschiedenen Lademodi sowie den Funktionen der Spelsberg Wallbox Smart Pro in Verbindung mit dem Sunny Home Manager 2.0 finden Sie hier. Folgende Parameter müssen eingestellt werden:
Parameterübersicht | |
App Parameter | Einstellungen |
SMA SEMP Schnittstelle | Aktivieren |
Automatische Phasenabschaltung | Aktivieren Totzeit: Dauer zur Pausierung des Ladevorgangs, die für einen Wechsel zwischen 1- und 3-phasigem Ladevorgang berücksichtigt werden soll. Min. 60 Sekunden sollten eingestellt werden. |
SMA Lademodus | Auswahl:
|
SMA min. Energiebedarf [kWh] | Eingabe [0-1.000 kWh] _ _ _ _ _ |
SMA max. Energiebedarf [kWh] | Eingabe [0-1.000 kWh] _ _ _ _ _ |
SMA geplante Abfahrtszeit | Eingabe der gewünschten Uhrzeit im Format hh:mm, bis zu der der konfigurierte min. Energiebedarf geladen werden soll. |
Strombegrenzung bei Ausfall des SEMP Gateways [A] | Einstellen des maximalen Ladestroms (6 - 16 A) 1-A-Schritte bei Verbindungsausfall zum Sunny Home Manager 2.0 |
Nach Abschluss der Parametrierung klicken Sie auf Übernehmen und übertragen Sie die Einstellungen auf die Spelsberg Wallbox via NFC oder Netzwerkkommunikation.
Für die Konfiguration der Spelsberg Wallbox Smart Pro über EEBus folgen Sie den Einstellungen in der Spelsberg Wallbox App. Folgenden Parameter müssen eingestellt werden:
Parameterübersicht | |
App Parameter | Einstellungen |
EEBUS Schnittstelle | Aktivieren |
EEBUS Kopplung durchführen | Wenn dort das EEBUS-fähige EMS angezeigt wird auf “Kopplung durchführen” klicken und die Daten an die Spelsberg Wallbox per NFC übertragen |
EEBUS Lademodus | Auswahl:
|
Kostenoptimiertes Laden | Aktivieren |
Ladestrom bei Verbindungsausfall [A] | Einstellen des maximalen Ladestroms (6 - 16 A) 1-A-Schritte bei Verbindungsausfall zum EMS |
Nach Abschluss der Parametrierung klicken Sie auf Übernehmen und übertragen Sie die Einstellungen auf die Spelsberg Wallbox via NFC oder Netzwerkkommunikation.
Für die Konfiguration der Spelsberg Wallbox Smart Pro über Modbus TCP folgen Sie den Einstellungen in der Spelsberg Wallbox App. Folgenden Parameter müssen eingestellt werden:
Parameterübersicht | |
App Parameter | Einstellungen |
Modbus TCP Server | Aktivieren |
Modbus Register Satz | Auswahl: |
Start/Stopp von Ladevorgängen erlauben | Aktivieren |
Modbus TCP Server Geräteadresse | Eingabe [0-255] _ _ _ _ _ |
Modbus TCP-Server Port | Eingabe [0-65535] _ _ _ _ _ |
Hinweis: Informationen zu den Modbus Register erhalten Sie auf Anfrage von unserem technischen Service.
Nach Abschluss der Parametrierung klicken Sie auf Übernehmen und übertragen Sie die Einstellungen auf die Spelsberg Wallbox via NFC oder Netzwerkkommunikation.
