Das Produkt ist nicht mehr lieferbar!

#78110101 | Maße: 150 x 300 x 132 mm

NH-Sicherungsgehäuse

AKi-S 101

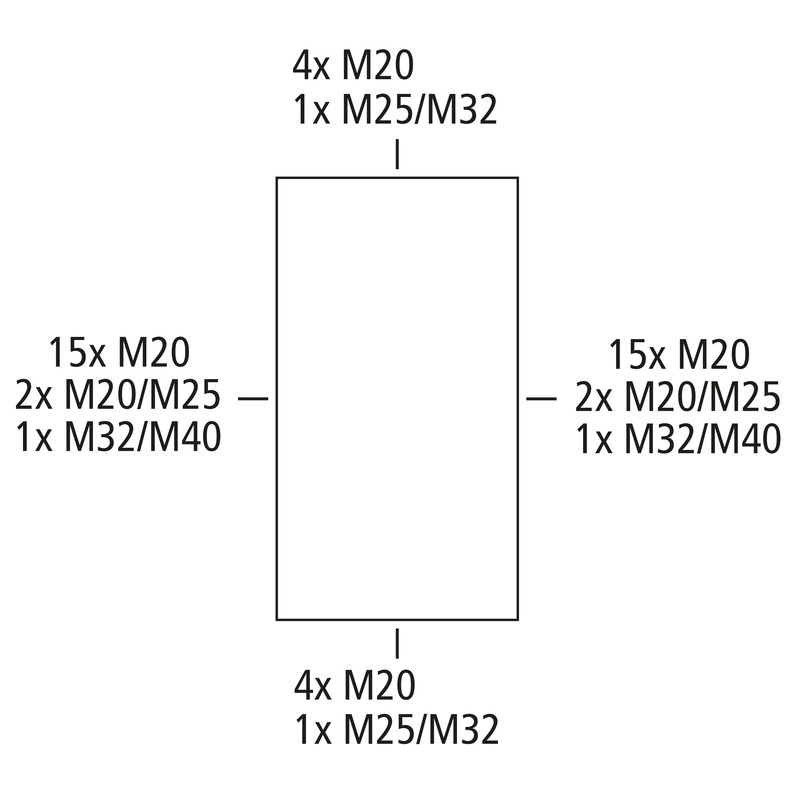

NH-Sicherungsgehäuse, IP65 (bei Verwendung entsprechender Kabeleinführungen), 1 x NH 00-Sicherungsunterteil, montiert auf Montageplatte, Bemessungsstrom 100 A, Schellenanschluss 1,5 - 70 mm²,...

mehr lesen

Beschreibung

NH-Sicherungsgehäuse, IP65 (bei Verwendung entsprechender Kabeleinführungen), 1 x NH 00-Sicherungsunterteil, montiert auf Montageplatte, Bemessungsstrom 100 A, Schellenanschluss 1,5 - 70 mm², N-Klemme 2 x 50 mm², mit IP54 Anbaustutzen, mit Isolierstopfen

mit transparentem Deckel

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Schutzklasse II
Schutzart IP54/IP65
Bemessungsstrom 100 A
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 150 mm
Länge 300 mm
Höhe 132 mm
Gewicht 1.7 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 850 °C (EN 60695-2-11)

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

ETIM Klasse EC000100
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Planungsdaten

Ausschreibungstexte

Zubehör

AußenbefestigungslaschenAK ABL-ES
Außenbefestigungslaschen - AK ABL-ES

Außenbefestigungslaschen

AK ABL-ES

Artikelnummer 79300401

Set = 4 Stück

Außenbefestigungslaschen, zur Montage einzelner Gehäuse an ebenen Wandflächen, kann am Unterkasten...

PrismenklemmeKP NH 00
Prismenklemme - KP NH 00

Prismenklemme

KP NH 00

Artikelnummer 07670001

für AL/CU-Leiter 1x (16-70)rm/rf/sm, Alu-Leiter siehe technischer...

Prismenklemme zum Anschluss von Aluminium- und Kupferleitern an PE- und N-Klemmen (GPE, GN) und an...
